غیر فعال انفراریڈ ڈیٹیکٹر الارم

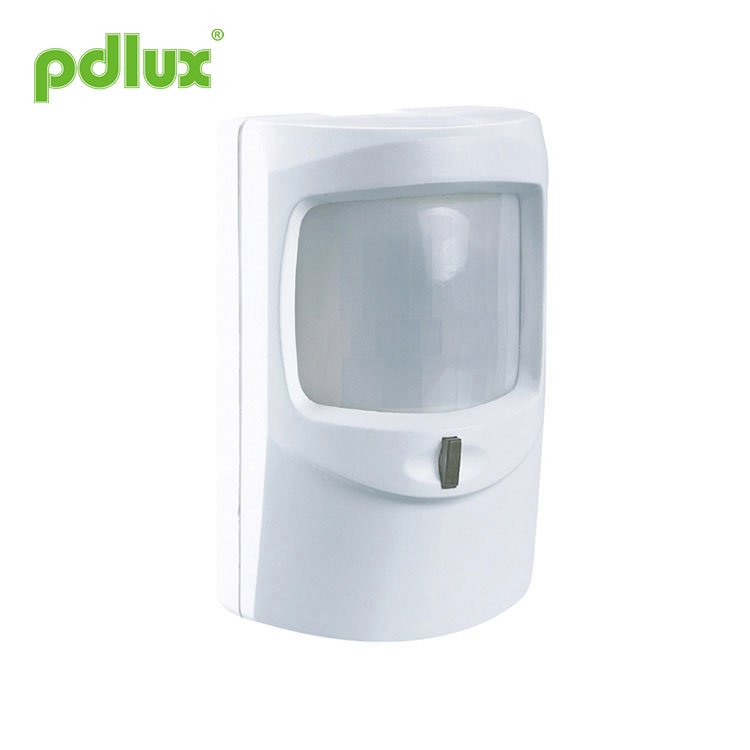

PD-AL6 سینسر الارم کی ہدایات

خلاصہ پروڈکٹ ایک نئی قسم کا سینسر سوئچ ہے۔ یہ انفراریڈ انرجی ڈیٹیکٹر، IC اور SMD ٹیکنالوجی کو اپناتا ہے۔ جب کوئی پروڈکٹ کا پتہ لگانے کی حد میں داخل ہوتا ہے، انفراریڈ سینسر کام کرتا ہے اور اس کے مماثل کنٹرول یونٹ کو آؤٹ پٹ سگنل دیتا ہے، کنٹرول یونٹ خطرے کی گھنٹی بجا دے گا۔

اعلی مداخلت مدافعتی؛
چھیڑ چھاڑ سوئچ؛
جھوٹے الارم ڈیزائن کو روکیں: آپ جمپر سیٹنگ کے ذریعے آؤٹ پٹ کے لیے ایک یا دو بار سینسنگ کا انتخاب کر سکتے ہیں۔
· تنصیب لچکدار اور آسان؛

وضاحتیں

طاقت کا منبع: 8~16V/DC
وارم اپ ٹائم: 60 سیکنڈ
پتہ لگانے کا زاویہ: 140°
تنصیب کی اونچائی: 1.5~3.5m
پتہ لگانے کی حد: 12m (زیادہ سے زیادہ)
کام کرنے کا درجہ حرارت: -10℃~+40℃
اٹھتی ہوئی نمی:<93%RH

سینسر کی معلومات

چڑھنا

سرے کے سکرو کو سخت کریں اور سامنے کا احاطہ کھولیں۔
سکرو فکسنگ پی سی بی کو ڈھیلا کریں۔
پی سی بی کو آخری سطح پر ہٹائیں، اور پی سی بی کو باہر نکالیں۔
پچھلے کور پر بور کراسنگ لائن سوراخ؛
تار کو پچھلے کور کے پچھلے حصے پر واقع تار کی سلاٹ کے ساتھ چلائیں اور اسے اس کے تیار کردہ سوراخ کے ذریعے داخل کریں۔
منتخب پوزیشن پر پیچھے کا احاطہ درست کریں؛
درج ذیل خاکہ کے مطابق پاور اور سگنل کی تار کو ٹرمینل بلاک سے جوڑیں، پی سی بی کو بیک کور میں تبدیل کریں۔ عمودی ایڈجسٹمنٹ سیٹ کریں اور پی سی بی سکرو کو سخت کریں۔
سامنے کا احاطہ بند کریں اور سکرو کو سخت کریں۔

کنکشن تار

ٹرمینل 1 منفی وولٹیج "-" سے جڑتا ہے ٹرمینل 2 مثبت وولٹیج "+" سے جڑتا ہے ٹرمینل 3 اور 4 - چھیڑ چھاڑ سگنل تار کنٹرولنگ یونٹ کے ساتھ جڑیں，جب سامنے کا احاطہ بند کرتے ہیں، سگنل تار براہ راست منسلک ہوتا ہے، جب سامنے کا احاطہ کھولا جاتا ہے، تو کنکشن کاٹ دیا جاتا ہے اور کنٹرولنگ یونٹ کو ایک سگنل دیتے ہیں۔ ٹرمینل 5 اور 6 - ریلے سینسر آؤٹ پٹ ٹرمینل۔

جمپر کی ترتیب

چھیڑ چھاڑ کا ٹیسٹ

1. سخت سکرو کے بغیر پکڑنے والے کو بند کریں؛
2. کنٹرولنگ یونٹ کو "آرمڈ" موڈ پر سیٹ کریں؛
3. سامنے کا احاطہ ہٹا دیں، چھیڑ چھاڑ سوئچ کنٹرولنگ یونٹ کو الارم پر چالو کر دے گا۔
4. سامنے کا احاطہ بند کریں، کنٹرولنگ یونٹ خطرے کی گھنٹی بند کر دیتا ہے۔

واک ٹیسٹ

1. پاور آن کریں، ایل ای ڈی سرخ ہے اور ہر 0.5 سیکنڈ میں ایک بار چمکتی ہے، 60 سیکنڈ کے بعد یونٹ مستحکم حالت میں داخل ہوتا ہے۔
2. جمپر کو "Sense one to output" پوزیشن پر سیٹ کریں، پتہ لگانے والے فیلڈ میں چلیں، جب یونٹ ایک بار سگنل کا پتہ لگاتا ہے، سگنل آؤٹ پٹ ہوتا ہے اور LED لائٹ نارنجی ہوتی ہے۔
3۔ جمپر کو "سنس ٹو بار ٹو آؤٹ پٹ" پوزیشن پر سیٹ کریں، ڈٹیکٹنگ فیلڈ میں چلیں، جب یونٹ ایک بار سگنل کا پتہ لگاتا ہے تو ایل ای ڈی لائٹ گرین، اور پھر 15 سیکنڈ کے اندر جب وہ دوسرے سگنل کا پتہ لگاتا ہے، سگنل آؤٹ پٹ ہوتا ہے اور ایل ای ڈی لائٹ۔ کینو.

نوٹ

ڈٹیکٹر کو تیز ہوا کے بہاؤ، غیر مستحکم درجہ حرارت کے ذرائع اور براہ راست سورج کی روشنی کے سامنے آنے سے گریز کریں۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ مشکلات پیدا ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
