غیر فعال انفراریڈ ڈیٹیکٹر PD-AL9 ہدایات

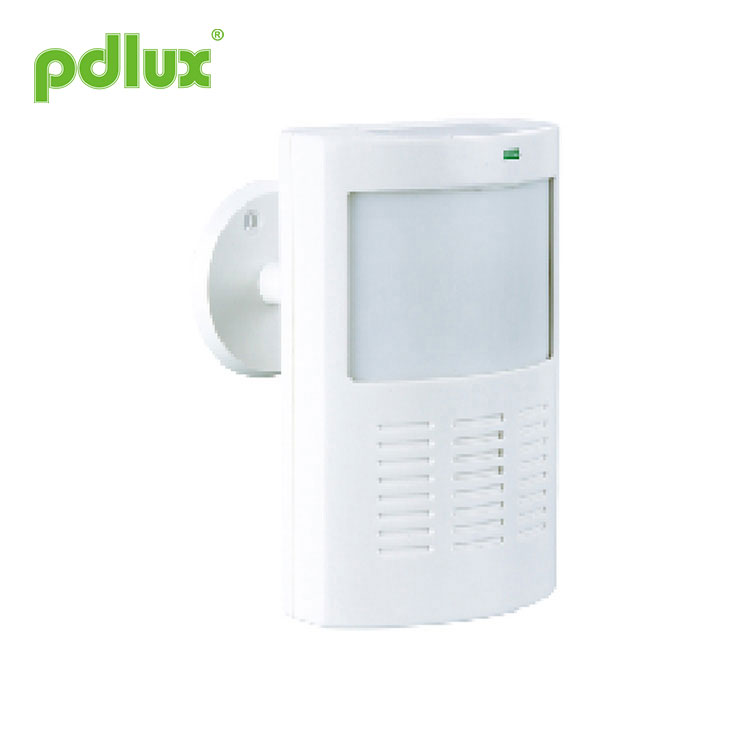

PD-AL9 انسانی انفراریڈ سینسر کی ایک نئی قسم ہے، یہ اعلیٰ حساسیت کا پتہ لگانے والے اور SMD ٹیکنالوجی کو اپناتا ہے۔
یہ احساس اور اخراج کو جمع کرتا ہے۔ جب کوئی اپنی حس کی حد میں داخل ہوتا ہے تو اسے احساس ہوتا ہے اور ساتھ ہی یہ مناسب وصول کنندہ (ہماری کمپنی کا کوئی بھی وصول کنندہ) کے لیے سگنل خارج کرتا ہے۔

خصوصیات

بیٹری سے چلنے والی اور وائرنگ کی ضرورت نہیں ہے۔
چھیڑ چھاڑ کا ڈیزائن، جب سامنے کا احاطہ ہٹا دیا جائے گا، تو یونٹ ایک ہی وقت میں سگنل خارج کرے گا۔
ایل ای ڈی اشارہ: احساس اور اخراج اشارے۔

تفصیلات

بجلی کی فراہمی: DC9V

جامد کرنٹ: 25 μA

پتہ لگانے کی حد: 11m
پتہ لگانے کا زاویہ: 100º

اخراج کا فاصلہ: ≥30m

تعدد: 433MHz   315MHz

جمپر اور پوٹینشیومیٹر سیٹنگ (جیسا کہ درج ذیل تصویر)

پرکھ

9v بیٹری کو درست کریں، 60 کے بعد سینسر کام کرنے کی حالت میں داخل ہوتا ہے:

a JP1 کو دائیں"1" پوزیشن پر، JP2 کو "LED/ON" پوزیشن پر سیٹ کریں (احساس ایک بار کے بعد اخراج کی کام کرنے والی حالت)، پوٹینشیومیٹر کو گھڑی کی مخالف سمت کو کم سے کم پوزیشن پر ایڈجسٹ کریں: سینس فیلڈ میں لینس ٹینجنٹ کے ساتھ حرکت کریں، سینسر سینس (حساس ایل ای ڈی کام کرتا ہے)، اور پھر یہ مناسب وصول کنندہ کے لیے سگنل خارج کرتا ہے (اخراج ایل ای ڈی کام کرتا ہے)، اخراج کا وقت 3 ~ 4 سیکنڈ ہونا چاہیے، اگر مسلسل احساس ہوتا ہے، صرف 10 سیکنڈ بعد اس کے پچھلی بار خارج ہونے کے بعد، یہ خارج ہوتا ہے۔ دوبارہ

ب JP1 کو دائیں "AUTO" پوزیشن پر، JP2 کو "LED/ON" پوزیشن پر (2 بار احساس کے بعد اخراج کی کام کرنے والی حالت)، پوٹینشیومیٹر کو گھڑی کی مخالف سمت کو کم سے کم پوزیشن پر ایڈجسٹ کریں: سینس فیلڈ میں لینس ٹینجنٹ کے ساتھ حرکت کریں، سینسر سینس (حساس ایل ای ڈی کام کرتا ہے)، اخراج ایل ای ڈی کام نہیں کرے گا، سینسر سگنل خارج نہیں کرے گا؛ دوبارہ احساس کریں، سینسر سینس (حساس ایل ای ڈی کام کرتا ہے)، پھر یہ سگنل خارج کرتا ہے (اخراج ایل ای ڈی کام کرتا ہے)، اخراج کا وقت 3 ~ 4 سیکنڈ ہونا چاہیے۔

c تاخیر کا ٹیسٹ: JP1 کو دائیں"1" پوزیشن پر، JP2 کو "LED/OF" پوزیشن پر سیٹ کریں، پوٹینشیومیٹر کو گھڑی کی سمت سے زیادہ سے زیادہ پوزیشن میں ایڈجسٹ کریں، سینسر سینس (ایل ای ڈی کام کرتا ہے)، کوئی احساس نہ ہونے کی صورت میں اور اس کے بعد 2.5 منٹ، ایمیٹ سگنل (اخراج ایل ای ڈی کام کرتا ہے)، اخراج کا وقت 3 ~ 4 سیکنڈ ہے۔

d چھیڑ چھاڑ کا ٹیسٹ: سامنے کا احاطہ کھولیں، یہ سگنل خارج کرے گا اور خارج ہونے والی ایل ای ڈی آن ہوگی۔

توجہ

آپ کو تنصیب کی پوزیشن کا انتخاب کرنا چاہئے جہاں حرکت پذیر آبجیکٹ سینسر کے ساتھ چوڑائی کی سمت حرکت کر سکے (جیسے دائیں ڈایاگرام)؛
مناسب آپریشن کو یقینی بنانے کے لیے وقتاً فوقتاً واکنگ ٹیسٹ کے ذریعے یونٹ کو چیک کیا جانا چاہیے۔
اگر یونٹ صحیح طریقے سے کام نہیں کرتا ہے، تو فوری طور پر بیٹریاں تبدیل کریں اور یونٹ کا دوبارہ ٹیسٹ کریں۔
دھاتی بنیاد پر یونٹ نصب کرنے سے بچیں؛
یونٹ اور پتہ لگانے کے مطلوبہ علاقے کے درمیان کسی بلاک کی اجازت نہیں ہے۔
یونٹ اور اس کا پتہ لگانے کے علاقے کو براہ راست سورج کی روشنی، ہیٹر، بجلی کے پنکھے وغیرہ کے سامنے نہیں آنا چاہیے۔
