اورکت سینسر الارم

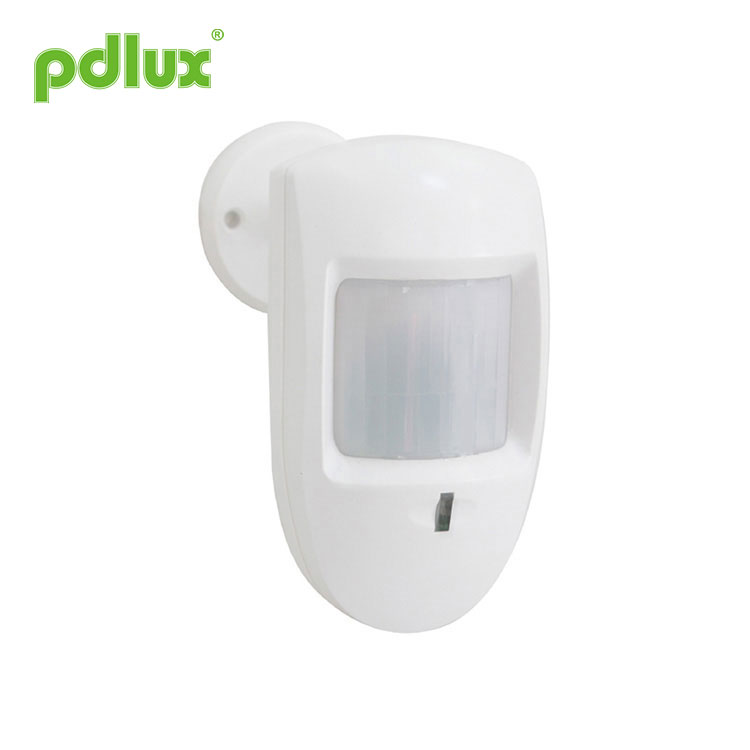

غیر فعال انفراریڈ ڈیٹیکٹر PD-AL8 ہدایات

خلاصہ

PD-AL8 انسانی انفراریڈ سینسر کی ایک نئی قسم ہے، یہ اعلیٰ حساسیت کا پتہ لگانے والے اور SMD ٹیکنالوجی کو اپناتا ہے۔ یہ احساس اور اخراج کو جمع کرتا ہے۔ جب کوئی اپنی حس کی حد میں داخل ہوتا ہے، تو یہ مناسب وصول کنندہ (ہماری کمپنی کا کوئی بھی وصول کنندہ) کو احساس کرتا ہے اور سگنل دیتا ہے۔ اس کی شکل وسیع اور اچھی ہے۔

وضاحتیں

طاقت کا منبع: DC 9V
تعدد: 315MHz 433MHz
جامد کرنٹ: 30μA
پتہ لگانے کی حد: 12m（22°C）
پتہ لگانے کا زاویہ: 110°

اخراج کا فاصلہ: ≥30m
تنصیب کی اونچائی: 2m
سینس حرکت کی رفتار: 0.6~1.5m/s
کام کرنے کا درجہ حرارت: -10 ~ 40 ℃

رشتہ دار نمی: <93%RH

سینسر کی معلومات

فنکشن

بیٹری سے چلنے والی اور وائرنگ کی ضرورت نہیں ہے۔
غلط الارم فنکشن کو روکنا: اس احساس کو ایک بار خارج کرنے کے لئے یا دو بار خارج کرنے کا احساس مقرر کیا جاسکتا ہے۔
احساس اور اخراج کا اشارہ؛
کم بیٹری کا اشارہ: جب بیٹری کی توانائی 7V سے کم ہو تو سرخ LED چمکے گی اور آپ کو بیٹری کو تبدیل کرنا چاہیے۔

جمپر کی ترتیب

1. ایک بار خارج ہونے کا احساس:

ایک بار محسوس کریں، سینسر سگنل خارج کرتا ہے۔
2. دو بار خارج کرنے کا احساس:
اسے دو بار محسوس کرنے کے بعد (6 سیکنڈ کے اندر ہونا چاہیے)، سینسر سگنل خارج کرتا ہے۔

دھیان: سگنل خارج کرنے کے بعد، اگر اسے ایک بار پھر محسوس کیا جائے، تو یہ سگنل خارج نہیں کرے گا، صرف اس شرط کے تحت کہ کم از کم مخصوص وقت (ایڈجسٹر سیٹنگ 0 سیکنڈ ~ 2.5 منٹ) کا انتظار نہ ہو اور پھر اسے محسوس کریں، یہ دوبارہ سگنل خارج کرے گا۔

آپریشن

1. پہلے کوڈنگ پر: یونٹ مفت کوڈنگ، طریقہ اپناتا ہے: کوڈنگ سوئچ کو دبائیں اور تھامیں، پاور پر سوئچ کریں، گرین ایل ای ڈی فلیش۔ اور پھر سوئچ کو ڈھیلا کریں، سبز ایل ای ڈی لائٹ ظاہر کرتی ہے کہ کوڈنگ ختم ہو گئی۔
2. 60 سیکنڈ بعد 9V بیٹری آن کرنے کے بعد یہ مستحکم کام کرنے کی حالت میں داخل ہو جاتی ہے۔
3. سینس فیلڈ میں لینس ٹینجنٹ کے ساتھ حرکت کریں، دو بار احساس کے بعد (سینس ایل ای ڈی لائٹ دو بار)، یہ سگنل کو خارج کرتا ہے (Emission LED آن)، اخراج کا وقت 3~4s ہے۔

نوٹ

مناسب آپریشن کو یقینی بنانے کے لیے وقتاً فوقتاً پیدل چلنے کا ٹیسٹ یونٹ کو چیک کرنا چاہیے۔ اگر یونٹ ٹھیک سے کام نہیں کرتا ہے تو، فوری طور پر بیٹریاں تبدیل کریں اور یونٹ کا دوبارہ ٹیسٹ کریں۔
جب طویل عرصے تک استعمال کی ضرورت نہ ہو تو بیٹریاں ہٹا دیں۔
دھاتی بنیاد پر یونٹ نصب کرنے سے بچیں؛
یونٹ اور پتہ لگانے کے مطلوبہ علاقے کے درمیان کسی بلاک کی اجازت نہیں ہے۔
یونٹ اور اس کا پتہ لگانے کے علاقے کو براہ راست سورج کی روشنی، ہیٹر، بجلی کے پنکھے وغیرہ کے سامنے نہیں آنا چاہیے۔
حساسیت کا حرکت پذیری کے ساتھ بہت اچھا تعلق ہے۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ مشکلات پیدا ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
