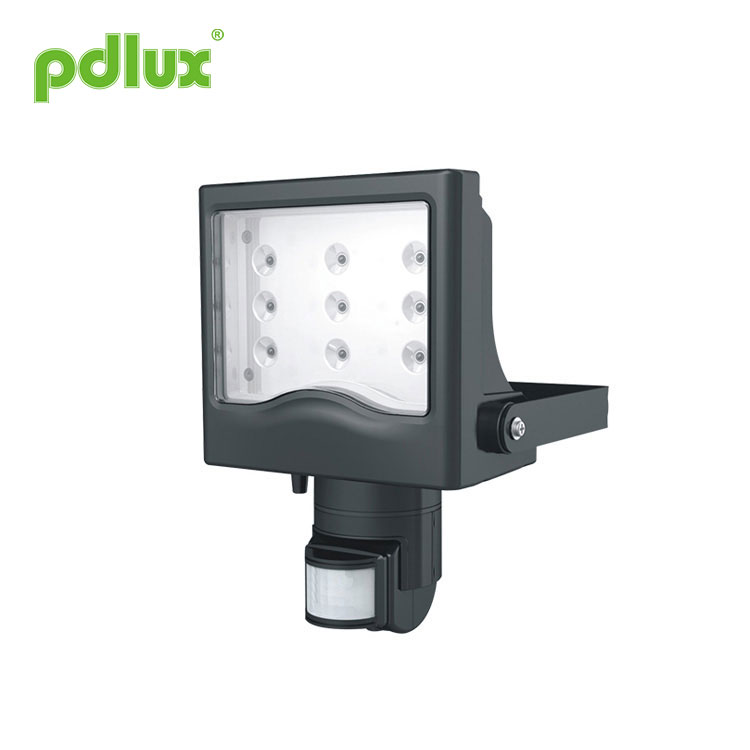

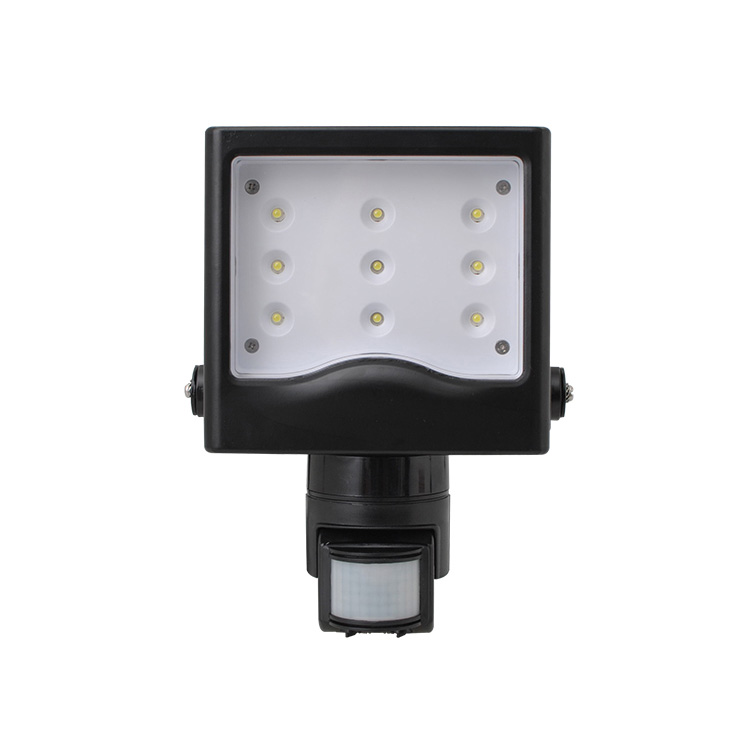

انفراریڈ موشن سینسر ایل ای ڈی فلڈ لائٹ PD-PIR2009 ہدایات

مصنوعات کی معلومات

پروڈکٹ ایک ہائی پاور کاسٹ ایل ای ڈی سینسر لائٹ ہے۔ یہ اچھا حساسیت کا پتہ لگانے والا، مربوط سرکٹ اور SMT اپناتا ہے۔ یہ خودکاریت، سہولت، حفاظت، توانائی کی بچت اور عملییت کے افعال کو جمع کرتا ہے۔ وسیع پتہ لگانے والا فیلڈ اوپر اور نیچے، بائیں اور دائیں سروس فیلڈ سے بنا ہے۔ یہ انسانی حرکت اورکت شعاعوں کو حاصل کرکے کام کرتا ہے۔ جب کوئی پتہ لگانے والے فیلڈ میں داخل ہوتا ہے، تو یہ ایک بار میں لوڈ شروع کر سکتا ہے اور دن رات خود بخود شناخت کر سکتا ہے۔ اس کی تنصیب بہت آسان ہے اور اس کا استعمال بہت وسیع ہے۔ اس میں طاقت کے اشارے اور پتہ لگانے کے اشارے کے کام ہوتے ہیں۔

پاور سورس: 220-240V/AC پاور فریکوئنسی: 50 ہرٹج لائٹ کنٹرول :<3LUX~2000LUX (سایڈست) وقت کی تاخیر: منٹ: 8 سیکنڈ ± 3 سیکنڈ زیادہ سے زیادہ: 7 منٹ ± 2 منٹ) (سایڈست) ایل ای ڈی کی مقدار: 9 پی سی ایس شرح شدہ لوڈ: 15W زیادہ سے زیادہ ایل ای ڈی کی وضاحتیں: 3W ہائی پاور ایل ای ڈی پتہ لگانے کا زاویہ: 180° رنگین درجہ حرارت: 3700K-4300K پتہ لگانے کی حد: 10 ~ 12 میٹر زیادہ سے زیادہ (24 ° C) کام کرنے کا درجہ حرارت: -10°C~+40°C کام کرنے والی نمی:<93%RH تنصیب کی اونچائی:>1.8m~3.5m بجلی کی کھپت: 0.45W (جامد 0.1W) پتہ لگانے کی حرکت کی رفتار: 0.6~1.5m/s برائٹ فلوکس: 786 ایل ایم دیکھنے کا زاویہ: 50° وزن: تقریبا 1.6 کلوگرام

پتہ لگانے کا فیلڈ: پتہ لگانے والا فیلڈ (مندرجہ ذیل خاکہ دیکھیں) اوپر اور نیچے، بائیں اور دائیں سروس فیلڈ سے بنا ہوتا ہے، اسے صارف کی خواہش کے مطابق منتخب کیا جا سکتا ہے۔ حرکت کی واقفیت کا حساسیت کے ساتھ بہت اچھا تعلق ہے۔

دن اور رات کی شناخت کر سکتے ہیں: صارف کام کے محیطی روشنی کو ایڈجسٹ کر سکتا ہے۔ یہ دن کے وقت اور رات میں کام کر سکتا ہے جب اسے "سورج" کی پوزیشن (زیادہ سے زیادہ) پر ایڈجسٹ کیا جاتا ہے۔ یہ 3LUX سے کم محیطی روشنی میں کام کر سکتا ہے جب اسے "چاند" کی پوزیشن (منٹ) پر ایڈجسٹ کیا جاتا ہے۔ جہاں تک ایڈجسٹمنٹ پیٹرن کا تعلق ہے، براہ کرم ٹیسٹنگ پیٹرن کو دیکھیں۔

پاور اور پتہ لگانے کا اشارہ: انڈیکیٹر لیمپ پاور آن کرنے کے بعد ہر 4 سیکنڈ میں ایک بار چمک سکتا ہے۔ یہ سگنل موصول ہونے کے بعد ہر 1 سیکنڈ میں 2 بار فلیش کر سکتا ہے۔ ایک ہی وقت میں، یہ پتہ لگانے اور طاقت کے لیے سینسر کو عام حالات دکھا سکتا ہے۔

وقت میں تاخیر مسلسل شامل کی جاتی ہے: جب اسے پہلی انڈکشن کے بعد دوسرے انڈکشن سگنلز موصول ہوتے ہیں، تو یہ پہلی بار تاخیر کی بنیاد پر وقت کی گنتی کرے گا۔ (وقت ٹھیک کرنا).

وقت کی تاخیر سایڈست ہے۔ یہ صارفین کی خواہش کے مطابق ترتیب دیا جا سکتا ہے۔ کم از کم وقت 8sec±3sec ہے۔ زیادہ سے زیادہ 7 منٹ ± 2 منٹ ہے۔

سینسر کی معلومات

سپیکٹروگرام

انسٹالیشن

نوٹ: براہ کرم درج ذیل ٹولز لائیں۔

بجلی بند کر دیں؛
نچلے حصے میں کیل کو ہٹا دیں۔ تار کا سوراخ کھولیں۔ بجلی کے تار اور لوڈ وائر نچلے حصے میں بور ہیں؛
فلایا ہوا سکرو کے ساتھ منتخب پوزیشن پر نیچے کو درست کریں؛
اسکیچ ڈایاگرام کے مطابق بجلی اور لوڈ کو کنکشن وائر کالم کے ساتھ جوڑیں۔
نیچے سینسر کو ٹھیک کریں، براہ کرم کیل کو اسکرو کریں اور پاور آن کریں۔

ہر ایک حصے کے نام

(ایلومینیم مواد کے لئے چراغ شیل)

پرکھ

لائٹ کنٹرول نوب کو گھڑی کی سمت میں زیادہ سے زیادہ (سورج) پر گھمائیں، ٹائم نوب کو گھڑی کی سمت کم سے کم پر موڑ دیں۔

جب آپ پاور آن کرتے ہیں تو لوڈ کام نہیں کرتا اور اشارے کا لیمپ ہر 4 سیکنڈ میں ایک بار چمکتا ہے۔ 5 ~ 10 سیکنڈ کے بعد، لوڈ ورک اور انڈیکیٹر لیمپ ہر 1 سیکنڈ میں دو بار چمکتا ہے۔ بغیر انڈکشن سگنل کی شرائط کے تحت لوڈ کو 5~30 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے، انڈیکیٹر لیمپ کو ہر 4 سیکنڈ میں ایک بار چمکنا چاہیے۔

پہلا ختم ہونے کے بعد، 5~10 سیکنڈ کے بعد اسے دوبارہ سمجھیں۔ لوڈ کو کام کرنا چاہئے اور اشارہ فلیش رفتار ہر 1 سیکنڈ میں دو بار ہے۔ بوجھ کو 5~15 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے؛

لائٹ کنٹرول نوب کو گھڑی کی مخالف سمت میں کم از کم موڑ دیں۔ اگر اسے 3LUX سے کم میں ایڈجسٹ کیا گیا ہے تو، لوڈ کے کام بند ہونے کے بعد انڈکٹر لوڈ کو کام نہیں کرنا چاہیے۔ اگر آپ پتہ لگانے والی کھڑکی کو مبہم اشیاء (تولیہ وغیرہ) سے ڈھانپتے ہیں، تو لوڈ کام کرتا ہے۔ بغیر انڈکشن سگنل کی حالت میں، لوڈ کو 5~15 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے۔

نوٹس

الیکٹریشن یا تجربہ کار انسان اسے انسٹال کر سکتا ہے۔
بدامنی کی اشیاء کو تنصیب کی بنیاد پر نہیں سمجھا جا سکتا؛
پتہ لگانے والی کھڑکی کے سامنے پتہ لگانے میں رکاوٹ یا بدامنی والی اشیاء نہیں ہونی چاہئیں۔
اسے ہوا کے درجہ حرارت کو تبدیل کرنے والے علاقوں کے قریب نصب کرنے سے گریز کریں مثال کے طور پر: ایئر کنڈیشن، سنٹرل ہیٹنگ وغیرہ؛
آپ کی حفاظت کے لیے۔ اگر آپ کو انسٹالیشن کے بعد کوئی رکاوٹ محسوس ہوتی ہے تو براہ کرم کیس نہ کھولیں۔
پروڈکٹ کے غیر متوقع نقصان سے بچنے کے لیے، براہ کرم انفراریڈ سینسر انسٹال کرتے وقت 6A کا ایک محفوظ آلہ شامل کریں، مثال کے طور پر، فیوز، محفوظ ٹیوب وغیرہ۔

کچھ مسئلہ اور حل شدہ طریقہ

بوجھ کام نہیں کرتا:
a طاقت اور بوجھ کو چیک کریں؛
ب اگر بوجھ اچھا ہے؛
c اگر اشارے لیمپ کی رفتار سینسنگ کے بعد تیز ہوجاتی ہے۔
d براہ کرم چیک کریں کہ آیا کام کرنے والی روشنی محیطی روشنی کے مطابق ہے۔

حساسیت ناقص ہے:
a براہ کرم چیک کریں کہ آیا پتہ لگانے والی کھڑکی کے سامنے سگنل وصول کرنے میں کوئی رکاوٹ ہے یا نہیں۔ ب براہ کرم محیط درجہ حرارت کی جانچ کریں۔
c براہ کرم چیک کریں کہ آیا سگنلز کا ذریعہ پتہ لگانے والے شعبوں میں ہے؛
d براہ کرم تنصیب کی اونچائی چیک کریں؛
e اگر حرکت پذیری درست ہے۔

سینسر لوڈ کو خود بخود بند نہیں کر سکتا:
a اگر پتہ لگانے والے شعبوں میں مسلسل سگنل موجود ہیں؛
ب اگر وقت کی تاخیر طویل ترین پر سیٹ ہے؛
c اگر طاقت ہدایات کے مطابق ہے؛
d اگر سینسر کے قریب ہوا کا درجہ حرارت تبدیل ہو جائے، مثال کے طور پر ایئر کنڈیشن یا سنٹرل ہیٹنگ وغیرہ۔

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. پاور آن ہونے پر براہ کرم دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

قسم کے Y اٹیچمنٹ کے لیے: اگر اس luminaire کی بیرونی لچکدار کیبل یا کورڈ کو نقصان پہنچا ہے، تو اسے خصوصی طور پر، مینوفیکچرر یا اس کے سروس ایجنٹ یا اس سے ملتا جلتا کوئی اہل شخص لے جائے گا تاکہ خطرے سے بچا جا سکے۔

براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی منقطع کر دی ہے۔
غلط آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک پرزوں کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔

یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
