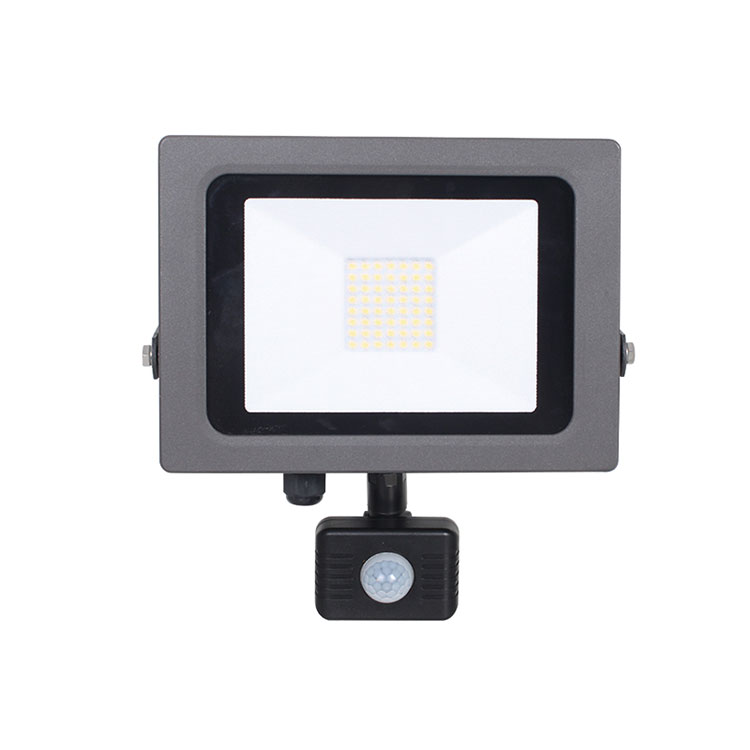

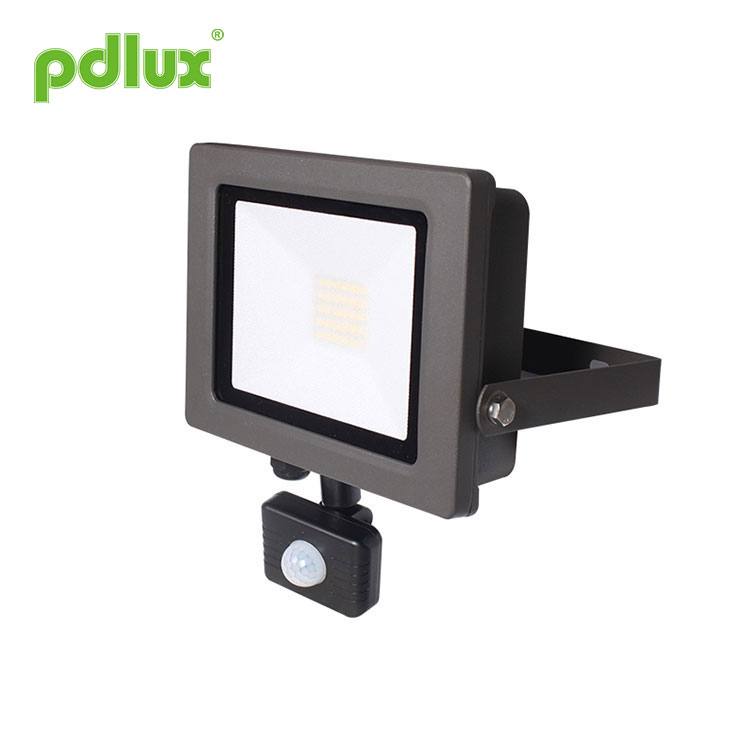

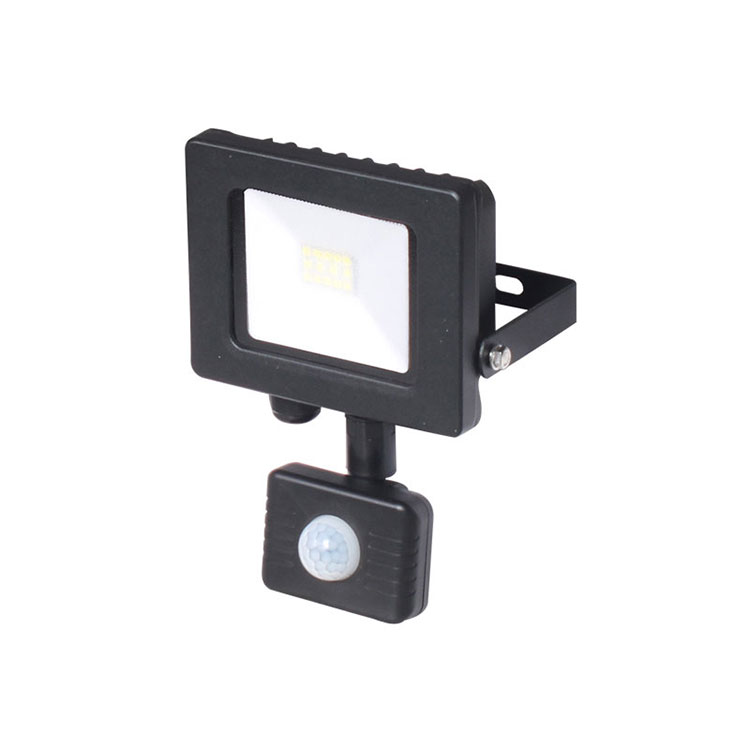

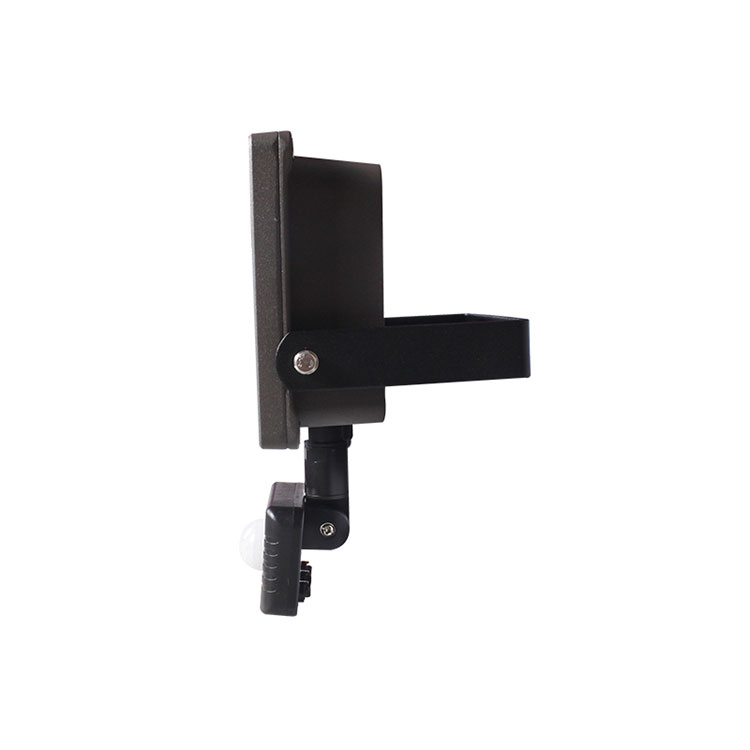

50W انفراریڈ سینسر ایل ای ڈی فلڈ لائٹ
ہم سے 50W انفراریڈ سینسر ایل ای ڈی فلڈ لائٹ خریدنے میں خوش آمدید۔ صارفین کی ہر درخواست کا 24 گھنٹے کے اندر جواب دیا جا رہا ہے۔
ماڈل:PDF-50W
انکوائری بھیجیں۔
PDF-50W انفراریڈ سینسر ایل ای ڈی فلڈ لائٹس کی ہدایات
خلاصہ
 |
پروڈکٹ ایک ہائی پاور کاسٹ ایل ای ڈی سینسر لائٹ ہے۔ یہ اچھے حساسیت کا پتہ لگانے والے، مربوط سرکٹ اور SMT کو اپناتا ہے۔ یہ آٹومیٹزم، سہولت، حفاظت، توانائی کی بچت اور عملییت کے افعال کو جمع کرتا ہے۔ وسیع پتہ لگانے والا فیلڈ اوپر اور نیچے، بائیں اور دائیں سروس فیلڈ سے بنا ہوتا ہے۔ یہ انسانی حرکت اورکت شعاعیں حاصل کر کے کام کرتا ہے۔ جب کوئی پتہ لگانے کے میدان میں داخل ہوتا ہے، تو یہ ایک بار میں لوڈ شروع کر سکتا ہے اور دن رات خود بخود شناخت کر سکتا ہے۔ اس کی تنصیب بہت آسان ہے اور اس کا استعمال بہت وسیع ہے۔ |
وضاحتیں
|
طاقت کا منبع: 220-240VAC پاور فریکوئنسی: 50Hz شرح شدہ لوڈ: 50w زیادہ سے زیادہ وقت کی ترتیب: 8s-9 منٹ (سایڈست) لائٹ کنٹرول: <10LUX-＞300LUX(ایڈجسٹمنٹ) پتہ لگانے کی حد: 2-10m زیادہ سے زیادہ (24 ° C) پتہ لگانے کا زاویہ: 120° |
کام کرنے کا درجہ حرارت: -10°C~+40°C کام کرنے والی نمی: <93%RH تنصیب کی اونچائی: 1.8m~2.5m اسٹینڈ بائی پاور: ~ 0.5W برائٹ فلوکس: 4600 ملی میٹر آئی پی: 65 |
فنکشن
دن اور رات کی شناخت کر سکتے ہیں: روشنی کنٹرول آزادانہ طور پر ایڈجسٹ کیا جا سکتا ہے جب یہ کام کرتا ہے. یہ دن کے وقت اور رات میں کام کر سکتا ہے جب اسے "سورج" کی پوزیشن (زیادہ سے زیادہ) پر ایڈجسٹ کیا جاتا ہے۔ لیکن یہ صرف 10lux سے کم لائٹ کنٹرول میں کام کر سکتا ہے جب اسے "چاند" کی پوزیشن (منٹ) پر ایڈجسٹ کیا جاتا ہے۔ جہاں تک ایڈجسٹمنٹ پیٹرن کا تعلق ہے، براہ کرم ٹیسٹنگ پیٹرن کا حوالہ دیں۔
وقت میں تاخیر کو مسلسل شامل کیا جا سکتا ہے: جب اسے پہلی کے بعد دوسرا انڈکشن سگنل موصول ہوتا ہے تو یہ پہلی بار کی تاخیر کے بقیہ بنیادی پر ایک بار پھر وقت کا حساب لگائے گا۔(وقت مقرر کریں)
اس کی تعریف 10~>300 LUX کی حد میں کی جا سکتی ہے۔ نوب کو پوری طرح سے گھڑی کی سمت میں موڑنے کے لیے تقریباً 10 لکس ہے، پوری طرح سے اینٹی کلاک وائز تقریباً 300 لکس ہے۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دینے کے لیے، آپ کو نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔
اس کی تعریف 8 سیکنڈ (مکمل طور پر گھڑی کی سمت میں مڑیں) سے 9 منٹ (مکمل طور پر گھڑی کی سمت میں مڑیں) تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔
سینسنگ معلومات
ہر حصے کا نام
(ایلومینیم مواد کے لئے چراغ شیل)
لیمپ کی مانگ کے مطابق سینسر کے اچھے استعمال کو ایڈجسٹ کریں اور دیکھنے کے زاویہ کو روشن کریں، پیش نظر مصنوعات کا بہترین استعمال کریں۔
ترتیب کا طریقہ: پوٹینومیٹر
(1) وقت میں تاخیر کی ترتیب
 |
اس کی تعریف 8 سیکنڈ (مکمل طور پر گھڑی کی سمت میں مڑیں) سے 9 منٹ (مکمل طور پر گھڑی کی سمت میں مڑیں) تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو وہ ٹائمر کو دوبارہ شروع کر دے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔ |
نوٹ: جب لائٹ خود بخود بند ہوتی ہے، تو سینسر کو کسی اور حرکت کا پتہ لگانے کے لیے تیار ہونے میں 3 سیکنڈ لگیں گے، یعنی صرف بعد میں پتہ چلنے والے سگنل پر ہی روشنی خود بخود آن ہوسکتی ہے۔
(2) کھوج کی حد کی ترتیب
 |
اسے بڑھانے کے لیے گھڑی کی سمت مڑیں اور اسے گھٹانے کے لیے گھڑی کے مخالف مڑیں۔ جب منی کی طرف مڑتے ہیں تو یہ 2-4m ہوتا ہے، اور جب زیادہ سے زیادہ مڑتا ہے تو یہ 10m ہوتا ہے۔ |
(3) لائٹ کنٹرول سیٹنگ
 |
اس کی تعریف 10~>300 LUX کی حد میں کی جا سکتی ہے۔ نوب کو پوری طرح گھڑی کی سمت میں موڑنے کے لیے تقریباً 10 لکس ہے، پوری طرح سے اینٹی کلاک وائز تقریباً 300 لکس ہے۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دینے کے لیے، آپ کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔ |
پرکھ
1. ٹائم ایڈجسٹمنٹ نوب (TIME): صارف ضرورت کے مطابق تاخیر کا وقت منتخب کر سکتا ہے، عام طور پر پیمائش کی تنصیب میں، ٹائم ایڈجسٹمنٹ نوب (TIME) کو کم سے کم، تاکہ تنصیب کا معائنہ تیز اور آسان ہو۔ تنصیب کے بعد 8 سیکنڈ ~ 9 منٹ ± 2 منٹ ہو سکتے ہیں من مانی طور پر منتخب لائٹس آؤٹ ٹائم، وقت سیٹ کریں اور ٹیسٹ کے وقت کی تصدیق کریں، سینسر ہیڈ کو ہر ممکن حد تک نیچے ہونا چاہیے، تاکہ سینسر سگنل کے سامنے کی طرف حرکت نہ ہو، جس کے نتیجے میں مقررہ وقت نیم نہیں ہوتا ہے۔
2. الیومینیشن ایڈجسٹمنٹ نوب (LUX): صارف اس نوب کو استعمال کر کے یہ منتخب کر سکتا ہے کہ کس قسم کی محیطی روشنی (دن کے وقت سے رات تک)، سینسر خودکار انڈکشن لائٹنگ کی قدر میں داخل ہوتا ہے۔
عام طور پر 3LUX کو رات کے طور پر دکھایا جاتا ہے، 100LUX ~ 2000LUX دن کے وقت کی قدر ہونی چاہیے۔ لہذا، پہلی بار سیٹنگ، صارف اپنی ضروریات کے مطابق LUX knob کو ایڈجسٹ کر سکتا ہے۔
3. حساسیت ایڈجسٹمنٹ نوب SENS (ڈیٹیکشن فاصلہ ایڈجسٹمنٹ نوب): جب محیطی درجہ حرارت 24 ℃ ہو تو سینسر کا زیادہ سے زیادہ پتہ لگانے کا فاصلہ 10 میٹر کا زیادہ سے زیادہ فاصلہ ہے۔ اگر محیطی درجہ حرارت بہت زیادہ ہے، تو پتہ لگانے کا فاصلہ کم ہو جائے گا۔
سردیوں میں زیادہ حساسیت اور گرمیوں میں کم حساسیت، صارف SENS نوب کو علاقے کے سائز کے مطابق ایڈجسٹ کر سکتا ہے تاکہ سینسر صارف کو درکار فاصلے کا خود بخود احساس کر سکے۔
تنصیب
نوٹ: براہ کرم درج ذیل ٹولز لائیں۔
بجلی بند کر دیں؛
نچلے حصے میں کیل کو ہٹا دیں۔ تار کا سوراخ کھولیں۔ بجلی کے تار اور لوڈ وائر نچلے حصے میں بور ہیں؛
فلایا ہوا سکرو کے ساتھ منتخب پوزیشن پر نیچے کو درست کریں؛
اسکیچ ڈایاگرام کے مطابق بجلی اور لوڈ کو کنکشن وائر کالم کے ساتھ جوڑیں۔
نیچے سینسر کو ٹھیک کریں، براہ کرم کیل کو اسکرو کریں اور پاور آن کریں۔
نوٹ
الیکٹریشن یا تجربہ کار انسان اسے انسٹال کر سکتا ہے۔
بدامنی کی اشیاء کو تنصیب کی بنیاد پر نہیں سمجھا جا سکتا؛
پتہ لگانے والی کھڑکی کے سامنے پتہ لگانے میں رکاوٹ یا بدامنی والی اشیاء نہیں ہونی چاہئیں۔
اسے ہوا کے درجہ حرارت کو تبدیل کرنے والے علاقوں کے قریب نصب کرنے سے گریز کریں مثال کے طور پر: ایئر کنڈیشن، سنٹرل ہیٹنگ وغیرہ؛
آپ کی حفاظت کے لیے، اگر انسٹالیشن کے بعد آپ کو کوئی رکاوٹ محسوس ہوتی ہے تو براہ کرم کیس نہ کھولیں۔
مصنوعات کے غیر متوقع نقصان سے بچنے کے لیے، براہ کرم انفراریڈ انسٹال کرتے وقت 6A کا ایک محفوظ ڈیوائس شامل کریں۔
سینسر، مثال کے طور پر، فیوز، محفوظ ٹیوب وغیرہ
کچھ مسئلہ اور حل کرنے کا طریقہ
بوجھ کام نہیں کرتا:
a طاقت اور بوجھ چیک کریں؛
ب اگر بوجھ اچھا ہے؛
c اگر اشارے لیمپ کی رفتار سینسنگ کے بعد تیز ہوجاتی ہے۔
d براہ کرم چیک کریں کہ آیا ورکنگ لائٹ لائٹ کنٹرول کے مطابق ہے۔
حساسیت ناقص ہے:
a براہ کرم چیک کریں کہ آیا پتہ لگانے والی کھڑکی کے سامنے سگنل وصول کرنے میں کوئی رکاوٹ ہے یا نہیں۔
ب براہ کرم محیط درجہ حرارت کی جانچ کریں۔
c براہ کرم چیک کریں کہ آیا سگنلز کا ذریعہ پتہ لگانے والے شعبوں میں ہے؛
d براہ کرم تنصیب کی اونچائی چیک کریں؛
e اگر حرکت پذیری درست ہے۔
سینسر لوڈ کو خود بخود بند نہیں کر سکتا:
a اگر پتہ لگانے والے شعبوں میں مسلسل سگنل موجود ہیں؛
ب اگر وقت کی ترتیب طویل ترین پر سیٹ کی گئی ہے؛
c اگر طاقت ہدایات کے مطابق ہے؛
d اگر سینسر کے قریب ہوا کا درجہ حرارت تبدیل ہو جائے، مثال کے طور پر ایئر کنڈیشن یا سنٹرل ہیٹنگ وغیرہ۔
1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں LEDS خراب ہو جاتے ہیں، تو آپ کو اسی درجہ بندی والے LEDS کا استعمال کرتے ہوئے مرمت کرنے کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔
قسم کے Y اٹیچمنٹ کے لیے: اگر اس luminaire کی بیرونی لچکدار کیبل یا کورڈ کو نقصان پہنچا ہے، تو اسے خصوصی طور پر، مینوفیکچرر یا اس کے سروس ایجنٹ یا اس سے ملتا جلتا کوئی اہل شخص لے جائے گا تاکہ خطرے سے بچا جا سکے۔
● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔
ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ مشکلات پیدا ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
