ہائی پاور کاسٹ ایل ای ڈی سینسر لائٹ

انفراریڈ موڈآئن سینسر ایل ای ڈی فلڈ لائٹ PD-PIR2012 ہدایات

مصنوعات کی معلومات

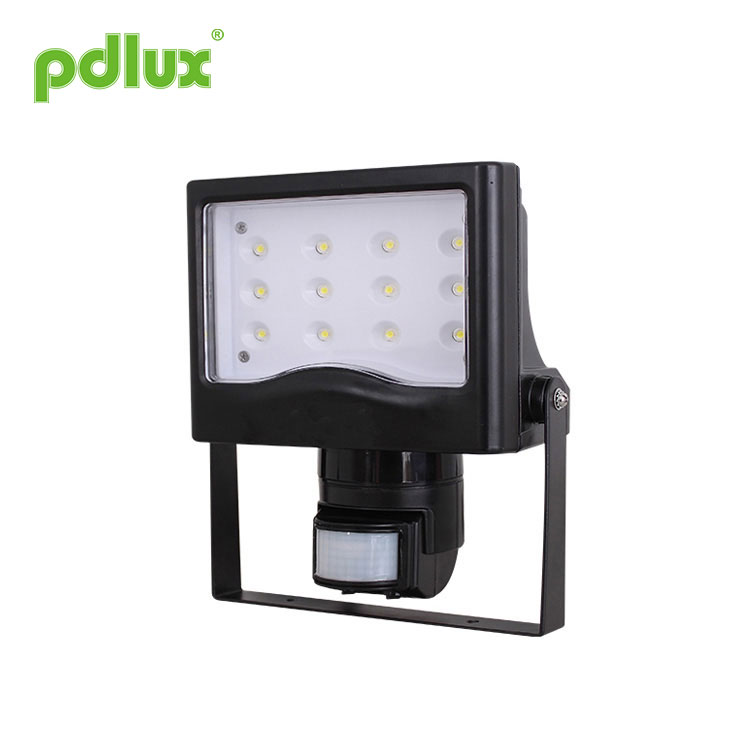

پروڈکٹ ایک ہائی پاور کاسٹ ایل ای ڈی سینسر لائٹ ہے۔ یہ اچھی حساسیت کا پتہ لگانے والے، مربوط سرکٹ اور ایس ایم ٹی کو اپناتا ہے۔ یہ آٹومیٹزم، سہولت، حفاظت، بچت توانائی اور عملی افعال کو جمع کرتا ہے۔ وسیع کھوج کا میدان اوپر اور نیچے، بائیں اور دائیں سروس فیلڈ سے بنا ہے۔ یہ انسانی حرکت اورکت شعاعوں کو حاصل کرکے کام کرتا ہے۔ جب کوئی پتہ لگانے کے میدان میں داخل ہوتا ہے، تو یہ ایک ہی وقت میں لوڈ شروع کر سکتا ہے اور دن رات خود بخود شناخت کر سکتا ہے۔ اس کی تنصیب بہت آسان ہے اور اس کا استعمال بہت وسیع ہے۔ اس میں طاقت کے اشارے اور پتہ لگانے کے اشارے کے افعال ہیں۔

تفصیلات

پاور سورس: 220V/AC-240V/AC پاور فریکوئنسی: 50Hz لائٹ کنٹرول: <3LUX-2000LUX（سایڈست） وقت کی تاخیر: منٹ: 8sec±3sec زیادہ سے زیادہ: 7 منٹ ± 2 منٹ (سایڈست) ایل ای ڈی کی مقدار: 12 پی سی ایس شرح شدہ لوڈ: 17W زیادہ سے زیادہ ایل ای ڈی کی وضاحتیں: 3W ہائی پاور ایل ای ڈی رنگین درجہ حرارت: 6200K-6700K پتہ لگانے کا زاویہ: 180° پتہ لگانے کی حد: 10-12mMax.(24°C) کام کرنے کا درجہ حرارت: -10 ° C ~ + 40 ° C ورکنگ نمی:<95%RH تنصیب کی اونچائی:>1.8m~3.5m اسٹینڈ بائی پاور: 0.45W (جامد 0.1W) رفتار کا پتہ لگانے کی رفتار: 0.6~1.5m/s برائٹ فلوکس: 870 ایل ایم دیکھنے کا زاویہ: 50° خالص وزن: تقریباً 1.6 کلوگرام

فنکشن

دن اور رات کی شناخت کر سکتے ہیں: صارف کام کے محیطی روشنی کو ایڈجسٹ کر سکتا ہے۔ یہ دن کے وقت اور رات میں کام کر سکتا ہے جب اسے "سورج" کی پوزیشن (زیادہ سے زیادہ) پر ایڈجسٹ کیا جاتا ہے۔ یہ 3LUX سے کم محیطی روشنی میں کام کر سکتا ہے جب اسے "چاند" پوزیشن (منٹ) پر ایڈجسٹ کیا جاتا ہے۔ ایڈجسٹمنٹ پیٹرن کے طور پر، براہ کرم ٹیسٹنگ پیٹرن کا حوالہ دیتے ہیں؛

پاور اور پتہ لگانے کا اشارہ: انڈیکیٹر لیمپ پاور آن کرنے کے بعد ہر 4 سیکنڈ میں ایک بار چمک سکتا ہے۔ یہ سگنل موصول ہونے کے بعد ہر 1 سیکنڈ میں 2 بار فلیش کر سکتا ہے۔ ایک ہی وقت میں، یہ پتہ لگانے اور طاقت کے لئے سینسر کو عام حالات دکھا سکتا ہے؛

ٹائم ڈیلے کو مسلسل شامل کیا جاتا ہے: جب اسے پہلی انڈکشن کے بعد دوسرے انڈکشن سگنلز موصول ہوتے ہیں، تو یہ پہلی بار تاخیر کی بنیاد پر وقت کی گنتی کرے گا۔ (وقت ٹھیک کرنا).

وقت – تاخیر سایڈست ہے۔ یہ صارفین کی خواہش کے مطابق ترتیب دیا جا سکتا ہے۔ کم از کم وقت 8sec±3sec ہے۔ زیادہ سے زیادہ 7 منٹ ± 2 منٹ ہے۔

سینسر کی معلومات

سپیکٹروگرام

انسٹالیشن

نوٹ: براہ کرم درج ذیل ٹولز لائیں۔

بجلی بند کر دیں؛
نچلے حصے میں کیل کو ہٹا دیں۔ تار کا سوراخ کھولیں۔ بجلی کے تار اور لوڈ وائر نچلے حصے میں بور ہیں؛
فلایا ہوا سکرو کے ساتھ منتخب پوزیشن پر نیچے کو درست کریں؛
اسکیچ ڈایاگرام کے مطابق بجلی اور لوڈ کو کنکشن وائر کالم کے ساتھ جوڑیں۔
نیچے سینسر کو ٹھیک کریں، براہ کرم کیل کو اسکرو کریں اور پاور آن کریں۔

ایلومینیم مواد کے لئے چراغ شیل

لیمپ کی مانگ کے مطابق سینسر کے اچھے استعمال کو ایڈجسٹ کریں اور زاویہ نظر کو روشن کریں، پیش نظر مصنوعات کا بہترین استعمال کریں۔

پرکھ

لائٹ کنٹرول نوب کو گھڑی کی سمت میں زیادہ سے زیادہ (سورج) پر موڑ دیں، ٹائم نوب کو گھڑی کی سمت میں کم از کم موڑ دیں۔
جب آپ پاور آن کرتے ہیں تو لوڈ کام نہیں کرتا اور اشارے کا لیمپ ہر 4 سیکنڈ میں ایک بار چمکتا ہے۔
5 ~ 10 سیکنڈ کے بعد، لوڈ ورک اور انڈیکیٹر لیمپ ہر 1 سیکنڈ میں دو بار چمکتا ہے۔ بغیر انڈکشن سگنل کی شرائط کے تحت لوڈ کو 5~30 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے، اشارے کا لیمپ ہر 4 سیکنڈ میں ایک بار چمکنا چاہیے۔

پہلی کے آؤٹ ہونے کے بعد، 5~10sec کے بعد اسے دوبارہ سمجھیں۔ لوڈ کو کام کرنا چاہیے اور اشارہ فلیش کی رفتار ہر 1 سیکنڈ میں دو بار ہے۔ بوجھ کو 5~15 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے؛
ایمبیئنٹ لائٹ نوب کو گھڑی کی مخالف سمت میں کم سے کم موڑ دیں۔ اگر اسے 3LUX سے کم میں ایڈجسٹ کیا گیا ہے، تو لوڈ کے کام بند ہونے کے بعد انڈکٹر لوڈ کام نہیں کرنا چاہیے۔ اگر آپ پتہ لگانے والی کھڑکی کو مبہم اشیاء (تولیہ وغیرہ) سے ڈھانپتے ہیں، تو لوڈ کام کرتا ہے۔ بغیر کسی انڈکشن سگنل کی حالت میں، لوڈ کو 5~15 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے۔

نوٹ

الیکٹریشن یا تجربہ کار انسان اسے انسٹال کر سکتے ہیں۔
بدامنی کی اشیاء کو تنصیب کی بنیاد پر نہیں سمجھا جا سکتا؛
پتہ لگانے والی کھڑکی کے سامنے پتہ لگانے میں رکاوٹ یا بدامنی والی اشیاء نہیں ہونی چاہئیں۔
اسے ہوا کے درجہ حرارت کو تبدیل کرنے والے علاقوں کے قریب نصب کرنے سے گریز کریں مثال کے طور پر: ایئر کنڈیشن، سنٹرل ہیٹنگ وغیرہ؛
آپ کی حفاظت کے لیے، اگر انسٹالیشن کے بعد آپ کو کوئی رکاوٹ محسوس ہوتی ہے تو براہ کرم کیس نہ کھولیں۔
پروڈکٹ کے غیر متوقع نقصان سے بچنے کے لیے، براہ کرم انفراریڈ سینسر انسٹال کرتے وقت 6A کا ایک محفوظ آلہ شامل کریں، مثال کے طور پر، فیوز، محفوظ ٹیوب وغیرہ۔

کچھ مسئلہ اور حل شدہ طریقہ

بوجھ کام نہیں کرتا:

a طاقت اور بوجھ چیک کریں؛

ب اگر بوجھ اچھا ہے؛

c اگر اشارے لیمپ کی رفتار سینسنگ کے بعد تیز ہوجاتی ہے۔

d براہ کرم چیک کریں کہ آیا کام کرنے والی روشنی محیطی روشنی کے مطابق ہے۔

حساسیت ناقص ہے:

براہ کرم چیک کریں کہ آیا پتہ لگانے والی کھڑکی کے سامنے سگنلز حاصل کرنے میں کوئی رکاوٹ ہے یا نہیں۔

ب براہ کرم محیط درجہ حرارت کی جانچ کریں۔

c براہ کرم چیک کریں کہ آیا سگنلز کا ذریعہ پتہ لگانے والے شعبوں میں ہے؛

d براہ کرم تنصیب کی اونچائی چیک کریں؛

e اگر حرکت پذیری درست ہے۔

سینسر لوڈ کو خود بخود بند نہیں کر سکتا:

a اگر پتہ لگانے والے شعبوں میں مسلسل سگنل موجود ہیں؛

ب اگر وقت کی تاخیر طویل ترین پر سیٹ ہے؛

c اگر طاقت ہدایات کے مطابق ہے؛

d اگر سینسر کے قریب ہوا کا درجہ حرارت تبدیل ہو جائے، مثال کے طور پر ایئر کنڈیشن یا سنٹرل ہیٹنگ وغیرہ

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

قسم کے Y اٹیچمنٹ کے لیے: اگر اس luminaire کی بیرونی لچکدار کیبل یا کورڈ کو نقصان پہنچا ہے، تو اسے خصوصی طور پر، مینوفیکچرر یا اس کے سروس ایجنٹ یا اس سے ملتا جلتا کوئی اہل شخص خطرے سے بچنے کے لیے تبدیل کرے گا۔

براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
اس بات کو یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
غلط آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم مصنوعات کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک پرزوں کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
