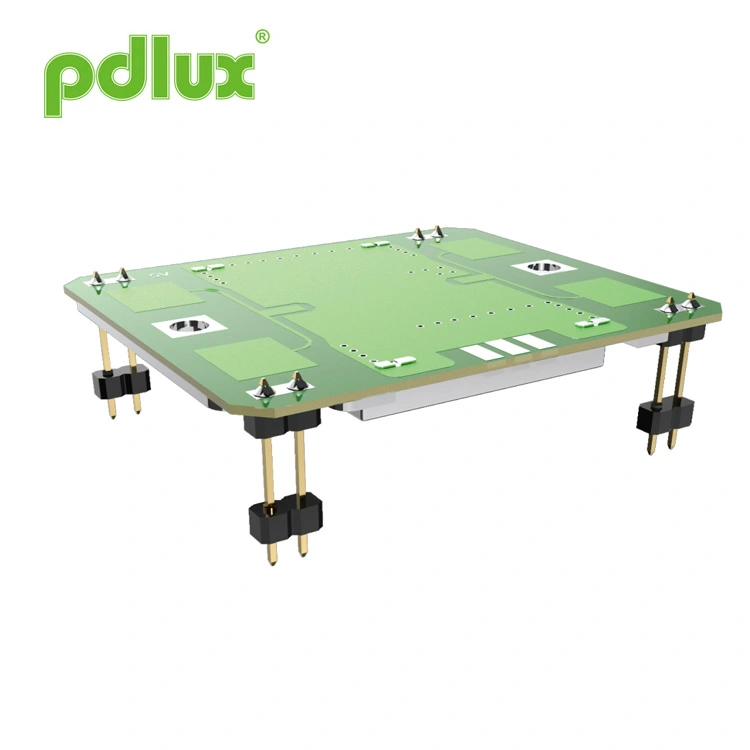

10.587GHz سیکیورٹی مائکروویو ریڈار سینسر ماڈیول
Pdlux 10.587GHz سیکیورٹی مائیکرو ویو ریڈار سینسر ماڈیول ایکس بینڈ (10.525‑10.687GHz، فریکوئنسی حسب ضرورت فی خطہ) میں کام کرنے والا ایک وقف فراہم کنندہ ہے۔ پیچ اینٹینا، DRO، کم کرنٹ ڈرین، اور کمپیکٹ سائز کی خاصیت، یہ لچکدار بڑھنے کے لیے وسیع زاویہ (H‑plan) اور تنگ زاویہ (E‑plane) دونوں کا پتہ لگاتا ہے۔ PWM موڈ کے ذریعے بجلی کی کھپت کو مزید کم کیا جا سکتا ہے۔ RoHS کے مطابق، یہ سیکورٹی سسٹمز، خودکار دروازے، موشن لائٹنگ، IoT، اور سپیڈ سینسر کے لیے موزوں ہے۔
ماڈل:PD-V9H
انکوائری بھیجیں۔
PD-V9H
- تعدد کی ترتیب: 10.587GHz ±10M
- پیچ اینٹینا سمیت
- DRO: ڈائی الیکٹرک ریزونیٹر اوسیلیٹو
- لو ڈی سی کرنٹ ڈرین

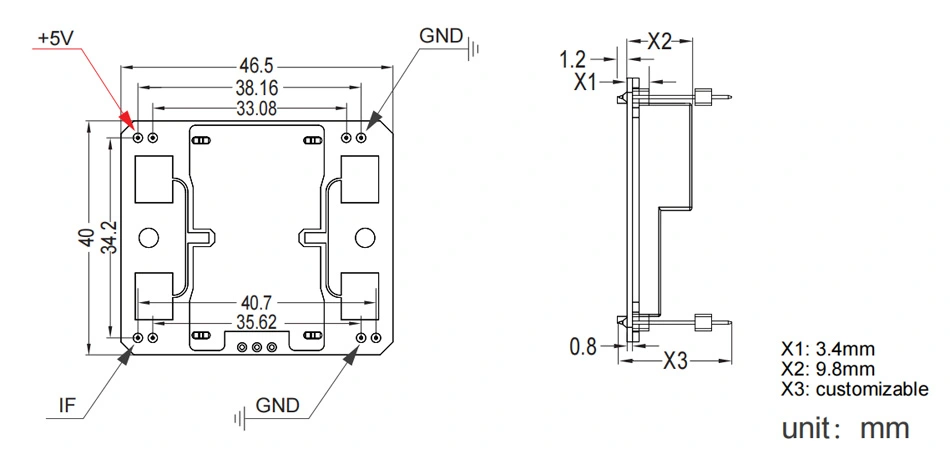

- چھوٹے سائز
- RoHS تعمیل
| آئٹم | وضاحتیں | |
| تعدد کی ترتیب | 10.587GHz ±10M | |
| حالت | Ta = +25 C，Vin = +5 VDC | |
| آپریٹنگ وولٹیج | +5.0 ± 0.5 VDC | |
| آپریٹنگ کرنٹ | <32 mA قسم۔ | |
| آؤٹ پٹ پاور | 20 میگاواٹ (13 ڈی بی ایم) E.I.R.P ٹائپ کریں | |
| تعدد استحکام | ±5 MHz زیادہ سے زیادہ (Ta: -30 سے +55 C) | |
| واپسی کے نقصان کی حساسیت | -90 ڈی بی سی ٹائپ۔ | |
| دوسرا ہارمونک اخراج | -40 dBm رینج | |

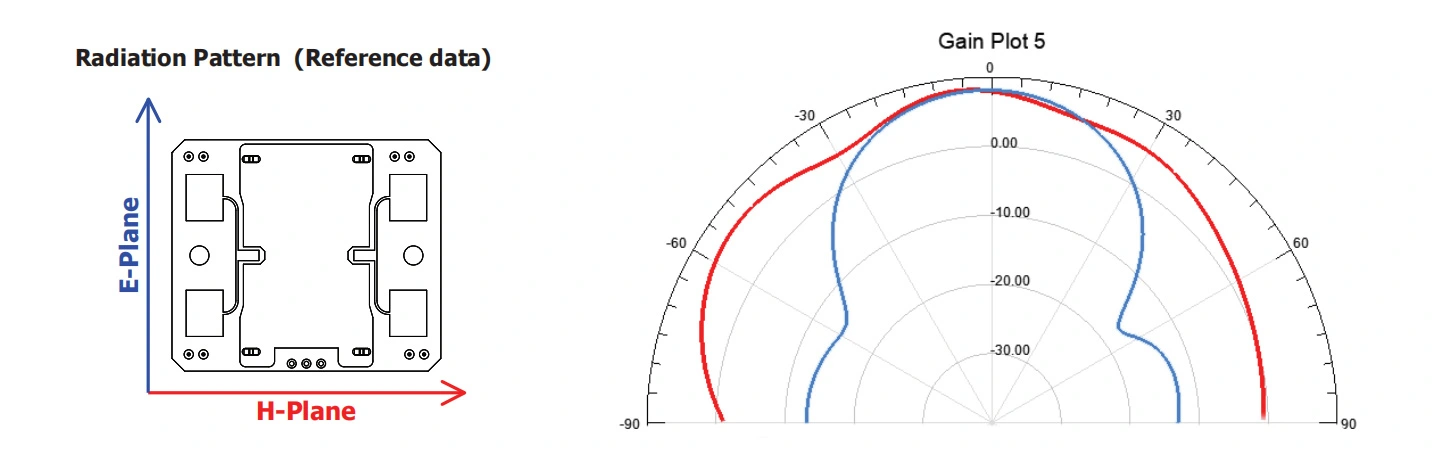

| اینٹینا بیم چوڑائی (-3 ڈی بی) | ای طیارہ | 36 ڈگری نمبر (72 ڈگری کا اوریٹیکل مکمل زاویہ) |
| H-Plane | 72 ڈگری نمبر (144 ڈگری کا اوریٹیکل مکمل زاویہ) | |
| آر ایف انٹرفیس | پیچ اینٹینا | |
| درجہ حرارت کی حد | -30 سے +55 C (معیاری استعمال کی گنجائش)، -40 سے +80 C (زیادہ سے زیادہ استعمال کی حد) | |
| تعمیل کے لیے ضابطہ | -30 ETS 300 440 | |
PD-V9 سیریز برائٹنس سینسر X-band میں کام کرتا ہے۔ آپریٹنگ فریکوئنسی 10.525GHz کی فریکوئنسی رینج میں ہے۔
10.687GHz صارفین کو اس ملک کے تعدد کے ضوابط کے مطابق اپنی مرضی کے مطابق خریداری کرنے کی ضرورت ہے جہاں یہ ہے۔
واقع مثال کے طور پر، 10.525GHz، 10.587GHz، 10.687GHz۔ PD-V9 سیریز کے سینسر سیکورٹی اور نگرانی میں بڑے پیمانے پر استعمال ہوتے ہیں۔
ایپلی کیشن پروڈکٹس، خودکار دروازے کے سینسر، موبائل سینسنگ لائٹس، IoT سینسر، اسپیڈ سینسرز، اور مختلف موبائل سینسر
مصنوعات
سینسر میں H-Plane بڑے زاویہ کا پتہ لگانے اور Eplan چھوٹے زاویہ کا پتہ لگانے والا ہے۔ صارفین سینسر کو مختلف زاویوں پر ٹھیک کر سکتے ہیں۔
استعمال کے دوران ضروری ہے. گویا صارفین چاہتے ہیں کہ سینسر کا ورکنگ کرنٹ ہر ممکن حد تک چھوٹا ہو، آپ پاور سپلائی موڈ سیٹ کر سکتے ہیں۔
سینسر سے PWM (ڈیوٹی سائیکل) موڈ، جو مؤثر طریقے سے کام کرنٹ کو کم کر سکتا ہے۔
جب صارفین کو اصل سینسر کا استعمال کرتے ہوئے یا اسے براہ راست تبدیل کرتے ہوئے درج ذیل مسائل کا سامنا کرنا پڑتا ہے۔
1. پہلا استعمال:
جب آپ پہلی بار PD-V9 سیریز کا سینسر استعمال کر رہے ہوں اور آپ کو زیادہ حساسیت یا ناکافی حساسیت کا سامنا ہو تو آپ کو
سب سے پہلے ایمپلیفیکیشن سرکٹ کی گین سیٹنگ سٹیٹس چیک کریں۔ اور کیا حساب کا طریقہ MCU سگنلز پر کارروائی کرنے کے لیے استعمال کرتا ہے۔
مناسب ہے. عام طور پر، حل تلاش کرنا آسان ہے.
2. ممکنہ مسائل جو پہلے استعمال شدہ سینسر کو براہ راست تبدیل کرتے وقت پیدا ہوسکتے ہیں:
پہلے استعمال شدہ سینسر کو براہ راست تبدیل کرتے وقت، زیادہ حساسیت اور کم حساسیت کے مسائل بھی ہو سکتے ہیں، جو ہو سکتے ہیں۔
آسانی سے حل. ایمپلیفیکیشن سرکٹ کو بڑھانا یا ایمپلیفیکیشن سرکٹ کا فائدہ کم کرنا ہی کافی ہے۔ کی ضرورت نہیں۔
MCU کے سگنل پروسیسنگ الگورتھم پر غور کریں۔
استعمال کرتے وقت ابتدائیوں کو جس مدد کی ضرورت ہو سکتی ہے:
اگر آپ کو PD-V9 سیریز کے سینسر استعمال کرتے ہوئے مشکلات کا سامنا کرنا پڑتا ہے اور آپ کو مدد کی ضرورت ہے۔ آپ ہم سے ای میل کے ذریعے رابطہ کر سکتے ہیں۔ عام طور پر، جوابات حاصل کیے جا سکتے ہیں۔
پروڈکٹ کا تعارف:
ضرورت پڑنے پر کسی بھی وقت PDLUX کے ذریعے پروڈکٹ کے تعارف میں ترمیم اور بہتری کی جا سکتی ہے۔ ضروری نہیں کہ ہر کسی کو بروقت اطلاع دی جائے۔
