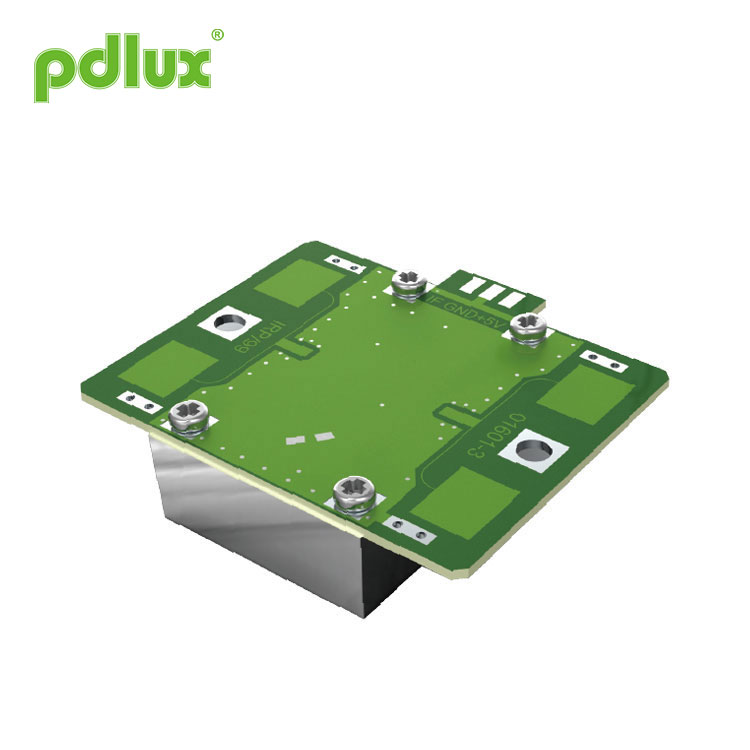

PDLUX PD-V9 وال تنصیب 10.525GHz مائکروویو سینسر ماڈیول
PDLUX PD-V9 وال تنصیب 10.525GHz مائکروویوگ سینسر ماڈیول ایک X بینڈ دو مرتبہ ڈاپلر ٹرانسیور ماڈیول ہے .یہ بلٹ میں رزونیٹر آسکیلیٹر (سی آر او) ہے. یہ ماڈیول ، V9 فلیٹ طیارہ اینٹینا کو اپناتا ہے ، جو دیوار لگانے کے لئے موزوں ہے۔ وال انسٹالیشن 10.525GHz مائکروویو سینسر ماڈیول اپنے سامنے سگنل وصول کرنے کی صلاحیت کو بہتر بنا سکتا ہے اور اس کے اندھے علاقے کو کم کرسکتا ہے۔ اس کی کارکردگی مارکیٹ میں موجود سینسر سے بہتر ہے۔
ماڈل:PDLUX PD-V9
انکوائری بھیجیں۔
PDLUX PD-V9 وال تنصیب 10.525گیگا ہرٹز مائکروویو سینسر ماڈیول
PDLUX PD-V9 وال تنصیب 10.525گیگا ہرٹز مائکروویو سینسر ماڈیول is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525گیگا ہرٹز Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 وال تنصیب 10.525گیگا ہرٹز مائکروویو سینسر ماڈیول is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525گیگا ہرٹز Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 وال تنصیب 10.525گیگا ہرٹز مائکروویو سینسر ماڈیول â— انٹیلجنٹ سوئچ â— وال ہنگ سوئچ r گھسنے والے کا پتہ لگانا خصوصیت اور فائدہ
wireless کم وائرلیس بجلی کی پیداوار |
EN 300440-V2.1.1ã € EN 62479：2010 کے مطابق ، سرخ ہدایت -2014 / 53 / eu
ایف سی سی پارٹ 15.249 کے مطابق |
|
اینٹینا بیم پیٹرن
|
Size of PDLUX PD-V9 وال تنصیب 10.525گیگا ہرٹز مائکروویو سینسر ماڈیول
|
| پیرامیٹر | نوٹ | کم سے کم | قسم | زیادہ سے زیادہ | اکائیوں | ||||||
| فریکوئینسی سیٹنگ | 1 | 10.520 | 10.525 | 10.530 | گیگا ہرٹز | ||||||
| ریڈی ایٹ پاور (EIRP) | 1 | 2.0 | 2.5 | 3.0 | میگاواٹ | ||||||
| طے کرنے کا وقت |
|
5 | 10 | 20 | ec سیک | ||||||
| سگنل کی طاقت حاصل کی | 2 | 150 | 200 | 250 | pVp-p | ||||||
| شور | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| بجلی کی سپلائی |
|
4.75 | 5.00 | 5.25 | V (تسلسل طاقت کا منبع) | ||||||
| موجودہ کھپت |
|
10 | 12 | 14 | ایم اے | ||||||
| نبض کی تکرار فریکوئینسی | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| پلس کی چوڑائی | 4 | 10 | 20 | 30 | ec سیک | ||||||
| آپریٹنگ درجہ حرارت |
|
-15 | 22 | 55 | ℃ | ||||||
| وزن |
|
7.5 | 8 | 8.5 | g | ||||||
نوٹ 1: ریڈی ایٹڈ اخراج کو ایف سی سی کے قواعد کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔
Note2:The سگنل کی طاقت حاصل کی(RSS) is measured at the total 1 Ways path loss of 70dB.
نوٹ 3: شور وولٹیجز کو ایک اینیکوک چیمبر کے اندر ، آؤٹ پٹ پورٹ پر 10 ہ ہرٹز سے 100 ہ ہرٹج تک ماپا جاتا ہے۔
نوٹ 4: پلس آپریشن
