چھوٹے ایکس بینڈ مائکروویو ٹرانسیور
چھوٹے X-Band مائکروویو ٹرانسیور ایک چھوٹے X-Band مائکروویو ٹرانسیور ہے جو ڈوپلر شفٹ رجحان کو "احساس" حرکت میں استعمال کرتا ہے۔ دھات کے ڈبے میں رکھے گئے یونٹ میں ایک ڈائی الیکٹرک ریزونیٹر اسٹیبلائزڈ آسکیلیٹر ہے، جو مستحکم فراہم کرتا ہے۔ CW یا کم ڈیوٹی سائیکل پلس موڈ میں درجہ حرارت کی وسیع رینج پر آپریشن اور ایک مربوط بہتر حساسیت اور وشوسنییتا کے لئے homodyne ریسیور. یہ ماڈیول فیملی یا تو +5v یا +3v سپلائی وولٹیج کے ساتھ دستیاب ہے۔
ماڈل:PD-V10-G5
انکوائری بھیجیں۔

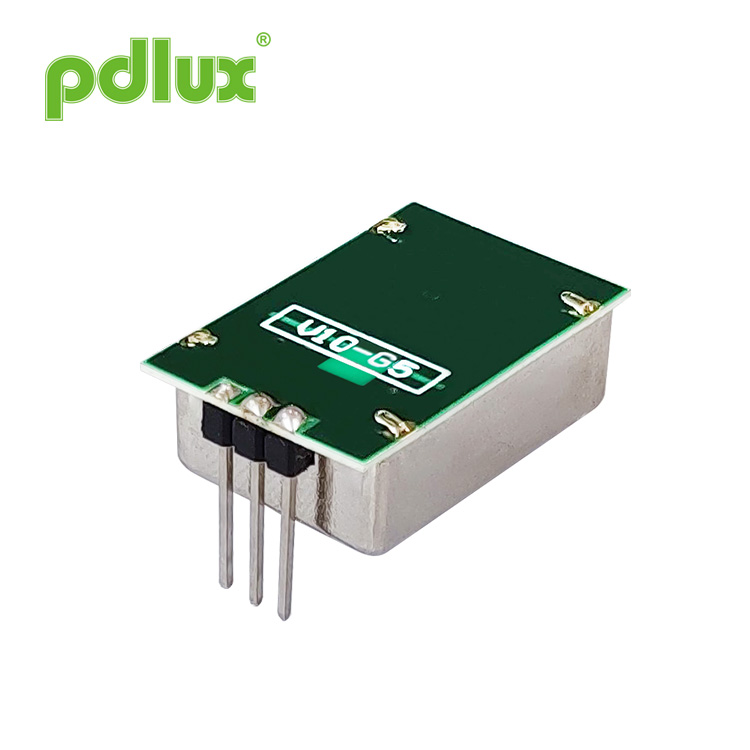

چھوٹے ایکس بینڈ مائکروویو ٹرانسیور
مائیکرو ویو سلوشنز PD-V10-G5 موشن ڈیٹیکٹر یونٹ ایک چھوٹا X-Band مائیکرو ویو ٹرانسیور ہے جو ڈوپلر شفٹ رجحان کو "سنس" موشن میں استعمال کرتا ہے۔
دھات کے ڈبے میں رکھے گئے یونٹ میں ایک ڈائی الیکٹرک ریزونیٹر اسٹیبلائزڈ آسکیلیٹر ہے، جو CW یا کم ڈیوٹی سائیکل پلس موڈ میں درجہ حرارت کی وسیع رینج پر مستحکم آپریشن فراہم کرتا ہے اور بہتر حساسیت اور بھروسے کے لیے ایک مربوط ہوموڈین ریسیور فراہم کرتا ہے۔
یہ ماڈیول فیملی یا تو +5v یا +3v سپلائی وولٹیج کے ساتھ دستیاب ہے۔
آپریشن
آپریشن کا بنیادی اصول یونٹ کے نقطہ نظر کے اندر کسی حرکت پذیر شے سے واپس جھلکنے والے اور موصول ہونے والے سگنل کے درمیان فریکوئنسی شفٹ کا پتہ لگانے پر مشتمل ہے۔
یہ یونٹ ایک نچلی سطح کا آؤٹ پٹ سگنل تیار کرتا ہے جسے قابل سماعت یا بصری الارم سگنل فراہم کرنے کے لیے بڑھایا جا سکتا ہے اور اس پر کارروائی کی جا سکتی ہے اور کم لاگت کی سطح کے ماؤنٹ مینوفیکچرنگ تکنیکوں کو استعمال کیا جاتا ہے جو فیلڈ کو ناہموار اور قابل اعتماد ثابت کیا جاتا ہے۔
نوٹس
سینسر کے آؤٹ پٹ (ڈیٹیکشن رینج) کی طاقت سگنل سے شور کے تناسب پر منحصر ہے۔
برائے نام آپریٹنگ درجہ حرارت سے زیادہ یا کم، سینسر بھی کام کر سکتا ہے، لیکن کارکردگی کم ہو جائے گی۔
آلات کو پہنچنے والے نقصان سے بچنے کے لیے، ہینڈلنگ کے دوران احتیاط برتنی چاہیے۔ مناسب الیکٹرو سٹیٹک ڈسچارج (ESD) احتیاطی تدابیر کو اسٹوریج، ہینڈلنگ، اسمبلی اور ٹیسٹنگ کے تمام مراحل پر دیکھا جانا چاہیے۔
