سطح ماونٹڈ پینل لیمپ لیڈ سیلنگ لائٹ

مائکروویو سینسر لیمپ PD-LED2006-ADS-N ہدایات

خلاصہ

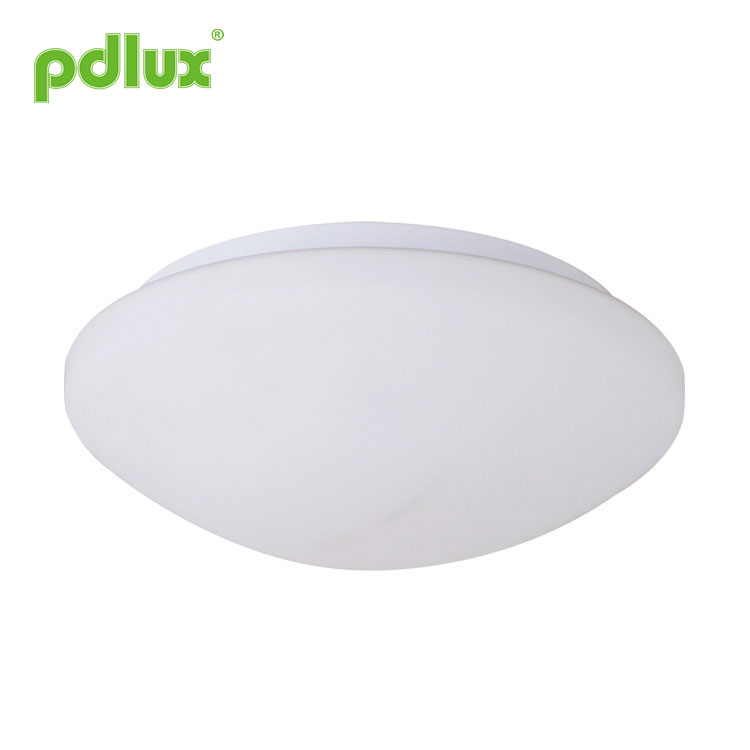

یہ ایک نیا ڈیزائن کردہ ذہین چھت ماؤنٹ مائکروویو سینسر ایل ای ڈی لیمپ ہے۔ ہر وقت، ہر وقت، اس میں پاور فیل ہونے کا ایمرجنسی پاور سپلائی فنکشن تھا۔ روشنی کا خود کار طریقے سے AC ڈائریکٹ پاور یا بیٹری بیک اپ کے ذریعے کیا جاتا ہے، یعنی جب پاور فیل ہو جائے تو، بیٹری بیک اپ 3.7 واٹ کی پاور سپلائی کے لیے ذمہ دار ہو گا۔ بیٹری ماڈیول سلیکشن سوئچ کے اندر ہنگامی ماڈل کی چمک کے ذریعے، بیٹری کی پائیدار بجلی کی فراہمی 3 گھنٹے یا 6 گھنٹے سے زیادہ (صارف 3 گھنٹے یا 6 گھنٹے کی روشنی کی ضروریات کے مطابق انتخاب کر سکتا ہے۔ یہ اسکول، دفتر میں بڑے پیمانے پر لاگو ہوتا ہے۔ بازار، راہداری، واشنگ روم، لفٹ لابی وغیرہ۔

اس پروڈکٹ کو دو کنفیگریشنز کے ساتھ ڈیزائن کیا گیا ہے: ایک سینسر لیمپ ہے جس میں ایمرجنسی میں پاور سپلائی کرنے کا فنکشن ہے اور دوسرا ایمرجنسی فنکشن کے بغیر ذہین سینسر لیمپ ہے۔ آپ عملی ضرورت کے مطابق خریداری کر سکتے ہیں۔ لیکن زیادہ تر معاملات میں، پہلے والے کو منتخب کرنا ضروری اور دانشمندانہ ہے، اس کے لیے کبھی کبھار بجلی کی بندش پریشانی کا باعث بنتی ہے، یا خطرہ بھی۔

وضاحتیں

طاقت کا منبع: 220-240VAC
پاور فریکوئنسی: 50Hz
HF سسٹم: 5.8GHz
ریٹیڈ ایل ای ڈی: 16W-18W زیادہ سے زیادہ۔
اسٹینڈ بائی پاور: 0.5W زیادہ سے زیادہ۔
ایمرجنسی لائٹنگ پاور: 3.7W زیادہ سے زیادہ۔ (ڈی سی)
چارجنگ پاور: 6W زیادہ سے زیادہ۔
اسٹینڈ بائی لائٹنگ پاور: 1:0%
2: 1.5W (10% چمک)
3: 2W (20% چمک)
4: 2.8W (30% چمک)
بیٹری: 7.4V / 2000mAH لتیم بیٹری (18650x2PCS)
کام کرنے کا درجہ حرارت: -20~+55℃
مسلسل روشنی کا وقت: ≥180 منٹ (3.7W)
≥360 منٹ (1.8W)
(جب بیٹری کی بجلی کی فراہمی)
وقت کی ترتیب: 6 سیکنڈ سے 12 منٹ (سایڈست)
پتہ لگانے کی حد: 1-7m (radii.) (سایڈست)
(تنصیب کی اونچائی: 2.5m)
لائٹ کنٹرول: 10LUX دن کی روشنی (سایڈست)
پتہ لگانے کا زاویہ: 360°
برائٹ فلوکس: 900lm-1000lm
تنصیب کی اونچائی: 2.5-4.5m (چھت ماؤنٹ)

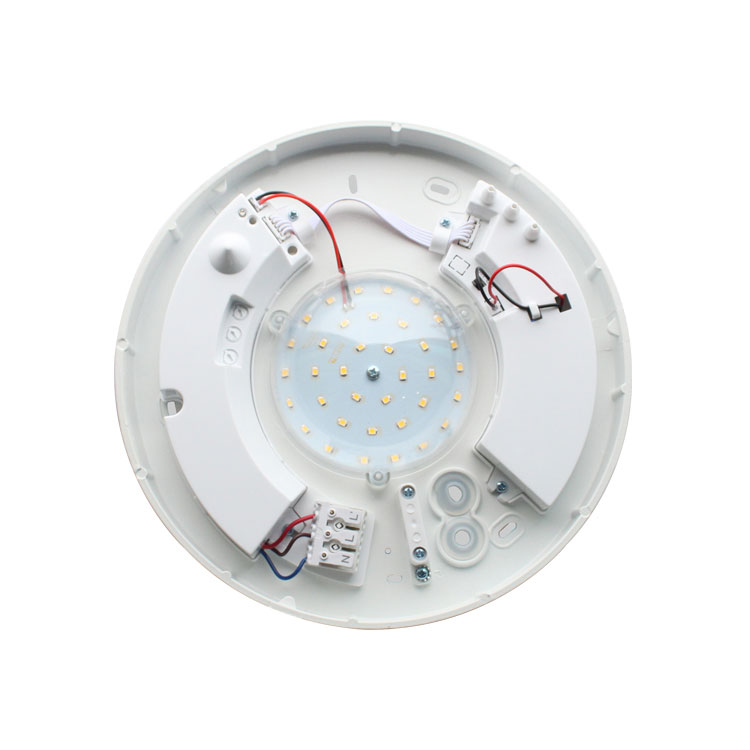

ایل ای ڈی کی مقدار: 36PCS x 0.5W
ایل ای ڈی کی وضاحتیں: 2835

سینسر کی معلومات

فنکشن
ترتیب کا طریقہ: پوٹینومیٹر
آپ کی ضرورت کو پورا کرنے سے پہلے اقدار کو ایڈجسٹ کرنے میں وقت لگ سکتا ہے۔

(1) کھوج کی حد کی ترتیب (حساسیت)

ڈٹیکشن رینج ایک اصطلاح ہے جو زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے جو سینسر لائٹ کو 2.5m کی اونچائی پر نصب کرنے کے بعد، کم از کم پہنچ (تقریباً 1m radii) کو منتخب کرنے کے لیے ریچ کنٹرول کو پوری طرح سے گھڑی کی مخالف سمت میں موڑ دیں۔ ، اور زیادہ سے زیادہ رسائی (تقریبا 7m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: اوپر پتہ لگانے کا فاصلہ ایک ایسے شخص کی صورت میں حاصل کیا جاتا ہے جس کا قد درمیانی شکل کے ساتھ 1.6m~1.7m کے درمیان ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے تو پتہ لگانے کا فاصلہ بھی بدل جائے گا۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

نوٹس: اس پروڈکٹ کو استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن اڑتے پتوں اور پردوں، چھوٹے جانوروں یا طاقت کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگانے سے پیدا ہونے والے غیر معمولی ردعمل سے بچنے کے لیے زیادہ سے زیادہ گرڈ اور برقی آلات. مذکورہ بالا سبھی خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔ جب پروڈکٹ انسٹال ہو یا انسٹال ہونے سے پہلے، جب آپ فنکشن کا تجربہ کرتے ہیں، تو براہ کرم پروڈکٹ سینسر ایریا کو چھوڑ دیں، اور ادھر ادھر نہ جائیں، تاکہ سینسر کے مسلسل آپریشن کی وجہ سے انسانی جسم کی حرکت کو روکا جا سکے۔

توجہ!
• مختلف حالات میں، پتہ لگانے کے فاصلے میں انحراف ہوگا۔ جیسے کہ دھات، لکڑی کے مکانات والے گھر کے ڈھانچے کی عمارت کا شیشہ کا ڈھانچہ پتہ لگانے کے فاصلے سے مختلف ہوگا۔
• جب صارف انسٹالیشن کے بعد ڈیبگنگ انڈکشن کا پتہ لگانے کے فاصلے کی ضرورت کے مطابق ایڈجسٹ کرنے کے لیے۔ تنصیب کے ماحول میں پھڑپھڑاتے ہوئے پردے یا فلیپ گیٹ رکھنے کی اجازت نہیں دیتا، یا یہ غلط کارروائی کا سبب بنے گا۔
• دن اور رات کا پتہ لگانے کے لیے ایک بلٹ ان لائٹ سینسر، اگر قدرتی روشنی کے ماحول میں لیمپ کو انسٹال نہیں کر سکتے ہیں، تو تصویر ناکام ہو جائے گی، دنوں کا براہ راست نتیجہ روشنیوں کو شامل کرنا آسان ہے، غیر ضروری توانائی کا ضیاع ہوتا ہے . بہت زیادہ حساسیت کو ایڈجسٹ نہ کریں، کین کی کھوج کی حد کے استعمال کے وقت تک جاری رہتا ہے، حرکت پذیر اشیاء کا پتہ لگانے کے لیے غلط کارروائی کا سبب بننے سے بچنے کے لیے کچھ نہیں ہے۔

(2) وقت کی ترتیب

وقت کی تاخیر: منی: 6 سیکنڈ زیادہ سے زیادہ: 12 منٹ۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: ڈیبگ کرتے وقت، ایک بار جب لیمپ انڈکشن لائٹ ہو جاتا ہے، تو سینسنگ ایریا میں کوئی حرکت نہ کریں۔ ورنہ چراغ نہیں بجھے گا۔ نہ صرف انڈکشن ایریا موبائل ٹائمر تاخیر کے وقت کی حالت میں درست ہے۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔

(3) لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً 10LUXday لائٹ سے لامحدود ہو سکتا ہے۔ تقریباً 10 lux پر شام سے صبح تک آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ دن کی روشنی میں دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت دستک کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

جب ماحول کی روشنی سسٹم کی مقررہ قیمت سے زیادہ ہو جائے تو انڈکشن لیمپ کام نہیں کرے گا۔ لہذا اس قدر کو صارف کی ذاتی نوعیت کے مطابق ترتیب دیا جاسکتا ہے۔

0% - 30% اسٹینڈ بائی برائٹنس موڈ

جب محیطی روشنی 50 لکس سے کم ہوتی ہے، موڈ کو ٹرگر کرتا ہے، اگر کوئی انڈکشن نہ ہو تو، اسٹینڈ بائی برائٹنس سٹیٹ کے سیٹ فی صد میں داخل ہونے کے درمیان وقت کی تاخیر کے اندر ڈیفالٹ، اس حالت کو برقرار رکھنے کے لیے جب تک پتہ نہ لگ جائے اور مکمل روشن حالت میں داخل ہو ، اگر 4 گھنٹے کے اندر ہدف کا پتہ لگانے میں ناکام رہتے ہیں اور لائٹس چلی جائیں گی۔

0%-30% اسٹینڈ بائی برائٹنس بٹن

برائٹنس بٹن کے ذریعے 0% / 10% / 20% / 0% چار اسٹینڈ بائی برائٹنس کو ایڈجسٹ کر سکتی ہے، ڈیفالٹ اسٹینڈ بائی برائٹنس 0% ہے، پہلی بار اسٹینڈ بائی 10% برائٹنس درج کریں، ہر بار جب آپ اسٹینڈ بائی برائٹنس کو ترتیب وار دبائیں اسٹینڈ بائی برائٹنس کے بعد 30% تک بحال کرنے کے مطابق 0% اسٹینڈ بائی برائٹنیس دوبارہ ہے، قانون کے دائرے کے مطابق۔

اشارے کی تقریب

ریڈ انڈیکیٹر—— AC پاور انڈیکیٹر: AC پاور سے منسلک ہونے پر، اشارے کی روشنی۔
اورنج انڈیکیٹر—— چارجنگ انڈیکیٹر : چارج ہونے پر انڈیکیٹر لائٹس اور فل چارج ہونے پر آف ہو جائیں۔
سبز اشارے—— مکمل چارج شدہ اشارے: مکمل بیٹری، اشارے کی لائٹس۔
غلطی کی ہدایات: چارج کرنے کے اشارے کو مسلسل آن ؛ فل چارجڈ انڈیکیٹر ٹمٹماتا ہے، یعنی کوئی بیٹری نہیں ہے یا بیٹری ٹوٹ جاتی ہے۔

ایمرجنسی موڈ برائٹنس سلیکشن سوئچ : سوئچ کے ذریعے ایمرجنسی موڈ میں لیمپ کی چمک کا انتخاب کیا جا سکتا ہے، پائیدار سپلائی اسپیئر بیٹریاں عام چمک کے تحت 3 گھنٹے، بیک اپ بیٹری کم چمک کے تحت، یہ 6 گھنٹے سے زیادہ پائیدار پاور سپلائی ہو سکتی ہے۔

تنصیب

1. برائے مہربانی اسے بچوں سے دور رکھیں۔
2. براہ کرم زیادہ درجہ حرارت / نمی اور حرکت پذیر اشیاء کی تنصیب سے گریز کریں۔
3. پوزیشن تک پہنچنے کے لیے قدرتی روشنی کا انتخاب کرنے کی کوشش کریں، قدرتی روشنی کا پتہ لگانے کے لیے آپٹیکل سینسر کا سسٹم بنائیں، اس بات کو یقینی بنانے کے لیے کہ لائٹ کنٹرول سسٹم کام کرنے کے معمول کے حالات میں ہے۔
4. براہ کرم بجلی کی فراہمی کے بعد شٹ ڈاؤن کی تصدیق کریں اور پھر انسٹال کریں۔
5. جب حساسیت کو زیادہ سے زیادہ منتقل نہیں کیا جاتا ہے تو ٹیسٹ سینسنگ فنکشن انسٹال کریں۔ جب تک انسانی سرگرمیوں کا دائرہ کار خود کار طریقے سے شامل کرنے کو پورا کرتا ہے۔

غلطی اور حل

1. انسٹال ہونے پر دن میں، کنٹرول پوٹینشیومیٹر کو دن کی پوزیشن تک لے جانا ضروری ہے (مثال کے طور پر، رات کے موڈ میں، یا ذاتی عادات کی بنیاد پر روشنی کے کنٹرول کی LUX قدر کو ایڈجسٹ کرنا)۔
2. جب چراغ ناکام ہوجاتا ہے، پیشہ ورانہ معائنہ کی ضرورت ہے.

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
