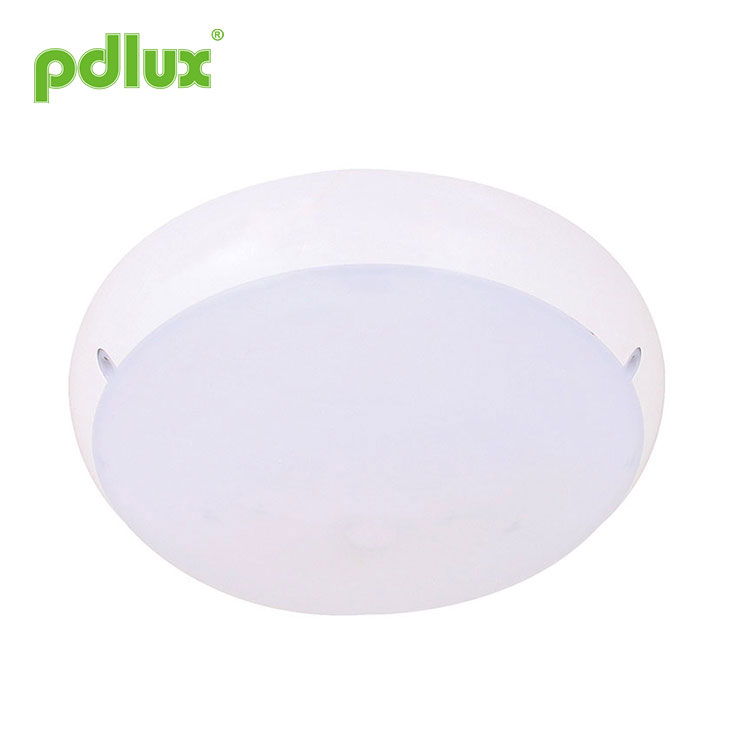

سرفیس ماؤنٹ راؤنڈ ایل ای ڈی سیلنگ لائٹ

PD-LED-205-ADC مائکروویو سینسر لائٹ انسٹرکشن

خلاصہ

یہ ایک نیا ڈیزائن کردہ انٹیلجنٹ سیلنگ ماؤنٹ مائکروویو سینسر ایل ای ڈی لائٹ ہے، جس میں ہنگامی حالت میں بجلی کی فراہمی کے اضافی کام ہیں۔ روشنی کا خود بخود AC ڈائریکٹ پاور یا بیٹری بیک اپ کے ذریعے انتظام کیا جاتا ہے، یعنی جب پاور فیل ہو جائے تو، بیٹری بیک اپ 3.5 واٹ کی پاور سپلائی کے لیے ذمہ دار ہو گا۔ لائٹ آن ہونے پر، برائٹ فلوکس 2300 lm سے زیادہ ہوگا، جو 60 واٹ انکینڈیسنٹ لیمپ (≈400lm) کے چار گنا کے برابر ہوگا۔ بیٹری بیک اپ مسلسل 3 گھنٹے سے زیادہ یا اس سے بھی زیادہ کے لیے سینسر توانائی کی بچت کے موڈ میں بجلی فراہم کر سکتا ہے۔ یہ کوریڈور، واشنگ روم، لفٹ لابی وغیرہ میں بڑے پیمانے پر لاگو ہوتا ہے۔ اس پروڈکٹ کو دو کنفیگریشنوں کے ساتھ ڈیزائن کیا گیا ہے: ایک سینسر لیمپ ہے جس میں ہنگامی حالت میں بجلی کی فراہمی کا کام ہوتا ہے اور دوسرا ایمرجنسی فنکشن کے بغیر ذہین سینسر لیمپ ہے۔ آپ عملی ضرورت کے مطابق خریداری کر سکتے ہیں۔ لیکن زیادہ تر معاملات میں، پہلے والے کو منتخب کرنا ضروری اور دانشمندانہ ہے، اس کے لیے کبھی کبھار بجلی کی بندش پریشانی، یا یہاں تک کہ خطرے کا باعث بنتی ہے۔

وضاحتیں

پاور سورس: 120-277VAC، 50/60Hz
ریٹیڈ LED: 24W Max.(AC)
3.5W زیادہ سے زیادہ (DC)
چارجنگ پاور: <4W زیادہ سے زیادہ۔(لائٹ آف اور لائٹ آن)
غلامی کی گنجائش: 100W زیادہ سے زیادہ۔
کام کرنے کا درجہ حرارت: -20-+55℃
HF سسٹم: 5.8GHz
بیٹری: 7.4V / 2000mAH لتیم بیٹری
مسلسل روشنی کا وقت: ≥180 منٹ
ٹرانسمیشن پاور: <0.2mW
وقت کی ترتیب: 10 سیکنڈ سے 30 منٹ (سایڈست)
پتہ لگانے کی حد: 2-10m (radii.) (سایڈست)
لائٹ کنٹرول: 10-2000LUX (سایڈست)
پتہ لگانے کا زاویہ: 360°
پاور فیکٹر: 0.9
برائٹ فلکس: 2200lm(3000K) 2300lm(4000K)
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
چراغ کا حصہ
ایل ای ڈی کی مقدار: 144 پی سی ایس

ہنگامی تقریب

انفارمیشن سینسر

فنکشن
فیصد چمک موڈ
دائیں ہاتھ کی ہدایات کے مطابق، ڈائل سوئچ کے ذریعے آپ فیصد چمک کو متحرک کرنے کے لیے LUX معیاری (<100LUX یا <200LUX ) کا انتخاب کر سکتے ہیں۔ جب محیطی چمک تقریباً 100LUX یا 200LUX سے کم ہوتی ہے، اگر پیش سیٹ تاخیر کے وقت میں کوئی سگنل نہیں پایا جاتا ہے، تو لیمپ 0%-30% برائٹنس موڈ میں داخل ہو جائے گا، اور سگنل کا پتہ چلنے تک برقرار رہے گا۔ آپ بٹن کے ذریعے چمک کے فیصد کو ایڈجسٹ کر سکتے ہیں، بٹن کو ایک بار دبائیں، اس سے آپریٹنگ انڈیکیٹر فلکر کے ساتھ 10% چمک بڑھ جائے گی۔ جب یہ 30% چمک بن جائے تو، بٹن کو ایک بار دبائیں، یہ 0% چمک پر واپس آجائے گا۔ نیم برائٹنیس موڈ میں، جب ماحول کی روشنی باہر نکلنے کے لیے ligt-کنٹرول قدر تک ہوتی ہے، تو یہ نیم چمک موڈ کو خود بخود ختم کر دے گی۔

اشارے کی تقریب
ریڈ انڈیکیٹر—— AC پاور انڈیکیٹر: AC پاور سے منسلک ہونے پر، اشارے کی روشنی۔
اورنج انڈیکیٹر—— چارجنگ انڈیکیٹر : چارج ہونے پر انڈیکیٹر لائٹس اور فل چارج ہونے پر آف ہو جائیں۔
سبز اشارے—— مکمل چارج شدہ اشارے: مکمل بیٹری، اشارے کی لائٹس۔
غلطی کی ہدایات: چارج کرنے کے اشارے کو مسلسل آن ؛ فل چارجڈ انڈیکیٹر ٹمٹماتا ہے، یعنی کوئی بیٹری نہیں ہے یا بیٹری ٹوٹ جاتی ہے۔

سپیکٹروگرام

ترتیب کا طریقہ ایک: پوٹینومیٹر
آپ کی ضرورت کو پورا کرنے سے پہلے اقدار کو ایڈجسٹ کرنے میں وقت لگ سکتا ہے۔

(1) کھوج کی حد کی ترتیب (حساسیت)

ڈیٹیکشن رینج ایک اصطلاح ہے جو زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے جو سینسر لائٹ کو 2.5m کی اونچائی پر نصب کرنے کے بعد، کم از کم پہنچ (تقریباً 2m radii) کو منتخب کرنے کے لیے ریچ کنٹرول کو مکمل طور پر گھڑی کی مخالف سمت میں موڑ دیں۔ ، اور زیادہ سے زیادہ رسائی (تقریباً 10m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: اوپر پتہ لگانے کا فاصلہ ایک ایسے شخص کی صورت میں حاصل کیا جاتا ہے جس کا قد درمیانی شکل کے ساتھ 1.6m~1.7m کے درمیان ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے تو پتہ لگانے کا فاصلہ بھی بدل جائے گا۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

نوٹس: اس پروڈکٹ کو استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن اڑتے پتوں اور پردوں، چھوٹے جانوروں یا طاقت کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگانے سے پیدا ہونے والے غیر معمولی ردعمل سے بچنے کے لیے زیادہ سے زیادہ گرڈ اور برقی آلات. مذکورہ بالا سبھی خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ہوگا، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

(2) وقت کی ترتیب

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 10 سیکنڈ (مکمل طور پر گھڑی کی سمت مڑیں) اور زیادہ سے زیادہ 30 منٹ (مکمل طور پر گھڑی کی سمت مڑیں)۔
اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں تقریباً وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ دوبارہ حرکت کا پتہ لگانا شروع کر سکے۔ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔

(3) لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً 10 سے 2000LUX تک لامحدود ہو سکتا ہے۔ تقریباً 10 lux پر شام سے صبح تک آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت موڑ دیں۔ ڈٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت دستک کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

نوٹ: براہ کرم تین فعال بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل بٹن اجزاء سے براہ راست جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا اسٹاپپر ہوتا ہے، جب آپ بٹنوں کو شروع سے آخر تک ایڈجسٹ کرتے ہیں تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ نان اسٹاپ مڑیں۔ ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔

1، راکنگ آبجیکٹ پر انسٹال ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ​​ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔

تنصیب کا طریقہ کار

ہمارے لیمپ میں ہم آہنگی کا فنکشن ہے، انہیں "ماسٹر اور نوکر" فنکشن بھی کہہ سکتے ہیں۔
"ماسٹر" سینسر کے چراغ کے ساتھ ہے، "نوکر" سینسر کے چراغ کے بغیر ہے"
جب "ماسٹر" کا لیمپ آن ہوگا تو "خادم" آن کے بعد چلے گا۔
جب "ماسٹر" کا چراغ بجھ جائے گا تو "خادم" بجھ جائے گا۔
اگر آپ کو اس فنکشن کی ضرورت ہے تو، جوڑنے کا طریقہ یہ ہے:
N آقا اور نوکر کے لیے ہے (N متوازی)، L آقا کے لیے ہے، K نوکر کے لیے ہے۔

غلطی اور حل

ایف سی سی کا بیان

1. یہ آلہ FCC قواعد کے حصہ 15 کی تعمیل کرتا ہے۔ آپریشن مندرجہ ذیل دو شرائط سے مشروط ہے:
(1) یہ آلہ نقصان دہ مداخلت کا سبب نہیں بن سکتا۔
(2) اس آلے کو موصول ہونے والی کسی بھی مداخلت کو قبول کرنا چاہیے، بشمول مداخلت جو غیر مطلوبہ کارروائی کا سبب بن سکتی ہے۔
2. تعمیل کے لیے ذمہ دار فریق کی طرف سے واضح طور پر منظور نہ کی گئی تبدیلیاں یا ترامیم صارف کے آلات کو چلانے کے اختیار کو ختم کر سکتی ہیں۔

نوٹ: اس سامان کی جانچ کی گئی ہے اور FCC قواعد کے حصہ 15 کے مطابق، کلاس B ڈیجیٹل ڈیوائس کی حدود کی تعمیل کرتے ہوئے پایا گیا ہے۔ یہ حدود رہائشی تنصیب میں نقصان دہ مداخلت کے خلاف معقول تحفظ فراہم کرنے کے لیے بنائی گئی ہیں۔

یہ سامان استعمال کرتا ہے اور ریڈیو فریکوئنسی توانائی کو خارج کر سکتا ہے اور، اگر انسٹال نہ کیا جائے اور ہدایات کے مطابق استعمال کیا جائے تو، ریڈیو مواصلات میں نقصان دہ مداخلت کا سبب بن سکتا ہے۔ تاہم، اس بات کی کوئی ضمانت نہیں ہے کہ کسی خاص تنصیب میں مداخلت نہیں ہوگی۔ اگر یہ سامان ریڈیو یا ٹیلی ویژن کے استقبالیہ میں نقصان دہ مداخلت کا باعث بنتا ہے، جس کا تعین آلات کو آف اور آن کر کے کیا جا سکتا ہے، تو صارف کی حوصلہ افزائی کی جاتی ہے کہ وہ درج ذیل میں سے ایک یا زیادہ اقدامات کے ذریعے مداخلت کو درست کرنے کی کوشش کرے:

● وصول کرنے والے اینٹینا کو دوبارہ ترتیب دیں یا دوسری جگہ منتقل کریں۔
● سامان اور وصول کنندہ کے درمیان علیحدگی میں اضافہ کریں۔
● سامان کو کسی ایسے سرکٹ پر آؤٹ لیٹ سے جوڑیں جس سے رسیور جڑا ہوا ہے۔
● مدد کے لیے ڈیلر یا کسی تجربہ کار ریڈیو/ٹی وی ٹیکنیشن سے مشورہ کریں۔

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں LEDS خراب ہو جاتے ہیں، تو آپ کو اسی درجہ بندی والے LEDS کا استعمال کرتے ہوئے مرمت کرنے کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

1. فیکٹری چھوڑتے وقت، بیٹری منقطع ہو جاتی ہے۔ پروڈکٹ استعمال کرتے وقت براہ کرم بیٹری کو جوڑیں۔
2. جب پروڈکٹ کا استعمال نہ کریں یا پروڈکٹ کو زیادہ دیر تک محفوظ نہ رکھیں، تو براہ کرم بیٹری کو منقطع کر دیں۔
3. اگر ضرورت ہو تو آپ کو تبدیل کرنے کے لیے ایک ہی ماڈل کی بیٹری کا انتخاب بہتر ہوگا۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا باعث ہوں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔

یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
