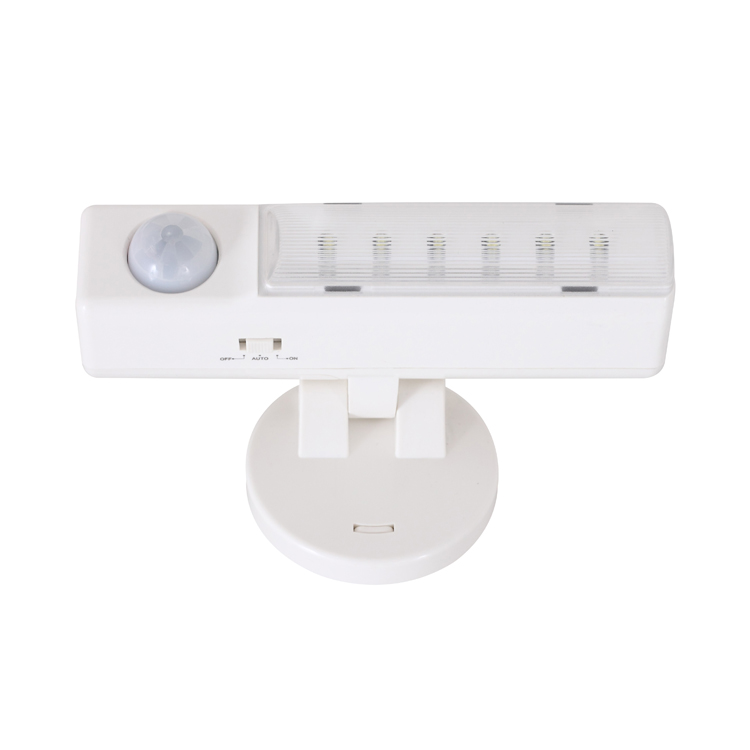

PIR انفراریڈ انڈکشن نائٹ لائٹ

انفراریڈ موشن سینسر لیمپ PD-PIR2024 ہدایات

خلاصہ

PIR انفراریڈ انڈکشن نائٹ لائٹ توانائی کی بچت موشن سینسر لیمپ کی ایک نئی قسم ہے۔ روشنی روشن ہو جاتی ہے اور سروس کا وقت زیادہ ہوتا ہے، یہ حرکت کو محسوس کرنے اور روشنی کو خود بخود آن کرنے کے لیے PIR ٹیکنالوجی کو اپناتا ہے۔ یہ ایک خودکار لیمپ ہے جو آنے پر آن ہو گا اور پتوں کے نکلنے کے بعد خود بخود بند ہو جائے گا۔ اگر آپ چاہتے ہیں کہ لائٹ طویل عرصے تک آن رہے، تو بس لائٹ کو آن کرنے کے لیے سوئچ کو "آن" کی ترتیب پر سلائیڈ کریں اور اسے آن رکھیں، جب تک کہ آپ سوئچ آف نہ کر دیں۔

وضاحتیں
طاقت کا منبع: 4X1.5V AA بیٹریاں
موجودہ کام کرنا: 90mA
جامد کرنٹ: 30~40uA
وقت کی تاخیر: 10±2 سیکنڈ
پتہ لگانے کی حد: 5m (24 ° C) زیادہ سے زیادہ
پتہ لگانے کا زاویہ: 120°
کام کرنے کا درجہ حرارت: -10 ~ + 40 ° C
رشتہ دار نمی: <93%RH
لائٹ کنٹرول:<10LUX
ایل ای ڈی کی مقدار: 6 پی سی ایس
واحد طاقت: 0.06W
شرح شدہ لوڈ: 0.36W زیادہ سے زیادہ

آپریشن
>بیٹری باکس میں 4X1.5VAA بیٹریاں ڈالیں۔
>سوئچ کو "آن" پر سلائیڈ کریں، لیمپ ہمیشہ آن رہتا ہے، یہاں کوئی احساس کام نہیں ہے۔
>سوئچ کو "آف" پر سلائیڈ کریں، لیمپ بند ہے؛
>جب ماحول کی روشنی 10 LUX سے کم ہو، سوئچ کو "AUTO" پر سلائیڈ کریں، سینسر چالو ہو جاتا ہے۔ حرکت کا پتہ چلنے پر لیمپ آن ہو جائے گا۔ آخری حرکت کا پتہ چلنے کے بعد لیمپ خود بخود 10±2 سیکنڈ بعد بند ہو جائے گا۔
>کم وولٹیج کا الارم: جب بیٹری کی طاقت میں کمی ہو، مصنوعات کے موبائل سگنل کا پتہ لگانے کے بعد۔
سرخ ایل ای ڈی ہر 5 سیکنڈ میں ٹمٹماتی رہے گی جب تک کہ صارف بیٹریاں تبدیل نہ کردے۔
>وقت میں تاخیر مسلسل شامل کی جاتی ہے: جب اسے پہلی انڈکشن کے بعد دوسرے انڈکشن سگنلز موصول ہوتے ہیں، تو یہ پہلے وقت کی تاخیر کی بنیاد پر ایک بار پھر وقت کی گنتی کرے گا۔
(براہ کرم خاکہ 1 دیکھیں)

توجہ

پروڈکٹ کو ان زونز میں استعمال نہیں کیا جانا چاہیے جن میں ہوا کا درجہ حرارت واضح طور پر تبدیل ہوتا ہے: مثال کے طور پر ایئر کنڈیشنگ اور ایئر ہیٹنگ؛
پتہ لگانے والی کھڑکی کے سامنے کوئی رکاوٹ یا حرکت کرنے والی چیز نہیں ہونی چاہیے تاکہ اس کا پتہ لگانے پر اثر پڑے۔

مسائل اور حل

① سینسر کی حساسیت کم ہے۔

براہ کرم چیک کریں کہ آیا پتہ لگانے والی کھڑکی کے سامنے سینسر کو سگنل موصول کرنے میں رکاوٹ ہے
براہ کرم چیک کریں کہ درجہ حرارت بہت زیادہ ہے؛
پیز چیک کریں کہ آیا سینس سگنل پتہ لگانے کی حد میں ہے؛

②سینسر خود بخود چراغ کو بند نہیں کر سکتا

چیک کریں کہ آیا پتہ لگانے کی حد میں مسلسل احساس سگنل موجود ہے؛
اگر بیٹری ضروری ہدایات کے مطابق ہے؛
اگر سینسر لیمپ کے قریب ہوا کا درجہ حرارت واضح طور پر تبدیل ہوتا ہے، مثال کے طور پر ایئر کنڈیشنگ یا ایئر ہیٹنگ وغیرہ۔

بیٹری نوٹس

1. بیٹری کی تفصیلات: 4x1.5V AA بیٹریاں۔
2. براہ کرم بیٹری کو صحیح طریقے سے انسٹال کریں۔
3. اگر پروڈکٹ کو لمبے عرصے تک استعمال نہیں کر رہے ہیں یا ذخیرہ اندوزی نہیں کر رہے ہیں، تو براہ کرم بیٹری کو ہٹا دیں۔
4. بیٹری کو چارج نہ کریں جو بیٹری کے رساو یا خطرے کا سبب بن سکتی ہے۔
5. بیٹری کو شارٹ سرکٹ، حرارتی، آگ میں ڈالنے یا اسے کھولنے کی کوشش نہ کرنے دیں۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ مشکلات پیدا ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
