ریڈار موونگ سینسر لیمپ

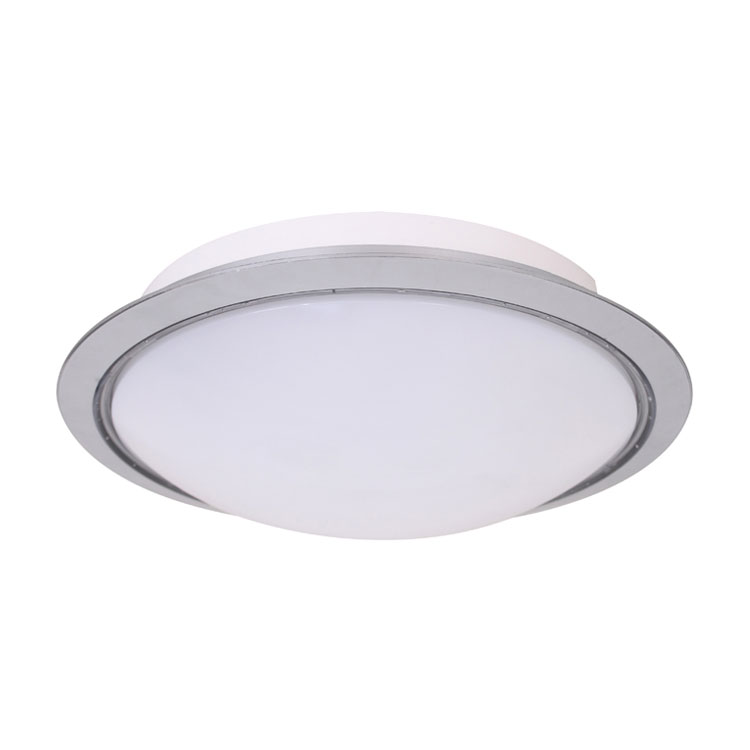

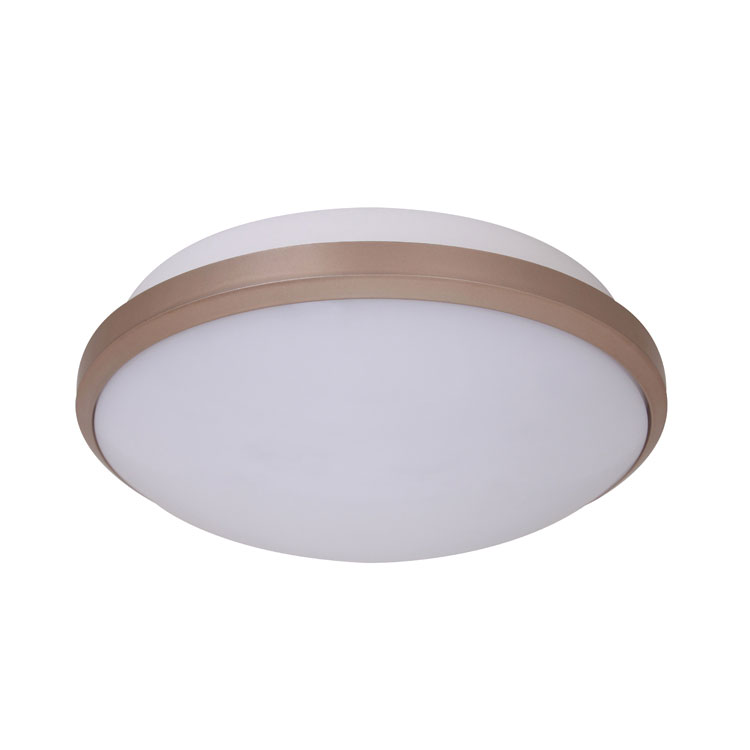

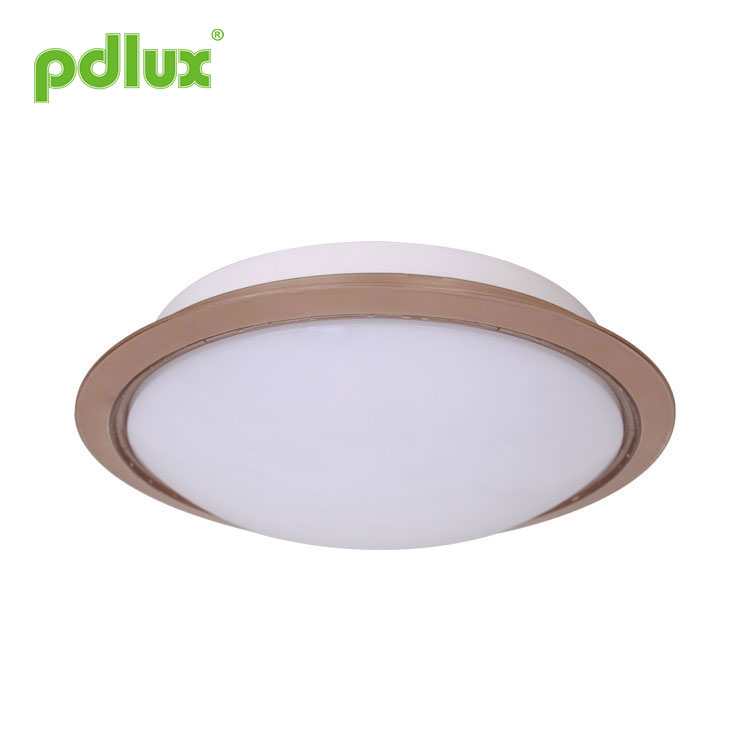

مائکروویو سینسر لیمپ PD-LED2034 ہدایات

خلاصہ

یہ ایک مائیکرو ویو سینسر ہے جو کنٹرول شدہ ایل ای ڈی لائٹس کو سوئچ کرتا ہے، مائیکرو ویو سینسر کو لیمپ میں بنایا گیا تھا، اس کے اندر 120pcs ہائی برائٹنس ایل ای ڈی ہیں، جس کی کل پاور 19 واٹ ہے۔ لائٹ آن ہونے پر، برائٹ فلوکس 800 lm سے زیادہ ہو گا، جو 60 واٹ انکینڈیسنٹ لیمپ (≈400lm) کے دو گنا کے برابر ہوگا۔ مائیکرو ویو سینسر سوئچ ایک نئی قسم کا خودکار سوئچ ہے جو آواز کے سوئچ اور انفراریڈ سینسر سوئچ کے بعد آتا ہے۔ پتہ لگانے کے طریقے کے دیگر کے مقابلے میں درج ذیل فوائد ہیں: 1. غیر رابطہ کا پتہ لگانا، 2. خراب ماحول کے لیے موزوں، مدافعتی درجہ حرارت، نمی، شور، ہوا، دھول، روشنی…3.RF مداخلت کی صلاحیت، 4.
ٹرانسمیشن پاور صرف 0.3 میگاواٹ، یہ انسانی جسم کو نقصان نہیں پہنچائے گا. آسان تنصیب + آسان وائرنگ۔

ہم لائٹنگ کنٹرول میں اس حساس ایڈوانس سینسر سوئچ کو اپناتے ہیں، جس سے لائٹ خود بخود آن ہو جاتی ہے جب کوئی آتا ہے، باہر جانے پر خود بخود بند ہو جاتا ہے، گلیارے کی سیڑھیوں، لونگ روم اور بیڈ رومز میں وسیع پیمانے پر استعمال کے علاوہ، اسے انسٹال بھی کیا جا سکتا ہے۔ غسل خانے میں.

بلٹ میں مائکروویو سینسر سوئچ پلاسٹک، شیشے، لکڑی میں گھس سکتا ہے۔ لہذا اسے شیشے یا پلاسٹک کے شیل لیمپ میں نصب کیا جا سکتا ہے اس سے توانائی کے لیے روشنی کے مختلف انداز میں مائکروویو سینسر سوئچ لگانے کی اجازت ملتی ہے۔
اختیار. اب، ہم مختلف ترجیحات کے ساتھ مختلف لوگوں کی ضروریات کو پورا کرنے کے لیے مختلف قسم کے مائیکرو ویو سینسر ایل ای ڈی لیمپ فراہم کر سکتے ہیں۔

اس لیمپ کو کئی ٹکراؤ کے ساتھ ڈیزائن کیا گیا ہے، یعنی بغیر سینسر کے خالص ایل ای ڈی لیمپ؛ سینسر کے ساتھ خودکار LED لیمپ؛ بیٹری بیک اپ کے ساتھ خودکار LED لیمپ جو کہ ایمرجنسی فنکشن (PD-LED2034-D) ہے۔

ہر حصے کا نام

وضاحتیں

پاور سورس: 100-240V/AC
پاور فریکوئنسی: 50/60Hz
شرح شدہ لوڈ: 19W زیادہ سے زیادہ
HF سسٹم: 5.8GHz
وقت کی ترتیب: 8 سیکنڈ سے 12 منٹ (سایڈست)
پتہ لگانے کی حد: 1-10m (radii.) (سایڈست)
لائٹ کنٹرول: 10-2000LUX (سایڈست)
پتہ لگانے کا زاویہ: 360°
ٹرانسمیشن پاور: <0.3mW
اسٹینڈ بائی پاور: <0.9W
چمکیلی بہاؤ: 850lm (گرم سفید)
660lm (سرد سفید)
تحفظ: کلاس 2
مواد: باڈی: پی سی لیمپ شیڈ: پی سی
کام کرنے کا درجہ حرارت: -20 ~ + 55 ℃
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
ایل ای ڈی کی مقدار: 120PCS (T5050)

پتہ لگانے کی حد کی ترتیب (حساسیت)

پتہ لگانے کی حد وہ اصطلاح ہے جو 2.5m کی اونچائی پر سینسر لائٹ لگانے کے بعد زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، پتہ لگانے کی حد کنٹرول کو مکمل طور پر گھڑی کی سمت موڑ دیں تاکہ کم سے کم پتہ لگانے کی حد (تقریباً .1m radii)، اور زیادہ سے زیادہ پتہ لگانے کی حد (تقریباً 10m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: مندرجہ بالا پتہ لگانے کی حد ایک ایسے شخص کی صورت میں حاصل کی جاتی ہے جو درمیانی شکل کے ساتھ 1.6m~1.7m لمبا ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر شخص کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے، تو پتہ لگانے کی حد بھی بدل جائے گی۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

پاور نیٹ ورک پلس مداخلت کو روکنے کے حل مصنوعات:
علاقائی مداخلت کے پاور نیٹ ورک کے فرق کی وجہ سے، مداخلت کی نبض غیر یقینی ہے، اس لیے صارف کو تجویز نہیں کی جاتی ہے کہ وہ استعمال کرتے وقت حساس کو میکسیم سے ایڈجسٹ کریں۔ تجویز: براہ کرم مناسب فاصلے پر حساس کو انسٹال کریں اور ایڈجسٹ کریں، سیٹ نہ کریں۔ غلط کام کو روکنے کے لیے زیادہ سے زیادہ حساسیت۔

توجہ: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب پوزیشن پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، اس سے بچنے کے لیے کہ پروڈکٹ عام طور پر غلط حرکت کی وجہ سے کام نہیں کرتا ہے۔ کیونکہ حساسیت بہت زیادہ ہے آسانی سے غلط کا پتہ لگائیں ہوا کے اڑانے والے پتوں اور پردوں، چھوٹے جانوروں اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت۔ وہ تمام لوگ جو پروڈکٹ کی رہنمائی کرتے ہیں وہ عام طور پر کام نہیں کرتے ہیں!
جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

مائیکرو ویو برقی مقناطیسی میدان پر دھات یا شیشے کے مواد کے ذریعے انعکاس کے لیے پتہ لگانے کا فاصلہ کئی گنا بڑھ سکتا ہے۔ اس طرح، مناسب پتہ لگانے کے فاصلے تک پہنچنے کے لیے حساسیت کو کم کریں۔ غلطی کی نشاندہی سے بچنے کے لیے کبھی بھی SENS نوب کو زیادہ سے زیادہ قدر کی طرف مت موڑیں۔ نیز آس پاس کا ماحول خرابی کی کارروائی کا باعث بنے گا، جیسے وہاں سے گزرنے والی گاڑیاں یا ہوا کی وجہ سے بھٹکنے والی اشیاء۔ پروڈکٹس کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہیے، ورنہ ان میں مداخلت خرابی کا سبب بنے گی۔

حساسیت پوٹینومیٹر کا صحیح استعمال: جیسا کہ تصویر میں دکھایا گیا ہے، نوب حساسیت کو ایڈجسٹ کرنے میں مہارت رکھتا ہے۔ استعمال کرنے پر، صارف دستک کو درمیان میں ایڈجسٹ کر سکتا ہے۔ یقیناً، عملی استعمال کے عمل میں، اگر آپ محسوس کرتے ہیں کہ حساسیت ٹھیک ہے ، آپ کو اسے ایڈجسٹ کرنے کی ضرورت نہیں ہے۔ اگر آپ کو لگتا ہے کہ یہ کم ہے، تو آپ اسے مناسب طریقے سے اوپر ایڈجسٹ کر سکتے ہیں۔ کچھ ماحول کی وجہ سے غلط کارروائی کی وجہ بنی، جیسے کہ کار کا گزرنا، ہوا سے آبجیکٹ فلائی اور اسی طرح (تصویر 2 تصویر 3)، اس لیے ہم مشورہ دیتے ہیں کہ حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہیں کیا گیا تھا۔

وقت کی ترتیب

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 8 سیکنڈ (مکمل طور پر گھڑی کی سمت مڑیں) اور زیادہ سے زیادہ 12 منٹ (مکمل طور پر گھڑی کی سمت مڑیں)۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں تقریباً وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ دوبارہ حرکت کا پتہ لگانا شروع کر سکے۔ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔

انتباہ: انسٹالیشن ٹیسٹ کے عمل میں، براہ کرم سینسر لیمپ سے بہت دور رہیں، کیونکہ یہ آپ یا عملے کی جانچ کرنے کے بعد آن ہو جائے گا۔

براہ کرم جانچ کرتے وقت سینسر لیمپ کے ساتھ ایک خاص فاصلہ رکھیں، بصورت دیگر، پتہ لگانے کی حد میں آپ کا پتہ لگانے کے بعد سینسر لیمپ آن ہو جائے گا۔

لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ 10-2000lux۔ تقریباً 10 lux پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دیتے وقت نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

LUX knob کا استعمال سینسر لیمپ کو ایڈجسٹ کرنے کے لیے کیا جاتا ہے جہاں سینسر کے ذریعے آن کیا جا سکتا ہے، اس کے علاوہ، ہم گاہک کی ضروریات کے مطابق مناسب جگہ کا انتخاب کر سکتے ہیں۔

روشنی کی منتقلی کی جگہ کو اس جگہ پر تبدیل کریں جہاں دن کی روشنی نظر آتی ہے۔

نوٹ: براہ کرم تین فعال بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔

1. براہ کرم اسے انسٹال کرتے وقت بچوں سے دور رکھیں۔
2. براہ کرم انسٹال کرنے سے گریز کریں جہاں درجہ حرارت یا نمی زیادہ ہو۔
3. براہ کرم تنصیب سے پہلے بجلی کاٹ دیں۔

• مرحلہ 1 لیمپ کو دو حصوں میں الگ کریں: A اور B۔

• Step2 knobs کو مثالی حالات کی طرف موڑ دیں۔
(براہ کرم اوپر دیئے گئے FUNCTION حصے کے مطابق ترتیبات کی وضاحت کریں۔)
• مرحلہ3 ڈرلنگ کا نشان بنانے کے لیے پروڈکٹ کی بنیاد کو چھت پر رکھیں۔
• مرحلہ 4 پروڈکٹ کو اس جگہ پر انسٹال کریں جہاں آپ نے نشان زد کیا ہے۔
• مرحلہ 5 پلاسٹک کے توسیعی اسکرو کو اس سوراخ میں گھسائیں جسے آپ ڈرل کرتے ہیں۔
• مرحلہ 6 وائرنگ پر جڑنے کے لیے پاور لائن کو لائن ہول میں ڈالیں۔
• مرحلہ7 پیچ کے ساتھ منتخب جگہ پر پروڈکٹ کی بنیاد کو درست کریں۔
• مرحلہ 8 لیمپ شیڈ کو گھڑی کی سمت میں بیس میں گھمائیں۔ تنصیب مکمل ہو گئی۔

غلطی اور حل

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں LEDS خراب ہو جاتے ہیں، تو آپ کو اسی درجہ بندی والے LEDS کا استعمال کرتے ہوئے مرمت کرنے کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

●براہ کرم پروفیشن انسٹالیشن کے ساتھ تصدیق کریں۔
●براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
●یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک پرزوں کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ پریشانیاں ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ کو اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
