فوٹو الیکٹرک اسموک الارم

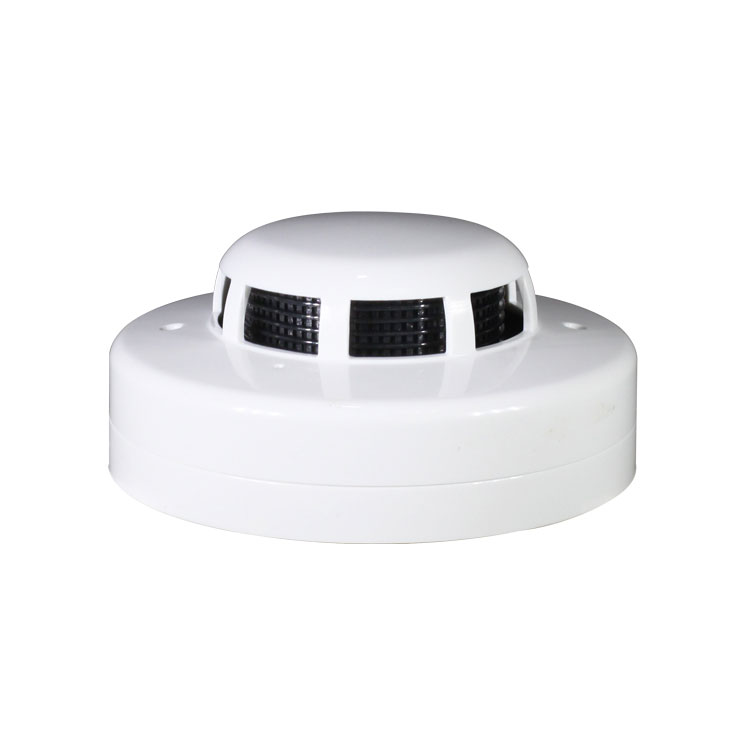

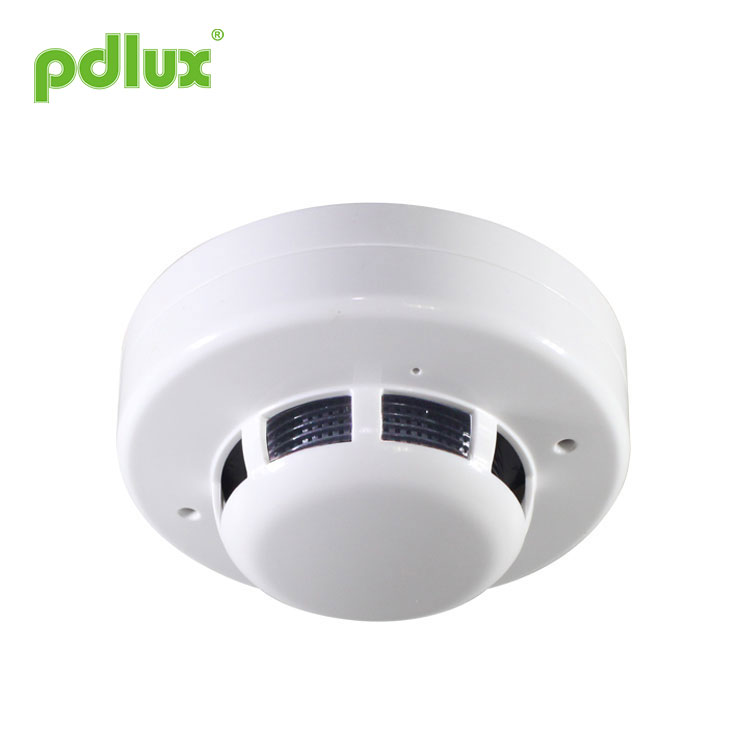

دھواں پکڑنے والا PD-SO928D

پروڈکٹ کا سائز

خلاصہ

پروڈکٹ فوٹو الیکٹرک اسموک ڈیٹیکٹر کی ایک نئی قسم ہے، جب یہ دھوئیں کا پتہ لگاتا ہے، تو یہ فوری طور پر سگنل آؤٹ پٹ کرے گا اور منسلک یونٹ کو کام کرنے کے لیے متحرک کرے گا، جو آپ کو پہلے سے بتاتا ہے کہ آگ لگ جائے گی اور ناپسندیدہ نقصان سے بچ جائے گا، اور آپ کو حفاظت اور سہولت فراہم کرے گا۔

وضاحتیں

طاقت کا منبع: DC12V~DC33V
جامد کرنٹ: ~60uA
الارم کرنٹ: ≤30mA
کام کرنے کا درجہ حرارت: -10 ° C ~ 40 ° C
کام کرنے والی نمی: 10%-95%RH نان کنڈینسنگ
ڈبل انڈیکیٹر۔

جہاں سموک ڈیٹیکٹر نصب کرنا مناسب ہو۔

1. سب سے پہلے، آپ کو ہر بیڈ روم اور راستے میں کم از کم ایک آئٹم انسٹال کرنا ہوگا۔
2. جب آگ لگتی ہے، تو سیڑھیاں آپ کے لیے جلدی سے باہر نکلنے کے لیے اہم ہوتی ہیں، اس لیے آپ کو سیڑھیوں کے اوپر ایک سموک ڈیٹیکٹر نصب کرنا چاہیے۔
3. تیار شدہ اٹاری اور تہہ خانے سمیت ہر منزل پر ہر جگہ کے لیے کم از کم ایک سموک ڈیٹیکٹر درکار ہے۔
4. ہر برقی سہولت کے آگے ایک ڈیٹیکٹر لگائیں۔

5. بہتر ہے کہ آپ چھت کے بیچ میں دھواں پکڑنے والا نصب کریں کیونکہ دھواں ہمیشہ پھیلتا رہے گا۔
6. اگر کسی وجہ سے آپ اسے چھت کے وسط میں انسٹال کرنے سے قاصر ہیں، تو آپ کو انہیں دیوار سے کم از کم 10 سینٹی میٹر کے فاصلے پر انسٹال کرنے کی بھی ضرورت ہوگی۔
7. اگر آپ انہیں دیوار پر لگانا چاہتے ہیں، تو انہیں چھت سے 10-30.5 سینٹی میٹر نیچے انسٹال کریں۔ شکل 1.
8. جب آپ کا ہال 9 میٹر سے زیادہ لمبا ہو، تو آپ کو متعدد ڈیٹیکٹر لگانے کی ضرورت ہوتی ہے۔
9. ڈھلوان چھت والے کمرے میں، اوپر سے 0.9 میٹر کے فاصلے پر الارم لگائیں۔ شکل 2
10. الگ کرنے کے قابل گھر میں دھوئیں کا پتہ لگانے والا کیسے نصب کریں۔ موبائل ہاؤس میں موصلیت کا فقدان ہے، اس لیے آپ ڈیٹیکٹر کو چھت سے 10-30.5 سینٹی میٹر کے فاصلے پر نصب کریں گے۔

جہاں سموک ڈیٹیکٹر لگانے کے قابل نہ ہو۔

1. اس جگہ پر یا اس کے قریب جہاں جلنے والے ذرات اکثر موجود ہوتے ہیں، جیسے: کچن، گیراج (ایگزاسٹ گیس)، چولہا، واٹر ہیٹر یا آئلر کے قریب۔
3. ایک مرطوب یا مرطوب جگہ میں؛ یا شاور والے باتھ روم کے قریب۔
4. خاک آلود، گندی یا چکنائی والی جگہ پر۔
5. بہت ہوادار علاقوں میں، دھواں یونٹ سے مکمل طور پر اُڑ جائے گا۔
6. ایئر ریکارڈنگ ایریا میں، یہ سینسنگ چیمبر کو بلاک کر دے گا۔
7. فلوروسینٹ لیمپ سے فاصلہ 305mm سے کم ہے۔ الیکٹریکل "شور" سینسر کے ساتھ مداخلت کر سکتا ہے.
8. "ڈیڈ ایئر" کی جگہ میں، مثال کے طور پر، شکل 1 میں، کونے کے قریب 10 سینٹی میٹر سے کم۔
9. تمباکو نوشی کے کمرے میں دھواں پکڑنے والے کا پتہ لگانا آسان ہے۔

تنصیب

انتباہ: ڈیٹیکٹر انسٹال کرنے سے پہلے لوپ پاور کو بند کر دیں۔
1. سب سے پہلے پروڈکٹ کور کو گھڑی کے مخالف گھماؤ کے ذریعے بند کر دیں؛
2۔ پروڈکٹ پر نشانات اور ہدایات پر کنکشن کی ہدایات کے مطابق تاروں کو متعلقہ پوزیشنوں سے جوڑیں۔
3. تمام ڈیٹیکٹر انسٹال ہونے کے بعد، کنٹرول یونٹ کو بجلی فراہم کریں؛
4. ٹیسٹ سیکشن کے مطابق پکڑنے والے کی جانچ کریں۔
5. کنٹرولر سسٹم پر ڈیٹیکٹر کو دوبارہ ترتیب دیں۔
6. کام کی حالت میں داخل ہونے کے لیے متعلقہ محکمے کے نظام کو مطلع کریں۔

نوٹ: 4 وائرڈ کنکشن ذیل میں ہے۔

① ٹرمینل 5 کنیکٹ" +"
② ٹرمینل 2 کنیکٹ "–"
③ ٹرمینل 6 اور 3(4) کنیکٹ ریلے آؤٹ پٹ ٹرمینل۔

انتباہ: پروڈکٹ کی تنصیب کے دوران، براہ کرم محتاط رہیں کہ دھوئیں کا پتہ لگانے والے کمرے میں دھول نہ جانے دیں۔

پرکھ

تنصیب اور دیکھ بھال کی صفائی کے بعد ڈیٹیکٹر کا ٹیسٹ ہونا ضروری ہے۔
نوٹ: ٹیسٹ سے پہلے، متعلقہ مینجمنٹ ڈپارٹمنٹ سموک ڈیٹیکٹر سسٹم کو دیکھ بھال کے لیے مطلع کیا جائے گا اور اس لیے وہ کام کرنا بند کر دے گا۔ غیر ضروری الارم لنکیج سے بچنے کے لیے اس علاقے یا سسٹم کی لاجک کنٹرول حرکی توانائی کو کاٹ دیں جسے برقرار رکھا جائے گا۔ اس بات کو یقینی بنائیں کہ ڈٹیکٹر درست طریقے سے وائرڈ ہے اور سسٹم کو طاقت دیتا ہے۔ پاور سپلائی کے بعد، 80 سیکنڈ ڈٹیکٹر کو مستحکم طریقے سے کام کرنے دیں اور پھر اسے مندرجہ ذیل ٹیسٹ کریں؛
1. پاور سوئچ کریں، اشارے کو ہر 20 سیکنڈ میں ایک بار فلیش ہونا چاہیے۔
2. ٹیسٹ پن (1.5 ملی میٹر سے کم قطر) کو سوراخ میں تقریباً 2-3 سیکنڈ تک دبائیں، اور اشارے کو ہمیشہ روشن ہونا چاہیے۔
3. اگر انڈیکیٹر روشن نہیں ہوتا ہے، تو براہ کرم چیک کریں کہ آیا ٹیسٹ پن درست طریقے سے استعمال ہوا ہے۔
4. دھوئیں کا ٹیسٹ: ڈٹیکٹر کے کنارے پر ایک دھواں دار لکڑی کی چھڑی یا روئی کا کور لیں اور الارم تک دھوئیں کو ڈیٹیکٹر میں اڑا دیں۔
انتباہ: مندرجہ بالا ٹیسٹ کی وجہ سے، بجلی کی فراہمی کے لمحہ بہ لمحہ بند ہونے کے بعد ہی ڈیٹیکٹر کو ری سیٹ کیا جا سکتا ہے۔ اگر ڈیٹیکٹر مذکورہ ٹیسٹ میں ناکام ہو جاتا ہے تو چیک کریں کہ وائرنگ درست ہے۔

ٹیسٹ پن (قطر 1.5 ملی میٹر سے کم)

باقاعدہ دیکھ بھال

1. ہفتے میں کم از کم ایک بار ٹیسٹ کریں۔
2. مہینے میں کم از کم ایک بار دھواں پکڑنے والے کو صاف کریں۔
نرمی سے ویکیوم کرنے کے لیے ویکیوم نرم برش اٹیچمنٹ کا استعمال کریں۔
3۔ دھوئیں کا پتہ لگانے والوں کو صاف کرنے کے لیے کبھی بھی پانی یا صابن کا استعمال نہ کریں کیونکہ وہ سامان کو نقصان پہنچا سکتے ہیں۔

جب آگ لگ جائے تو کیا کرنا چاہیے۔

1. فائر اسٹیشن کو کال کریں۔
2. گھبرائیں نہیں اور پرسکون رہیں۔ ایڈوانس پلان کے راستے سے جتنی جلدی ممکن ہو نکلیں، چیزیں حاصل کرنے میں زیادہ وقت ضائع نہ کریں۔
3. محسوس کریں کہ اگر دروازہ گرم ہے۔ اگر یہ گرم ہے، تو براہ کرم دروازہ نہ کھولیں؛ اگر نہیں، تو آپ کو شعلے کو داخل ہونے سے بھی روکنا چاہیے، آپ فرار ہونے کے لیے دوسرے راستوں کا انتخاب کر سکتے ہیں۔
اپنی ناک اور منہ کو گیلے تولیے سے ڈھانپیں اور دھوئیں سے سانس نہ لیں۔
5. فرار ہونے کے بعد، اس بات کو یقینی بنانے کے لیے متعین جگہ پر جمع ہوں کہ وہ شخص زخمی یا ہلاک نہیں ہوا ہے۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی منقطع کر دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی منقطع کر دی ہے۔
● غلط آپریشن کی وجہ سے نقصان ہوا، مینوفیکچرر کوئی ذمہ داری نہیں لیتا ہے۔
اس ہدایت کو، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کیا جانا چاہیے۔
