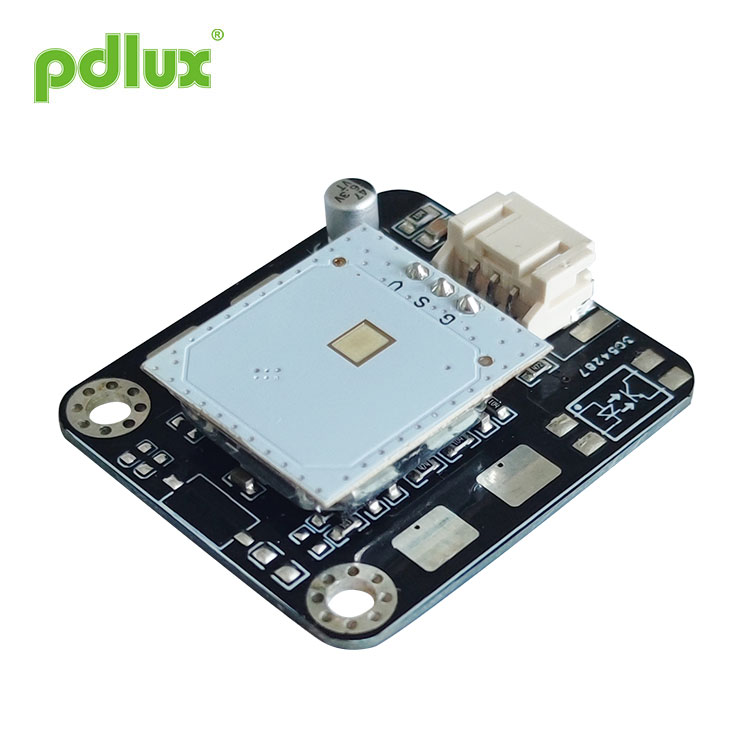

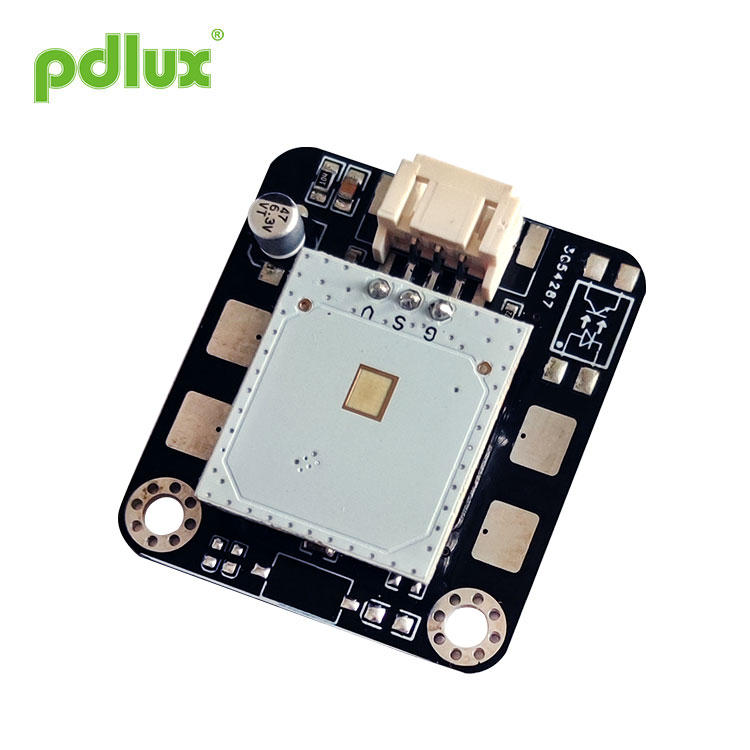

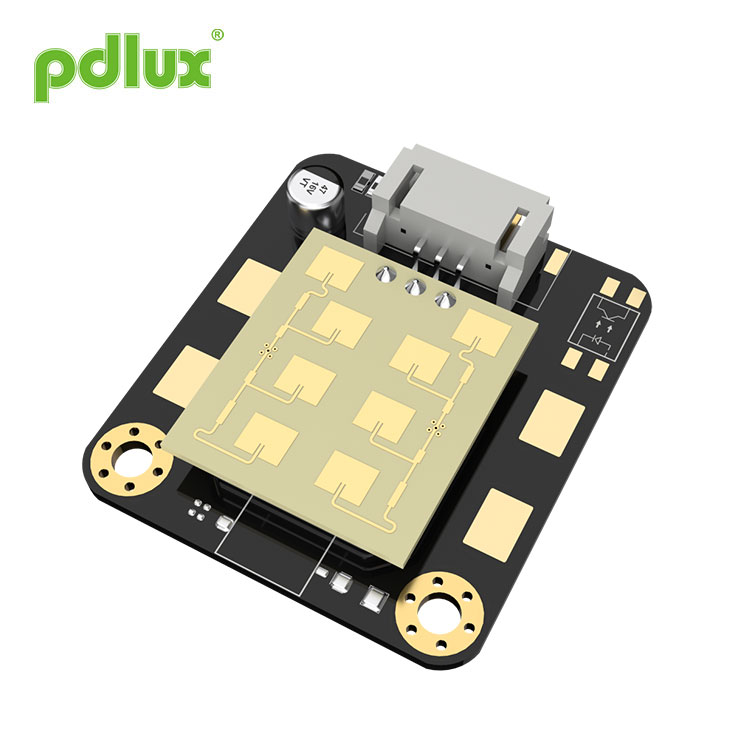

PDLUX PD-V18-M1 ملی میٹر لہر سینسر
PDLUX PD-V18-M1 ملی میٹر ویو سینسر ایک ایپلی کیشن ماڈیول ہے جس میں ایک سپر ملی میٹر ویو سینسر اور ایک امپلیفیکیشن سرکٹ + MCU شامل ہے جو غیر رابطہ کنٹرول کے لئے ڈیزائن کیا گیا ہے۔ قریب قریب کی لہر سینسنگ کے لئے اسے کنٹرولر ماڈیول بھی کہا جاسکتا ہے۔ اس کے اطلاق کے منظرنامے بہت وسیع ہیں ، آپ 10-30 سینٹی میٹر کے مختلف زاویوں پر بجلی کے کام کو کنٹرول کرسکتے ہیں یا اپنے ہاتھ کی لہر سے بند کرسکتے ہیں ، اور آپ جھولوں کی تعداد کے ساتھ مختلف پروڈکشن بھی تیار کرسکتے ہیں۔ مثال کے طور پر: بجلی کا دروازہ کھولنے کے لئے ایک جھول ؛ لائٹنگ سسٹم کھولنے کے لئے دو جھولے۔ خاص طور پر وبا کے بپتسمہ کے بعد ، لوگوں کو عوامی رابطہ سوئچ کے خلاف دلی مزاحمت ہوتی ہے۔ یہی وجہ ہے کہ ہم نے ایک ویو سینسر سسٹم تیار کیا ہے ، جس کا اطلاق اسی طرح کے برقی اور الیکٹرانک مصنوعات پر بھی کیا جاسکتا ہے ، لہذا آپ کو تخیل کے ل more مزید گنجائش مل سکتی ہے۔
ماڈل:PD-V18-M1
انکوائری بھیجیں۔
PDLUX PD-V18-M1 ملی میٹر لہر سینسر
خصوصیات:
یہ ایک ایپلی کیشن ماڈیول ہے جو خاص طور پر غیر رابطہ کنٹرول کے لئے ڈیزائن کیا گیا ہے۔ ڈیزائن کے آغاز میں ، ہم پوری طرح سے مختلف مصنوعات میں مصنوعات کے اطلاق پر غور کیا گیا ، لہذا ہم نے ملی میٹر ویو موبائل سینسر کو خصوصی طور پر ڈیزائن کیا (24.125GHz) الٹرا چھوٹے سائز میں حجم ، اور سگنل امپلیفیکیشن سرکٹ اور ایم سی یو کا پی سی بی پر منصوبہ بنایا گیا تھا ، جو کمپیکٹ اور مستحکم تھا۔ ماڈیولز جو 10-30 سینٹی میٹر کی حد میں لاگو ہوسکتے ہیں وہ بجلی کے آلات کو کنٹرول کرسکتے ہیں ہاتھ کی لہر کے ساتھ. صارفین اسے ضرورت کے مطابق مختلف مصنوعات پر لاگو کرسکتے ہیں۔ سینسنگ فاصلے کو اپنی مرضی کے مطابق بنایا جاسکتا ہے گاہک کی ضروریات کے مطابق۔
تکنیکی پیرامیٹرز
|
پیرامیٹر |
نوٹ |
منٹ |
ٹائپ |
زیادہ سے زیادہ |
اکائیوں |
|
سپلائی وولٹیج |
وی سی سی |
3.0 |
5.0 |
5.2 |
V |
|
موجودہ کھپت |
آئی سی سی |
10 |
18 |
20 |
ایم اے |
|
آپریٹنگ درجہ حرارت |
اوپر |
-30 ~+85 |
℃ |
||
|
اسٹوریج کا درجہ حرارت |
TSTG |
-10 |
+60 |
℃ |
|
|
تعدد ترتیب |
f |
24.000 |
24.125 |
24.250 |
گیگاہرٹز |
|
ایک ریڈیٹڈ پاور (AUTHP) |
pout |
<2.0 |
<2.5 |
<3.0 |
میگاواٹ |
|
اسٹوریج محیط نمی |
45 ٪ ~ 65 ٪ |
RH |
|||
انٹرفیس کی تعریف
ایپلی کیشن ماڈیول کا انٹرفیس ایک پن ہیڈر ہے جس میں 2.0mmx3pin کی پچ ہے۔
نوٹ: اس ماڈیول کا فکسڈ وولٹیج 5V ہے ، اگر 3V پر لاگو ہوتا ہے تو ، کارکردگی کے اختلافات ہوسکتے ہیں
تنصیب
1. سامان کو پہنچنے والے نقصان سے بچنے کے ل care ، دیکھ بھال کی جانی چاہئے۔ ESD تحفظ کے اقدامات بالکل بھی اٹھائے جائیں اسٹوریج ، ہینڈلنگ ، اسمبلی اور جانچ کے مراحل۔ اس ماڈیول کے ریڈار اینٹینا اور پنوں کو مت لگائیں ، اور ایسا نہ کریں پیمائش کرنے کے لئے ایک ملٹی میٹر کے ساتھ پنوں کو چھوئے۔
2. PD-V18-M1 کے باہر انسٹال ہونے کے لئے ، جب بارش ہو رہی ہے تو ڈیٹیکٹر بارش کے اشارے کا پتہ لگاسکتا ہے۔ یعنی راڈار بارش کے دن باہر نکالا جانے والا ڈیٹیکٹر بارشوں کا پتہ لگاسکتا ہے۔
خصوصی یاد دہانی
ملی میٹر لہر سینسر استعمال ہونے کی وجہ سے ، دھات کا مواد سینسر کے سامنے ، اور انجینئرنگ پلاسٹک کے سامنے استعمال نہیں کیا جاسکتا ہے رہائش کے مواد کے طور پر استعمال ہونا چاہئے۔ کیونکہ یہ ایک چھوٹا سا پاور سگنل ٹرانسیور ہے ، جو کیسنگ کی موٹائی ہے سگنل کی توجہ میں بھی ایک خاص ڈگری کا فرق ہے۔ آرڈر کرنے سے پہلے ، صارف کو استعمال کو مکمل طور پر سمجھانا چاہئے ماحولیات اور ضروریات ، اور اگر ضروری ہو تو ، جن مصنوعات کو انسٹال کرنے کی ضرورت ہے وہ ہمیں فراہم کی جاسکتی ہے ، اور ہم کر سکتے ہیں ان کو درزی کریں۔
مختلف مصنوعات پر استعمال ہونے پر اس پروڈکٹ کا اثر قدرے مختلف ہوگا۔ صارف کسی ورژن کے ساتھ آرڈر کرنے کی درخواست کرسکتے ہیں حساسیت کو تراشنا ، اور خصوصی تقاضوں کو PDLUX کے ساتھ پیشگی وضاحت کی جاسکتی ہے۔ مختلف سینسر اور سافٹ ویئر صارف کی مختلف ضروریات کے مطابق الگورتھم کا انتخاب کیا جاسکتا ہے۔ یہ ماڈیول 3V-5V مداخلت سے پاک ڈی سی بجلی کی فراہمی پر کام کرسکتا ہے۔
کیا ہوسکتا ہے: پتہ لگانے کی حد میں حرکت پذیر شے کی عدم موجودگی میں ، آزمائشی غلط استعمال عام طور پر ایک کی وجہ سے ہوتا ہے مداخلت کا طاقتور ذریعہ۔ مثال کے طور پر ، سیریز میں بجلی کی ہڈی کے ذریعے مداخلت ؛ مثال کے طور پر ، مداخلت موبائل فون سے ؛ مثال کے طور پر ، ویلڈنگ مشین کو ویلڈنگ کرتے وقت آرک کی وجہ سے مضبوط مداخلت۔ براہ کرم کی موجودگی کے لئے مداخلت کے مذکورہ بالا ذرائع کو ڈبل چیک کریں۔
توقع کی جاتی ہے کہ مذکورہ بالا یاد دہانیوں کو احتیاط سے پڑھا جائے گا اور سمجھا جائے گا۔
