PDLUX PD-V12360A/B K-Band اعلی حساسیت موشن سینسر برائے اسمارٹ سوئچ اینڈ سیکیورٹی
سمارٹ سوئچ اینڈ سیکیورٹی کے لئے PDLUX PD-V12360A/B K-Band اعلی حساسیت موشن سینسر ایک پیٹنٹڈ اعلی حساسیت کا سینسر ہے جو PDLUX کی تکنیکی ٹیم نے K-Band 360 ڈگری کا پتہ لگانے کے لئے تیار کیا ہے۔ اس میں V12360A اور V12360B شامل ہیں۔ A اور B کے درمیان کارکردگی کا فرق مختلف پتہ لگانے والے ریڈی میں ہے۔
ماڈل:PD-V12360A/B
انکوائری بھیجیں۔
PD-V12360A/B 24.125GHz مائکروویو موشن سینسر
درخواست
.ذہین سوئچ
.وال ہنگ سوئچ
.گھسنے والے کا پتہ لگائیں
PD-V12360 سیریز سینسر ایک پیٹنٹڈ اعلی حساسیت کا سینسر ہے جو تیار کیا گیا ہے کے بینڈ 360 ڈگری کا پتہ لگانے کے لئے PDLUX کی تکنیکی ٹیم۔ اسمارٹ سوئچ اینڈ سیکیورٹی کے لئے یہ PDLUX PD-V12360A/B K-Band اعلی حساسیت موشن سینسر میں V12360A اور شامل ہے V12360B۔ A اور B کے درمیان کارکردگی کا فرق مختلف پتہ لگانے میں ہے ریڈی۔ جب کم اونچائی پر انسٹال ہوتا ہے تو ، V12360A کا پتہ لگانے کا زاویہ اس سے بڑا ہوتا ہے V12360B کے V12360A کا 360 ڈگری کا پتہ لگانے والا زاویہ 120 ڈگری ہے (براہ کرم دیکھیں نیچے دیئے گئے اعداد و شمار میں) ، جو 5 سے کم اونچائی والی مصنوعات کو انسٹال کرنے کے لئے استعمال کیا جاسکتا ہے میٹر V12360B کا 360 ڈگری کا پتہ لگانے والا زاویہ 80 ڈگری ہے ، جسے استعمال کیا جاسکتا ہے 10 میٹر سے کم اونچائی والی مصنوعات کو انسٹال کرنے کے لئے۔ (براہ کرم درج ذیل کا حوالہ دیں تصویر). اس کی کھوج کی حساسیت کی توسیع کا انحصار سگنل ٹو شور کے تناسب پر ہے صارف اور ایم سی یو کے پروگرام الگورتھم کے ذریعہ ڈیزائن کردہ پروردن سرکٹ۔ اس قسم کے ینالاگ سینسر کی وسیع اور لچکدار ایپلی کیشن رینج کی وجہ سے۔ یہ اب بھی ہے بڑے پیمانے پر استعمال کیا جاتا ہے۔

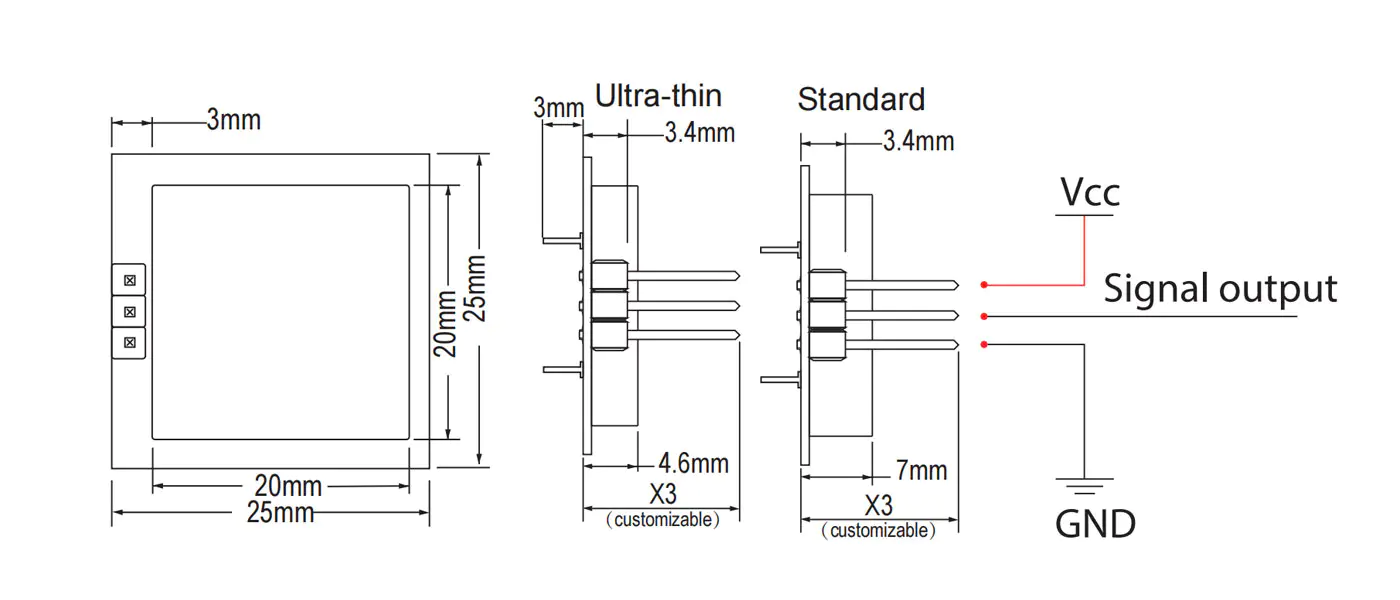

مصنوعات کا سائز

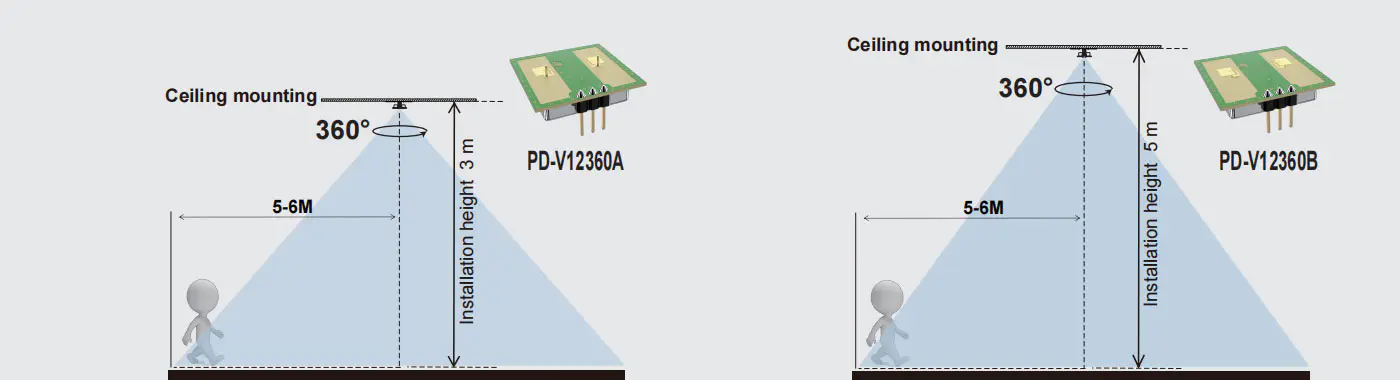

پتہ لگانے کی حد
تکنیکی پیرامیٹرز
| پیرامیٹر | نوٹ | منٹ | ٹائپ | زیادہ سے زیادہ | اکائیوں |
| سپلائی وولٹیج | وی سی سی | 3.0 | 5.0 | 5.25 | V |
| موجودہ کھپت | آئی سی سی | 20 | 35 | 38 | ایم اے |
| آپریشن موڈ | پی ڈبلیو ایم کے ذریعہ تقویت یافتہ ، یہ 3-15ma پر ورکنگ کرنٹ کو کنٹرول کرسکتا ہے | ||||
| نبض کی چوڑائی | tpulse | 10 | μs | ||
| آپریٹنگ درجہ حرارت | اوپر | -30 ~+85 | ℃ | ||
| اسٹوریج کا درجہ حرارت | TSTG | -10 | +60 | ℃ | |
| مستحکم وقت |
|
<5 | μsec | ||
| شور |
|
3.5 | 4.0 | 4.5 | ایم وی آر ایم ایس |
| تعدد ترتیب | f | 24.000 | 24.125 | 24.250 | گیگاہرٹز |
| ایک ریڈیٹڈ پاور (AUTHP) | pout | <2.0 | <2.5 | <3.0 | میگاواٹ |
| اسٹوریج محیط نمی | 45 ٪ ~ 65 ٪ | RH | |||
انتباہ: اصل پتہ لگانے کی حد سرکٹ کے سگنل امپلیفیکیشن گین سے متعلق ہے ، پی سی بی اے کی مجموعی ترتیب اور ایم سی یو کی دہلیز۔
نوٹ 1: ریڈیٹڈ اخراج کو ایف سی سی اور سی ای قواعد کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔
نوٹ 2: موصولہ سگنل کی طاقت (آر ایس ایس) کو 70db کے راستے میں ہونے والے کل 1 طریقوں سے ماپا جاتا ہے۔
نوٹ 3: شور وولٹیجز کو ایک انیکوک چیمبر کے اندر ، آؤٹ پٹ پورٹ پر 10 ہ ہرٹز سے 100Hz تک ماپا جاتا ہے۔ نوٹ 4: پلس آپریشن
خصوصی یاد دہانی
سرکٹ بورڈ کی کل موٹائی کی وجہ سے صرف 0.52 ملی میٹر ہے۔ پنوں پر ضرورت سے زیادہ پس منظر کی طاقت کا اطلاق تانبے کے ورق کو توڑنے کا سبب بن سکتا ہے۔ وجہ سینسر خرابی
