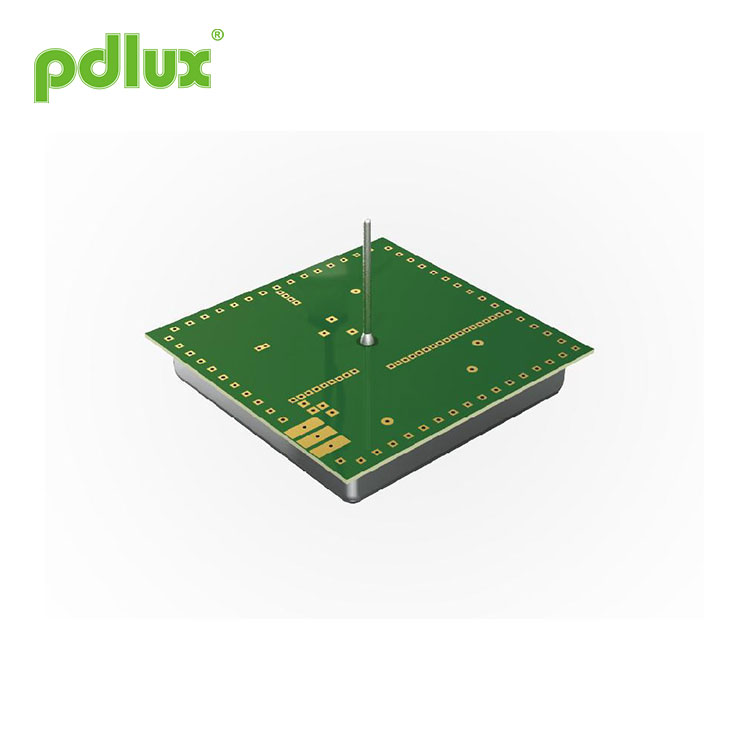

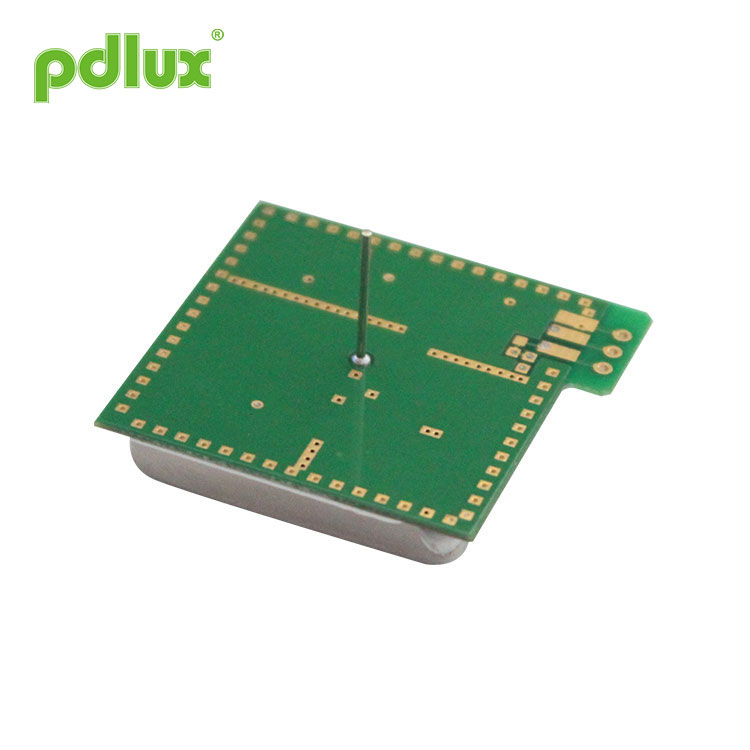

PDLUX PD-V1 سیلنگ انسٹالیشن 5.8GHz مائکروویو سینسر ماڈیول
PDLUX PD-V1 سیلنگ انسٹالیشن 5.8 گیگا ہرٹز مائکروویوگ سینسر ماڈیول ایک C- بینڈ دوٹوک اسٹاک ڈوپلر ٹرانسیور ماڈیول ہے .یہ بلٹ میں رزونیٹر آسکیلیٹر (سی آر او) ہے. یہ ماڈیول， جس میں بلٹ ان یمپلیفائر سرکٹ اور براہ راست آؤٹ پٹ استعمال ہوتے ہیں۔ پرورش سگنل ، بیرونی یمپلیفائر سرکٹ کو بچاتا ہے ، سگنل پروسیسنگ کو آسان بناتا ہے اور کنٹرولر سے رابطہ قائم کرنا آسان بنا دیتا ہے۔
ماڈل:PDLUX PD-V1
انکوائری بھیجیں۔
PDLUX PD-V1 سیلنگ انسٹالیشن 5.8گیگا ہرٹز مائکروویو سینسر ماڈیول is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 سیلنگ انسٹالیشن 5.8گیگا ہرٹز مائکروویو سینسر ماڈیول is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8گیگا ہرٹز Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 سیلنگ انسٹالیشن 5.8گیگا ہرٹز مائکروویو سینسر ماڈیول
â— انٹیلجنٹ سوئچ
wireless کم وائرلیس بجلی کی پیداوار |
EN 300440-V2.1.1ã € EN 62479：2010 کے مطابق ، سرخ ہدایت -2014 / 53 / eu ایف سی سی پارٹ 15.249 کے مطابق EN 62321 کے مطابق ، ROHS ہدایت -2011 / 65 / eu رائچ ڈائریکٹوریٹ - 1907/2006 / ec کے ساتھ |
|
اینٹینا بیم پیٹرن (اومنی دشاتمک)
|
مصنوعات کا سائز
|
| پیرامیٹر | نوٹ | کم سے کم | قسم | زیادہ سے زیادہ | اکائیوں | ||||
| فریکوئینسی سیٹنگ | 1 | 5.75 | 5.80 | 5.85 | گیگا ہرٹز | ||||
| ریڈی ایٹ پاور (EIRP) | 1 | 0.10 | 0.12 | 0.15 | میگاواٹ | ||||
| طے کرنے کا وقت |
|
5 |
|
10 | MS | ||||
| سگنل کی طاقت حاصل کی | 2 | 150 | 200 | 300 | pVp-p | ||||
| شور | 3 | 100 | 150 | 200 | mVrms | ||||
| بجلی کی سپلائی |
|
4.75 | 5.00 | 5.25 | وی ڈی سی | ||||
| موجودہ کھپت |
|
18 | 20 | 25 | ایم اے | ||||
| نبض کی تکرار فریکوئینسی | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| پلس کی چوڑائی | 4 | 15 | 50 | 70 | ec سیک | ||||
| آپریٹنگ درجہ حرارت |
|
-15 | 22 | 75 | ℃ | ||||
| وزن |
|
6.0 | 6.5 | 7.0 | g | ||||
نوٹ 1: ریڈی ایٹڈ اخراج کو ایف سی سی کے قواعد کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔
Note2:The سگنل کی طاقت حاصل کی(RSS) is measured at the total 1 Ways path loss of 36dB.
نوٹ 3: شور وولٹیجز کو ایک اینیکوک چیمبر کے اندر ، آؤٹ پٹ پورٹ پر 10 ہ ہرٹز سے 100 ہ ہرٹج تک ماپا جاتا ہے۔
نوٹ 4: پلس آپریشن
