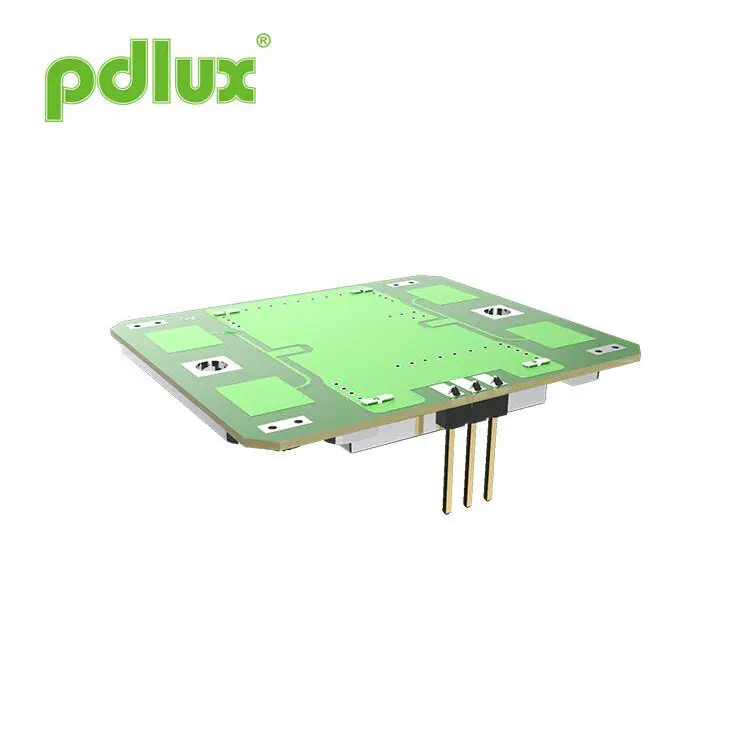

PD-V9-S X- بینڈ ڈوپلر مائکروویو سینسر ماڈیول پن آؤٹ پٹ کے ساتھ
کمپیکٹ اور حسب ضرورت ، PD-V9-S X-Band ڈوپلر مائکروویو سینسر ماڈیول جس میں پن آؤٹ پٹ ہے آپ کی اعلی درجے کی سینسنگ مصنوعات میں انضمام کے لئے بنایا گیا ہے۔ PD-V9-S ایک منیٹورائزڈ ایکس بینڈ ڈوپلر ریڈار ماڈیول ہے جس میں پن آؤٹ پٹ ہے ، جو ڈویلپرز اور سسٹم انٹیگریٹرز کے لئے بہترین ہے۔ یہ علاقائی تعدد تخصیص کی تائید کرتا ہے اور اس میں دوہری طیارے کی سینسنگ ڈھانچہ شامل ہے۔ سینسر کم طاقت والے پی ڈبلیو ایم موڈ میں موثر انداز میں کام کرتا ہے ، جس سے یہ بیٹری سے چلنے والے یا ایمبیڈڈ سسٹم کے ل suitable موزوں ہوتا ہے۔ ایپلی کیشنز میں سمارٹ لائٹنگ ، اسپیڈ سینسنگ ، ایکسیس کنٹرول ، اور آئی او ٹی موشن کا پتہ لگانا شامل ہے۔ کسٹم ڈویلپمنٹ اور OEM/ODM خدمات دستیاب ہیں۔
ماڈل:PD-V9-S
انکوائری بھیجیں۔
سائز
خصوصیات
- تعدد کی ترتیب: 10.525-10.587GHz
- بشمول پیچ اینٹینا
- DRO: dieelectric گونجنے والا oscilato
- کم DC موجودہ ڈرین
- چھوٹا سائز
- ROHS تعمیل
وضاحتیں
| آئٹم | وضاحتیں | |
| تعدد ترتیب | 10.525-10.587GHz (مختلف ضروریات کے مطابق اپنی مرضی کے مطابق) | |
| حالت | TA = +25 C ， شراب = +5 VDC | |
| آپریٹنگ وولٹیج | +5.0 ± 0.5 وی ڈی سی | |
| آپریٹنگ کرنٹ | <32 می ٹائپ کریں۔ | |
| آؤٹ پٹ پاور | 20 میگاواٹ (13 ڈی بی ایم) E.I.R.P. ٹائپ | |
| تعدد استحکام | M 5 میگاہرٹز میکس۔ (ٹی اے: -30 سے +55 سی) | |
| واپسی کی حساسیت کی واپسی | -90 ڈی بی سی ٹائپ۔ | |
| دوسرا ہارمونک اخراج | -40 ڈی بی ایم رینج | |
| اینٹینا بیم وڈتھ (-3 ڈی بی) | ای ہوائی جہاز | 36 ڈگری نام۔ (72 ڈگری کا اورٹیکل مکمل زاویہ) |
| H- ہوائی جہاز | 72 ڈگری نام۔ (144 ڈگری کا اورٹیکل مکمل زاویہ) | |
| آر ایف انٹرفیس | پیچ اینٹینا | |
| درجہ حرارت کی حد | -30 سے +55 C (معیاری استعمال کا دائرہ) ، -40 سے +80 C (زیادہ سے زیادہ استعمال کی حد) | |
| تعمیل کے لئے ضابطہ | ETS 300 440 | |
تابکاری کا نمونہ
مختصر تعارف
PD-V9 سیریز چمک سینسر ایکس بینڈ میں کام کرتا ہے۔ آپریٹنگ فریکوئینسی 10.525GHz سے 10.687GHz کی فریکوئینسی رینج میں ہے۔ صارفین کو ملک کے تعدد کے ضوابط کے مطابق اپنی مرضی کے مطابق خریداری کرنے کی ضرورت ہے جہاں یہ واقع ہے۔ مثال کے طور پر ، 10.525GHz ، 1 0.587GHz ، 10.687GHz۔ PD-V9 سیریز سینسر سیکیورٹی اور نگرانی کی ایپلی کیشنز کی مصنوعات ، خودکار دروازے کے سینسر ، موبائل سینسنگ لائٹس ، آئی او ٹی سینسر ، اسپیڈ سینسر ، اور مختلف موبائل سینسر مصنوعات میں بڑے پیمانے پر استعمال ہوتے ہیں۔
سینسر میں ایچ طیارے کا بڑا زاویہ کا پتہ لگانے اور ایپلان چھوٹے زاویہ کا پتہ لگانا ہے۔ استعمال کے دوران ضرورت کے مطابق صارف مختلف زاویوں پر سینسر کو ٹھیک کرسکتے ہیں۔ گویا صارفین چاہتے ہیں کہ سینسر کا ورکنگ کرنٹ زیادہ سے زیادہ چھوٹا ہو ، آپ سینسر کی بجلی کی فراہمی کے موڈ کو پی ڈبلیو ایم (ڈیوٹی سائیکل) وضع پر مرتب کرسکتے ہیں ، جو کام کرنے والے موجودہ کو مؤثر طریقے سے کم کرسکتے ہیں۔
ممکنہ مسائل کا سامنا کرنا پڑا
جب صارفین کو اصل سینسر کو استعمال کرتے ہوئے یا براہ راست تبدیل کرتے وقت درج ذیل مسائل کا سامنا کرنا پڑتا ہے۔
1. پہلا استعمال:
جب آپ پہلی بار پن آؤٹ پٹ کے ساتھ PD-V9-S X-Band ڈوپلر مائکروویو سینسر ماڈیول استعمال کررہے ہیں اور اعلی حساسیت یا ناکافی حساسیت کا سامنا کرنا پڑتا ہے تو ، آپ کو پہلے امپلیفیکیشن سرکٹ کی حاصل کی ترتیب کی حیثیت کی جانچ کرنی چاہئے۔ اور چاہے سگنل پر کارروائی کے لئے ایم سی یو کے ذریعہ استعمال شدہ حساب کتاب کا طریقہ مناسب ہے۔ عام طور پر ، کوئی حل تلاش کرنا آسان ہے۔
2. ممکنہ مسائل جو پہلے استعمال شدہ سینسروں کی جگہ براہ راست تبدیل کرتے وقت پیدا ہوسکتے ہیں:
جب پہلے استعمال شدہ سینسروں کو براہ راست تبدیل کرتے ہو تو ، اعلی حساسیت اور کم حساسیت کے مسائل بھی ہوسکتے ہیں ، جو آسانی سے حل ہوسکتے ہیں۔ محض پروردن سرکٹ میں اضافہ کرنا یا پروردن سرکٹ کے حصول میں کمی کافی ہے۔ ایم سی یو کے سگنل پروسیسنگ الگورتھم پر غور کرنے کی ضرورت نہیں ہے۔
اس کی مدد کریں جس کا استعمال کرتے وقت ابتدائی افراد کی ضرورت ہو:
اگر آپ کو PD-V9 سیریز سینسر استعمال کرتے ہوئے مشکلات کا سامنا کرنا پڑتا ہے اور مدد کی ضرورت ہے۔ آپ ای میل کے ذریعے ہم سے رابطہ کرسکتے ہیں۔ عام طور پر ، جوابات حاصل کیے جاسکتے ہیں۔
مصنوعات کا تعارف:
جب ضروری ہو تو PDLUX کے ذریعہ پروڈکٹ کے تعارف میں ترمیم اور بہتری آسکتی ہے۔ ضروری نہیں کہ ہر ایک کو بروقت مطلع کیا جائے۔
