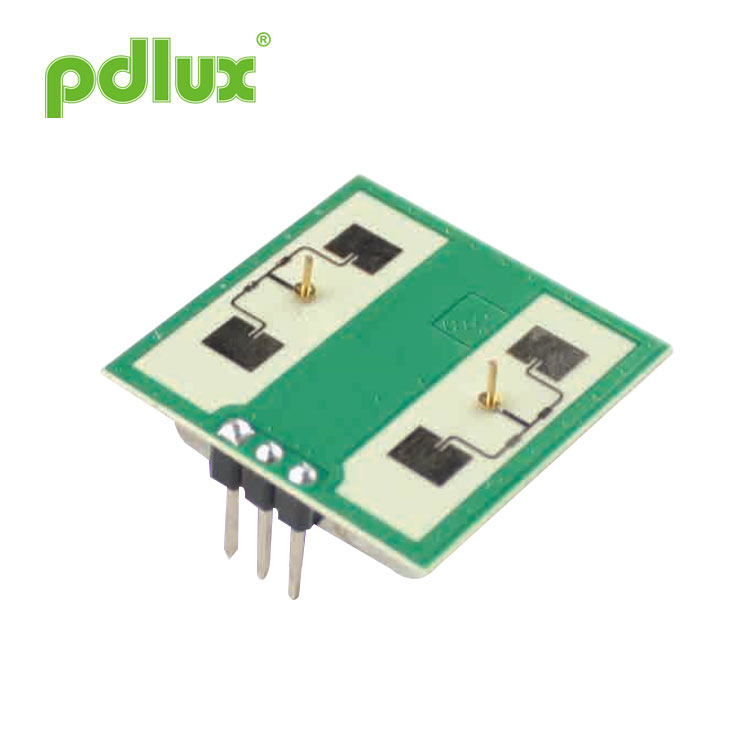

PD-V21360 ہائی حساسیت 24.125GHz ڈوپلر ریڈار سینسر
PD-V21360 ہائی حساسیت 24.125GHz ڈوپلر ریڈار سینسر ایک K-Band Bi-static Doppler transceiver modlue ہے . یہ بلٹ ان Resonator Oscillator (CRO) ہے۔ یہ ماڈیول، V21360 فلیٹ پلین اینٹینا کو اپناتا ہے، دیوار کے لیے موزوں ہے۔ یہ اپنے سامنے والے سگنل وصول کرنے کی صلاحیت کو بہتر بنا سکتا ہے اور اس کے بلائنڈ ایریا کو کم کر سکتا ہے۔ اس کی کارکردگی مارکیٹ میں موجود سینسرز سے بہتر ہے۔
ماڈل:PD-V21360
انکوائری بھیجیں۔
360° 24.125GHz مائکروویو موشن سینسر
درخواست
ذہین سوئچ
دیوار سے لٹکا ہوا سوئچ
گھسنے والے کا پتہ لگانا
ذہین سوئچ
دیوار سے لٹکا ہوا سوئچ
گھسنے والے کا پتہ لگانا
PD-V21360 ہائی حساسیت 24.125GHz ڈوپلر ریڈار سینسر ایک K-Band Bi-static Doppler transceiver modlue ہے .یہ بلٹ میں Resonator Oscillator ہے
(CRO) یہ ماڈیول، V21360 فلیٹ پلین اینٹینا کو اپناتا ہے، جو دیوار پر چڑھنے کے لیے موزوں ہے۔ یہ اپنے سامنے والے سگنل وصول کرنے کی صلاحیت کو بہتر بنا سکتا ہے اور اس کے بلائنڈ ایریا کو کم کر سکتا ہے۔ اس کی کارکردگی مارکیٹ میں موجود سینسرز سے بہتر ہے۔
یہ ماڈیول آٹومیٹک لائٹنگ سوئچز میں قبضے کے سینسر کے لیے مثالی طور پر موزوں ہے۔ اسے سیلنگ ماؤنٹ انٹروڈر ڈیٹیکٹر کے لیے بھی استعمال کیا جا سکتا ہے۔
یہ ماڈیول آٹومیٹک لائٹنگ سوئچز میں قبضے کے سینسر کے لیے مثالی طور پر موزوں ہے۔ اسے سیلنگ ماؤنٹ انٹروڈر ڈیٹیکٹر کے لیے بھی استعمال کیا جا سکتا ہے۔
EN 300440، EN 62479 کے مطابق
RED ہدایت 2014/53/EU
FCC حصہ 15.249 کے مطابق
EN 62321، ROHS ہدایت کے مطابق - 2011/65/EU
ریچ ہدایت کے مطابق - 1907/2006/EC
RED ہدایت 2014/53/EU
FCC حصہ 15.249 کے مطابق
EN 62321، ROHS ہدایت کے مطابق - 2011/65/EU
ریچ ہدایت کے مطابق - 1907/2006/EC
مصنوعات کا سائز
تکنیکی پیرامیٹرز
| پیرامیٹر | نوٹس | کم از کم | ٹائپ کریں۔ | زیادہ سے زیادہ | یونٹس |
| سپلائی وولٹیج | وی سی سی | 3.0 | 5.0 | 5.25 | V |
| موجودہ کھپت | ایل سی سی | 20 | 35 | 38 | ایم اے |
| آپریشن موڈ | PWM کے ذریعے تقویت یافتہ، یہ 3-15mA پر ورکنگ کرنٹ کو کنٹرول کر سکتا ہے۔ | ||||
| پلس چوڑائی | ٹپلس | 10 | μs | ||
| آپریٹنگ درجہ حرارت | اوپر | -30~+85 +100 (زیادہ سے زیادہ) | ℃ | ||
| اسٹوریج کا درجہ حرارت | Tstg | -10 | +60 | ℃ | |
| مستحکم وقت |
|
<5 | μ سیکنڈ | ||
| تعدد کی ترتیب | f | 24.000 | 24.125 | 24.250 | گیگا ہرٹز |
| ریڈی ایٹڈ پاور (EIRP) | پاؤٹ | <2.0 | <2.5 | <3.0 | mW |
| ذخیرہ محیطی نمی | 45%~65% | آر ایچ | |||
انتباہ: اصل پتہ لگانے کی حد سرکٹ کے سگنل ایمپلیفیکیشن گی، PCBA کی مجموعی ترتیب اور MCU کی حد سے متعلق ہے۔
نوٹ 1: تابکاری کے اخراج کو FCC اور CE کے قوانین کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔
نوٹ 2: موصول ہونے والے سگنل کی طاقت (RSS) کو 70dB کے کل 1 ویز پاتھ نقصان پر ماپا جاتا ہے۔
نوٹ 3: شور وولٹیجز 10Hz سے 100Hz تک آؤٹ پٹ پورٹ پر، ایک اینیکوک چیمبر کے اندر ماپا جاتا ہے۔
نوٹ 4: نبض کا آپریشن
