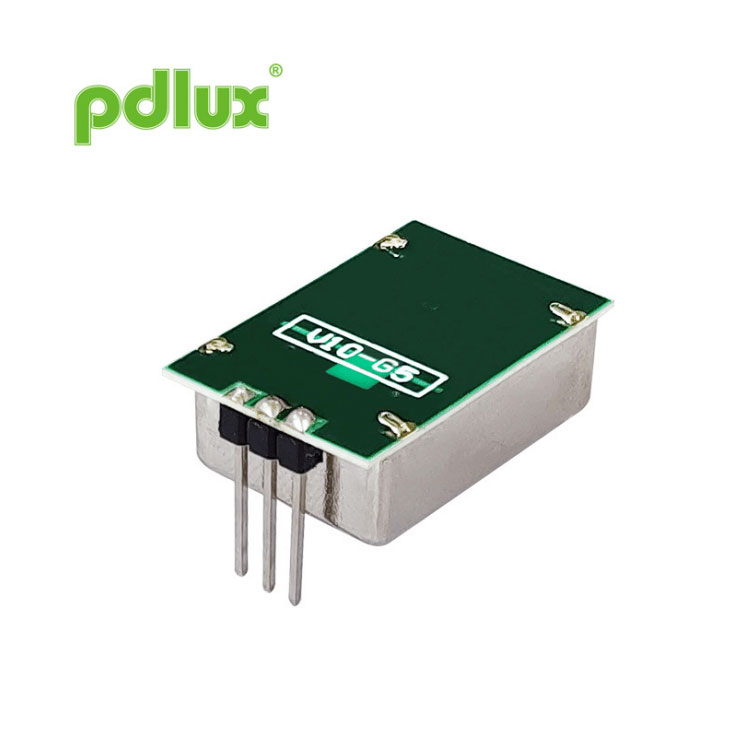

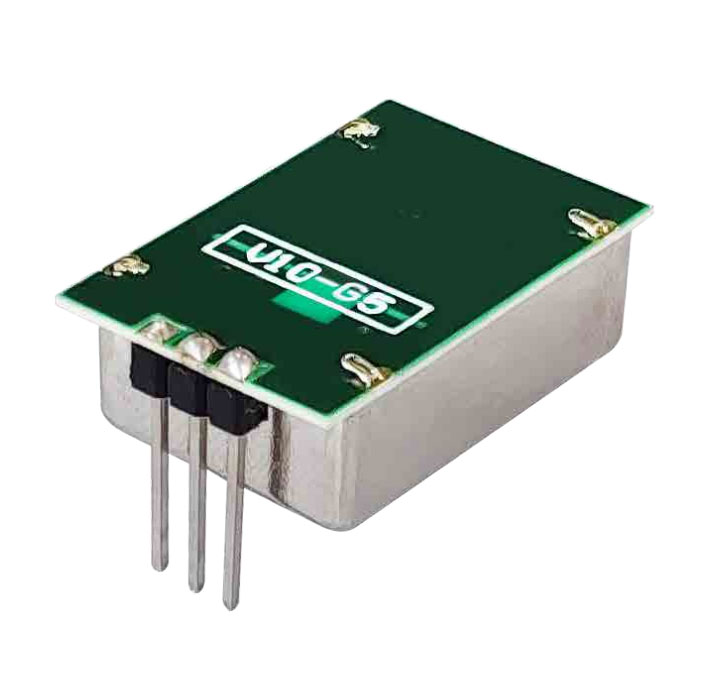

PD-V10-G5 چھوٹے ایکس بینڈ مائکروویو ٹرانسیور موشن ڈیٹیکٹر یونٹ
چین میں Pdlux کی فیکٹری میں اندرون ملک بنایا گیا، ہم ایک تسلیم شدہ PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit کے مینوفیکچرر اور سپلائر ہیں، معیار اور واضح قیمتوں کو یقینی بنانے کے لیے پیداوار کے ہر قدم کی باریک بینی سے نگرانی کر رہے ہیں، اپنے صارفین کو سستے حل فراہم کرتے ہیں۔
انکوائری بھیجیں۔
دھات کے ڈبے میں رکھے ہوئے یونٹ میں ایک ڈائی الیکٹرک ریزونیٹر اسٹیبلائزڈ آسکیلیٹر ہے، جو مستحکم فراہم کرتا ہے۔ CW یا کم ڈیوٹی سائیکل پلس موڈ میں درجہ حرارت کی وسیع رینج پر آپریشن اور ایک مربوط بہتر حساسیت اور وشوسنییتا کے لئے homodyne رسیور.
یہ ماڈیول فیملی یا تو +5v یا +3v سپلائی وولٹیج کے ساتھ دستیاب ہے۔
آپریشن کا بنیادی اصول ٹرانسمٹڈ اور موصول ہونے والے سگنل کے درمیان فریکوئنسی شفٹ کا پتہ لگانے پر مشتمل ہوتا ہے۔
یونٹ کے منظر کے میدان کے اندر ایک حرکت پذیر شے سے واپس جھلکتا ہے۔
یہ یونٹ ایک نچلی سطح کا آؤٹ پٹ سگنل تیار کرتا ہے جسے قابل سماعت یا بصری الارم فراہم کرنے کے لیے بڑھایا اور پروسیس کیا جا سکتا ہے۔
سگنل اور کم لاگت سطح کے ماؤنٹ مینوفیکچرنگ تکنیکوں کو استعمال کرتا ہے جو فیلڈ کے طور پر ناہموار ثابت ہوتے ہیں اور
قابل اعتماد
| حصہ نمبر | ملک | تعدد | تبصرے |
| PD-V10-501 | یو کے | 10.587 GHz (5V) | |
| PD-V10-502 | USA | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | بیلجیم، ہالینڈ، اٹلی | 10.525 GHz (5V) | ریڈ ڈائریکٹیو پر پورا اترتا ہے۔ |
| PD-V10-301 | یو کے | 10.587 GHz (3V) | |
| PD-V10-302 | بیلجیم، ہالینڈ، اٹلی | 10.525 GHz (3V) | ریڈ ڈائریکٹیو پر پورا اترتا ہے۔ |
| تعدد | ٹیبل اوور دیکھیں |
| پاور آؤٹ پٹ (کم سے کم) | 5 dBm EIRP |
| آپریٹنگ وولٹیج | +5 V ± 0.25 V +3 V ± 0.15 V |
| آپریٹنگ کرنٹ (CW) | 25mA (زیادہ سے زیادہ) 20mA (ٹائپ) |
| ہارمونک اخراج | <-30dBm |
| اوسط کرنٹ (5% DC) | 1 ایم اے ٹائپ۔ |
| نبض کی چوڑائی (کم سے کم) | 5 µسیکنڈ |
| ڈیوٹی سائیکل (منٹ) | 1% |
| نبض کی تکرار کی تعدد | 2-4 KHz |
| حساسیت (10 dB S/N تناسب کے لیے) | -84 ڈی بی ایم |
| شور (3Hz سے 80Hz بینڈوتھ میں ماپا جاتا ہے) | <30 µV |
| حاصل کرنا | 5 ڈی بی آئی |

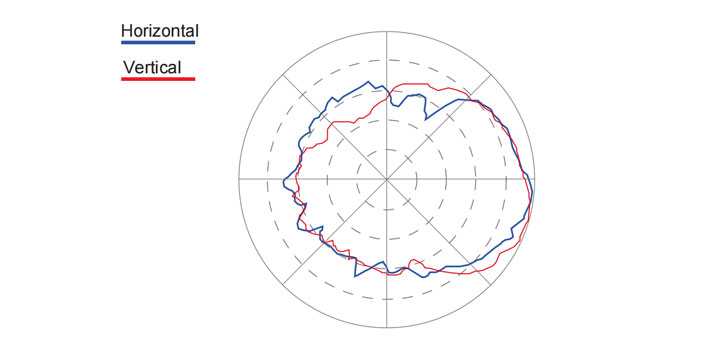

| -3 ڈی بی بیم چوڑائی | |
| ای طیارہ | 50° |
| ایچ طیارہ | 60° |
| وزن | 4 جی |

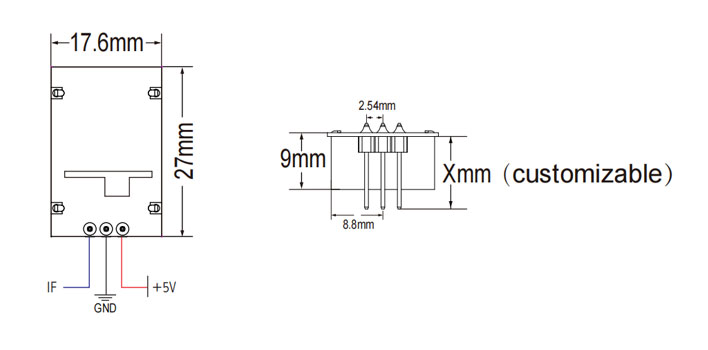

| پن ہیڈر کنیکٹر | 2.54 ملی میٹر فاصلہ X3 |
| RoHS کے مطابق | |
| پاور/ٹیمپ۔ گتانک (آپریٹنگ درجہ حرارت سے زیادہ) | 3 ڈی بی |
| تعدد/درجہ حرارت۔ گتانک (آپریٹنگ درجہ حرارت سے زیادہ) | 6.5 میگاہرٹز |
| آپریٹنگ درجہ حرارت | -20 ° C سے +70 ° C |
سینسر کے آؤٹ پٹ کی طاقت （ڈیٹیکشن رینج） سگنل سے شور کے تناسب پر منحصر ہے۔ برائے نام آپریٹنگ درجہ حرارت سے زیادہ یا کم، سینسر بھی کام کر سکتا ہے، لیکن کارکردگی کم ہو جائے گی۔ آلات کو پہنچنے والے نقصان سے بچنے کے لیے، ہینڈلنگ کے دوران احتیاط برتنی چاہیے۔ مناسب الیکٹروسٹیٹک ڈسچارج (ESD) سٹوریج، ہینڈلنگ، اسمبلی اور ٹیسٹنگ کے تمام مراحل پر احتیاطی تدابیر کا مشاہدہ کیا جانا چاہیے۔
