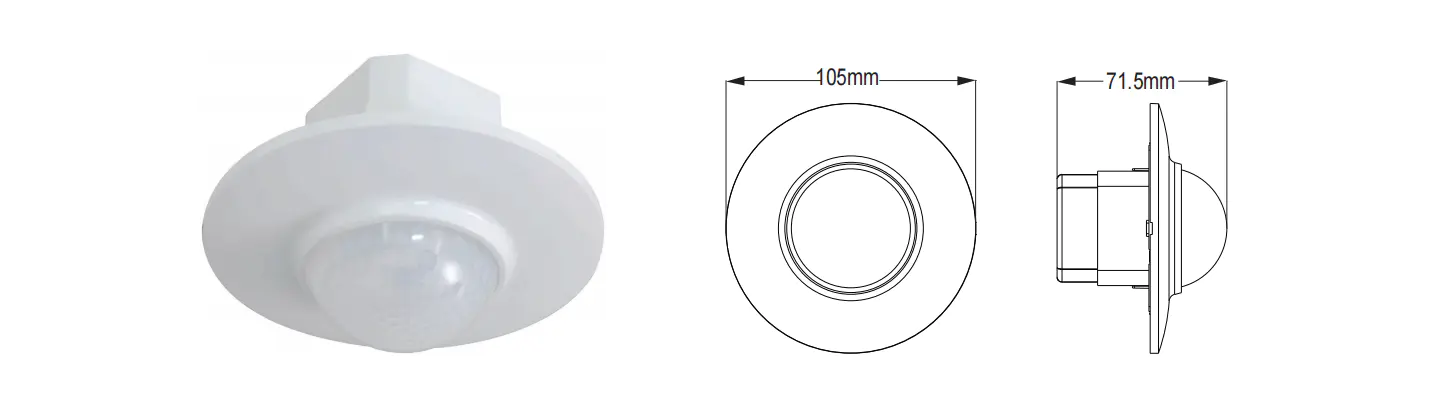

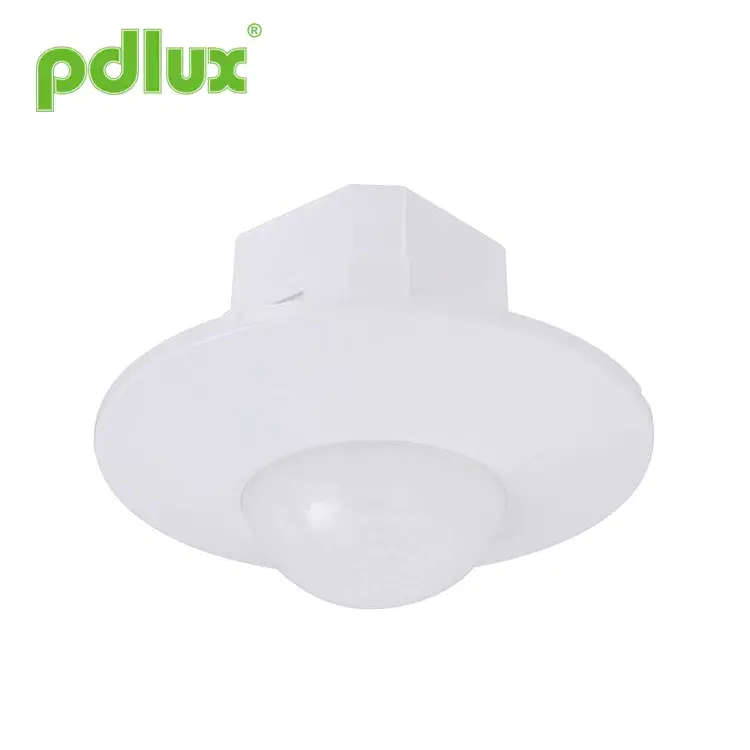

PD-PIR200A 360° سیلنگ انفراریڈ موشن سینسر
پروڈکٹ توانائی کی بچت کرنے والا ایک نیا سوئچ ہے، یہ اچھی حساسیت کا پتہ لگانے والے، مربوط سرکٹ اور ایس ایم ٹی کو اپناتا ہے۔ یہ آٹومیٹزم، آسان محفوظ، بچت توانائی اور عملی افعال کو جمع کرتا ہے۔ ایک ڈٹیکٹر کے اندر ایک وسیع رینج کا پتہ لگانے والے فیلڈ کی تشکیل ہوتی ہے، یہ انسان سے آنے والی انفراریڈ توانائی کو کنٹرول سگنل کے ذریعہ استعمال کرتا ہے، جب کوئی پتہ لگانے والے فیلڈ میں داخل ہوتا ہے تو یہ ایک ہی وقت میں لوڈ شروع کر سکتا ہے۔ یہ خود بخود دن اور رات کی شناخت کرسکتا ہے۔ یہ انسٹال کرنا آسان ہے اور بڑے پیمانے پر استعمال کیا جاتا ہے، پاور شو اور شو کا پتہ لگانے کے افعال رکھتا ہے۔
انکوائری بھیجیں۔
خلاصہ
وضاحتیں
| طاقت کا منبع | 220-240VAC/100-130VAC | پاور فریکوئنسی | 50/60Hz |
| مزاحمتی بوجھ | 1200W زیادہ سے زیادہ 230V/600W زیادہ سے زیادہ 110V | وقت کی ترتیب: | منٹ: 8±3 سیکنڈ زیادہ سے زیادہ: 7±2 منٹ (سایڈست) |
| پتہ لگانے کا زاویہ | 360º | پتہ لگانے کی حد (22 ° C) | 8m زیادہ سے زیادہ (dia.) (سایڈست) |
| لائٹ کنٹرول | <3LUX-دن کی روشنی (سایڈست) | کام کرنے کا درجہ حرارت | -10°C~+40°C |
| بجلی کی کھپت | 0.45W (جامد 0.1W) | تنصیب کی اونچائی | 2.5~3.5m |
| پتہ لگانے کی حرکت کی رفتار | 0.6-1.5m/s | کام کرنے والی نمی | <93%RH |
نوٹ: جب متوازی طور پر مختلف بوجھ استعمال کیے جاتے ہیں، تو اس کی خصوصیات کو مکمل طور پر سمجھنا ضروری ہے۔ لوڈ، اور خاص طور پر بڑے انرش کرنٹ کے ساتھ بوجھ ریلے کو قبل از وقت نقصان پہنچائے گا۔ انڈکٹر کے اندر۔ اگر استعمال کیے جانے والے بوجھ کے بارے میں بہت زیادہ غیر یقینی صورتحال ہے تو، ایک اپ گریڈ خاص طور پر انرش کرنٹ کو برداشت کرنے کے لیے ڈیزائن کیا گیا ورژن اپنی مرضی کے مطابق کیا جا سکتا ہے۔

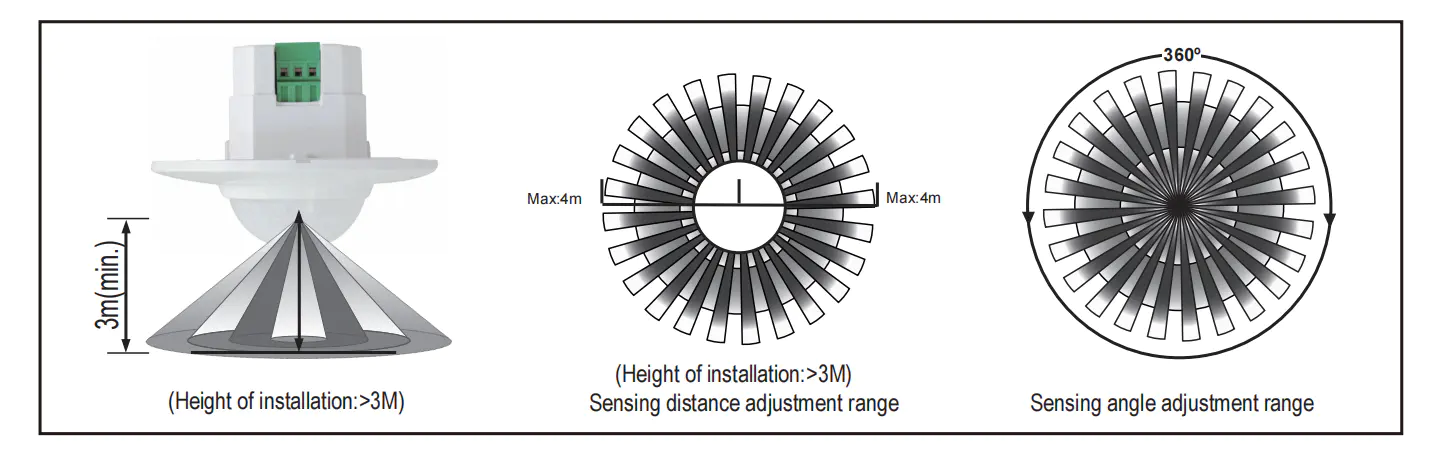

سینسر کی معلومات
فنکشن
· کھوج کی حد تنصیب کی پوزیشن اور پتہ لگانے کے میدان کے مطابق مقرر کی جا سکتی ہے۔
پتہ لگانے کا شو: سگنل موصول ہونے پر ایل ای ڈی فی سیکنڈ میں دو بار چمکے گی۔
وقت کی ترتیب کو مسلسل شامل کیا جاتا ہے: جب اسے پہلے انڈکٹر کے بعد دوسرا انڈکشن سگنل ملتا ہے، تو یہ پہلی بار کی ترتیب کے بقیہ حصے پر ایک بار پھر وقت کی گنتی کریں۔ (وقت مقرر کریں)
وقت کی ترتیب کی ایڈجسٹمنٹ: اسے آپ کی خواہش کے مطابق سیٹ کیا جاسکتا ہے۔ کم از کم 8±3 سیکنڈ؛ زیادہ سے زیادہ ہے 7±2 منٹ۔
تنصیب

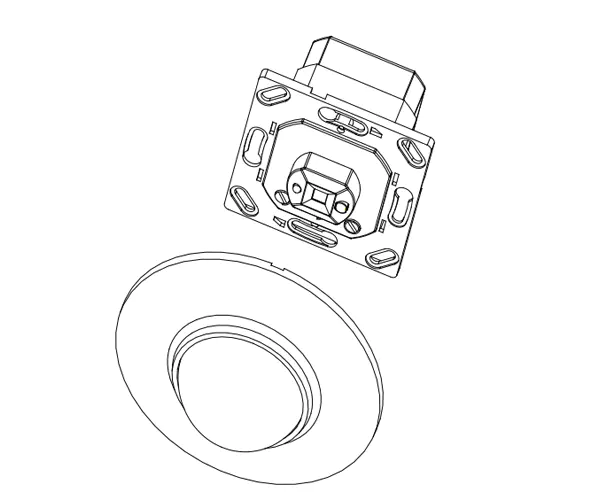

(2)سینسر کو درج ذیل اعداد و شمار کے طور پر کھولیں، سینسر پینل کو اتار دیں۔
(3) کنکشن کے اعداد و شمار کے مطابق پاور اور لوڈ تار کو سینسر کے کنکشن ٹرمینل سے جوڑیں۔
(4) نوب سیٹنگ کے مطابق LUX,TIME,SENS;
(5)دائیں درج ذیل اعداد و شمار کے مطابق سینسر کو جنکشن باکس میں ٹھیک کریں، اس کے پینل پر بٹن لگائیں اور پھر آپ ٹیسٹ کرنے کے لیے پاور آن کر سکتے ہیں۔

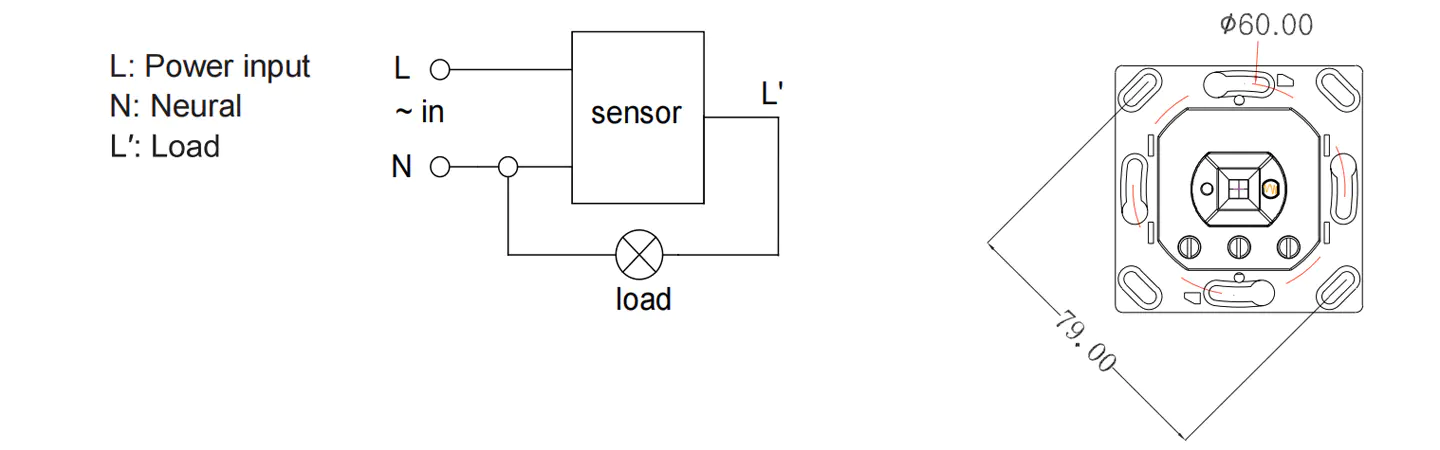

کنکشن وائر ڈایاگرام

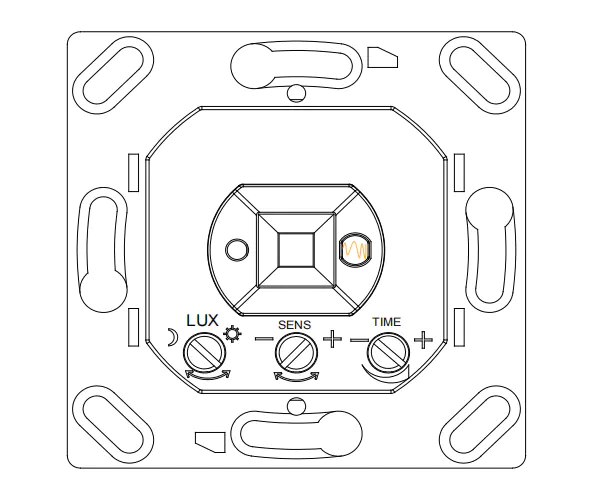

کنکشن کا خاکہ (صحیح شکل دیکھیں) ٹیسٹ
.وقت کی نوب کو گھڑی کی سمت میں کم سے کم کریں۔
آپ کے پاور آن کرنے کے وقت، لوڈ کام نہیں کرتا۔ 5-10 سیکنڈ کے بعد، لوڈ کام کرتا ہے اور ایل ای ڈی ہر سیکنڈ میں دو بار چمکتی ہے۔ بغیر کسی انڈکشن کے حالات کے تحت، لوڈ کو 5-30 سیکنڈ کے اندر کام کرنا بند کر دینا چاہیے، اور ایل ای ڈی کو باہر جانا چاہیے۔
اگر 5-10 سیکنڈ بعد اس کے باہر جانے کے بعد اسے دوبارہ سمجھ میں آتا ہے تو، لوڈ کام کرنا چاہئے اور چمکنے کی رفتار دو بار فی سیکنڈ ہے، تو لوڈ 5-15 سیکنڈ میں کام کرنا بند کر دے گا۔
LUX نوب کو گھڑی کی سمت میں کم سے کم کر دیتا ہے۔ اگر اسے 3LUX سے نیچے کے حالات میں جانچا جاتا ہے تو، انڈکشن لوڈ کو روکنے کے بعد لوڈ کو کام نہیں کرنا چاہیے؛ لیکن اگر آپ ڈیٹیکشن ونڈو کو مبہم اشیاء (تولیہ وغیرہ) سے ڈھانپتے ہیں، تو لوڈ کام کرتا ہے۔ انڈکشن سگنلز نہ ہونے کی شرط کے تحت، لوڈ کو se51-5 کے اندر بند ہونا چاہیے۔
توجہ: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب مقام پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، پروڈکٹ سے بچنے کے لیے کام عام طور پر غلط حرکت کی وجہ سے ہوتا ہے۔ کیونکہ حساسیت بہت زیادہ ہوتی ہے ہوا کے اڑانے والے پتوں اور پردوں، چھوٹے جانوروں اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگاتے ہیں۔ ان سب کی قیادت کی مصنوعات کام نہیں کرتا عام طور پر!
جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔
نوٹس
اسے بدامنی والی اشیاء پر انسٹال کرنے سے گریز کریں۔
پتہ لگانے والی ونڈو کے سامنے رکاوٹ اور حرکت پذیر چیز نہیں ہونی چاہیے۔
اسے ہوا کے درجہ حرارت کو تبدیل کرنے والے علاقوں جیسے کہ ایئر کنڈیشن، سنٹرل ہیٹنگ وغیرہ کے قریب نصب کرنے سے گریز کریں۔
اپنی حفاظت کو مدنظر رکھتے ہوئے، انسٹالیشن کے بعد جب آپ کو کوئی رکاوٹ نظر آئے تو براہ کرم کور کو نہ کھولیں۔
اگر مصنوعات اور ہدایات کے درمیان فرق ہے، تو براہ کرم بنیادی طور پر مصنوعات کا حوالہ دیں۔
کچھ مسئلہ اور حل کرنے کا طریقہ
بوجھ کام نہیں کرتا:
a. براہ کرم چیک کریں کہ پاور اور لوڈ کنیکٹ درست ہے۔
b. چیک کریں کہ آیا لوڈ اچھا ہے۔
c. چیک کریں کہ آیا ورکنگ لائٹ لائٹ کنٹرول سے مطابقت رکھتی ہے۔
حساسیت ناقص ہے:
a. براہ کرم چیک کریں کہ آیا پتہ لگانے والی کھڑکی کے سامنے سگنل وصول کرنے میں کوئی رکاوٹ ہے یا نہیں۔
b. براہ کرم چیک کریں کہ آیا محیطی درجہ حرارت بہت زیادہ ہے۔
c. براہ کرم چیک کریں کہ آیا سگنلز کا ذریعہ پتہ لگانے والے شعبوں میں ہے۔
d. براہ کرم چیک کریں کہ آیا انسٹالیشن کی اونچائی ہدایات میں دکھائی گئی اونچائی سے مطابقت رکھتی ہے۔
e. براہ کرم چیک کریں کہ آیا حرکت پذیری درست ہے۔
سینسر لوڈ کو خود بخود بند نہیں کر سکتا:
a چیک کریں کہ آیا پتہ لگانے والے شعبوں میں مسلسل سگنل موجود ہیں۔
ب چیک کریں کہ آیا وقت کی ترتیب طویل ترین پر سیٹ ہے۔
c چیک کریں کہ آیا پاور ہدایات کے مطابق ہے۔
d چیک کریں کہ آیا درجہ حرارت کی تبدیلی واضح طور پر سینسر کے قریب ہے، جیسے ایئر کنڈیشن یا سنٹرل ہیٹنگ وغیرہ
· جب مختلف ماحول میں استعمال کیا جائے تو براہ کرم حساسیت کو سب سے زیادہ ایڈجسٹ نہ کریں۔
کیونکہ یہ آسانی سے خرابی کا باعث بن سکتا ہے۔
●براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
●براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی کاٹ دیں۔
●یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا ہے۔
ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس سے کچھ پریشانیاں ہوں گی۔ یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
