PDLUX رول آؤٹ اپ گریڈ شدہ PD-V9H/PD-V9P/PD-V9S ایکس بینڈ ڈوپلر سینسنگ ماڈیولز، کسٹم پن فری ورژن اختیاری
ننگبو PDLUX الیکٹرانک ٹیکنالوجی نے باضابطہ طور پر PD-V9 X-band ڈوپلر ریڈار سینسر شروع کیے ہیں جن میں PD-V9H، PD-V9P اور PD-V9S شامل ہیں۔ مختلف پن لے آؤٹس اور اختیاری پن سے پاک تخصیص کے ساتھ مرکزی دھارے کے دو فریکوینسی آپشنز کے ساتھ، یہ سیریز دنیا بھر کے الیکٹرانکس مینوفیکچررز کی جانب سے مختلف PCB لے آؤٹ کی ضروریات کو پورا کرتی ہے۔

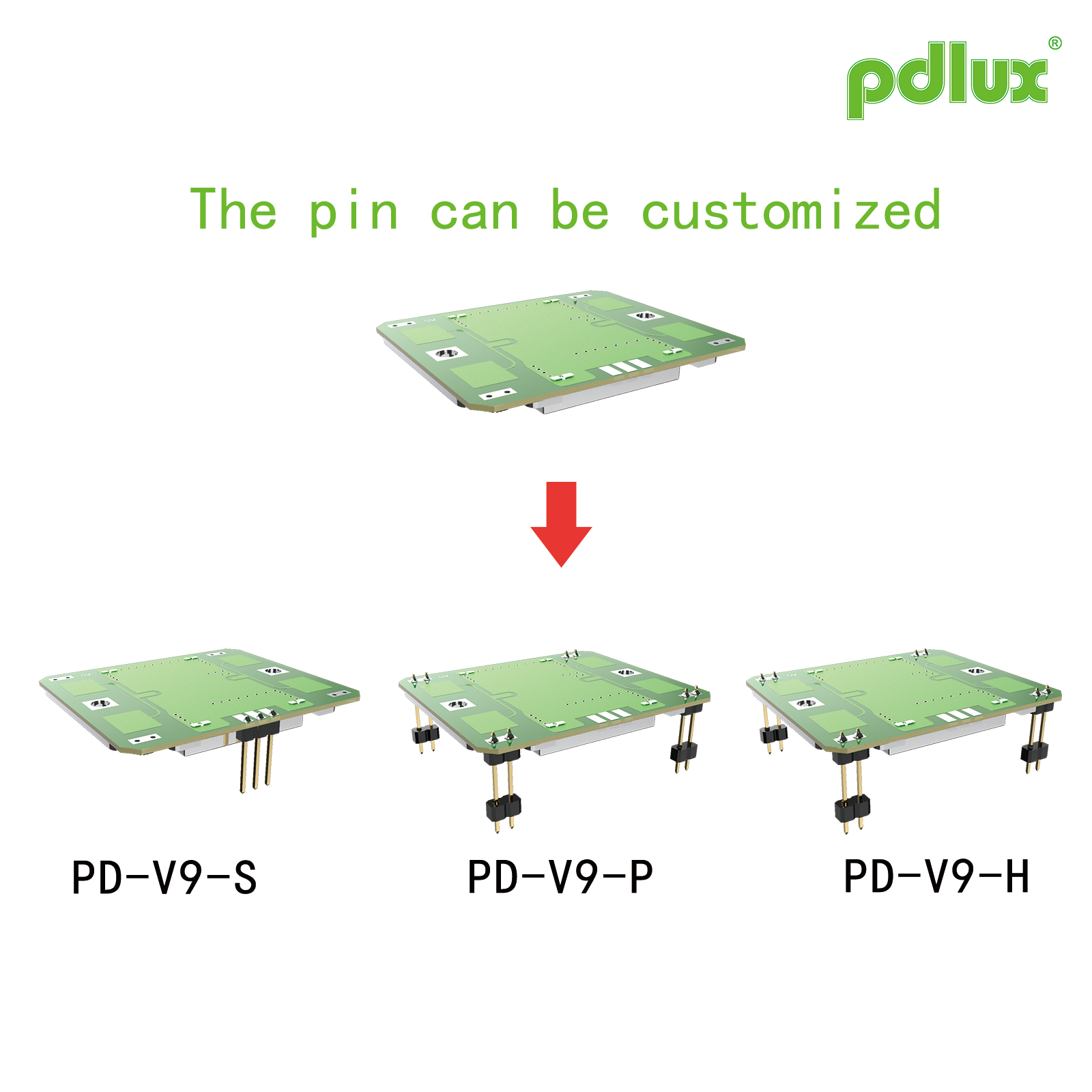

بنیادی تفریق: پن لے آؤٹ اور تعدد کا انتخاب
تینوں ماڈلز ایک ہی سرکٹ، اینٹینا اور برقی کارکردگی کو نمایاں کرتے ہیں، صرف پن پچ اور آپریٹنگ فریکوئنسی میں فرق علاقائی ریڈیو کے معیارات پر پورا اترتا ہے:
· PD-V9H:10.587GHz±10MHz (EU معیاری تعدد)، X1=3.4mm، X2=9.8mm پن اسپیسنگ عام یورپی اور امریکی PCB ڈیزائن کے لیے
· PD-V9P:10.525GHz±20MHz (دنیا بھر میں یونیورسل فریکوئنسی)، کمپیکٹ X1=3mm، X2=8.9mm پن پی سی بی فوٹ پرنٹ کو بچانے کے لیے
· PD-V9S:10.525GHz±20MHz، معیاری 3.4/9.8mm پن لے آؤٹ پرانے سینسرز کے براہ راست ڈراپ ان متبادل کے لیے
حسب ضرورت اختیار:SMD ماؤنٹنگ کے لیے پن سے پاک ننگے ماڈیول درخواست پر دستیاب ہیں۔ X3 سائز کسٹمر کی وضاحتوں کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.
تمام PD-V9 سیریز کے لیے یونیفائیڈ سپیریئر سپیکس
DRO ڈائی الیکٹرک ریزونیٹر آسکیلیٹر اور انٹیگریٹڈ پیچ اینٹینا کے ساتھ بنایا گیا، پوری رینج یکساں وضاحتیں شیئر کرتی ہے:
سپلائی وولٹیج: DC5V±0.5V، عام کرنٹ 32mA سے نیچے؛ PWM پاور موڈ انتہائی کم بجلی کی کھپت کے لیے تعاون یافتہ ہے۔
· عام EIRP: 13dBm(20mW)، وصول کرنے والی حساسیت -90dBc، دوسرا ہارمونک ≤-40dBm
· آپریٹنگ درجہ حرارت: -30℃~+55℃ باقاعدہ حد، -40℃ سے +80℃ تک بڑھا ہوا
بیم کا زاویہ: 36° ای پلین، 72° H-طیارہ؛ لچکدار بڑھتے ہوئے زاویہ دستیاب ہے
عالمی مارکیٹ کی منظوری کے لیے RoHS تصدیق شدہ اور ETS 300 440 کے مطابق ہے
وسیع درخواست کے منظرنامے۔
خودکار دروازے، موشن سینسر لائٹس، سیکورٹی الارم، IoT موجودگی کے سینسر اور رفتار کا پتہ لگانے کے آلات کے لیے مثالی۔ پرانے ریڈار ماڈیولز کو تبدیل کرتے وقت، صارفین کو MCU کوڈ پر نظرثانی کے بغیر حساسیت کے مسائل کو حل کرنے کے لیے صرف ایمپلیفائر گین کو موافقت کرنے کی ضرورت ہوتی ہے، جس سے ترقیاتی اخراجات میں بہت زیادہ کمی آتی ہے۔
