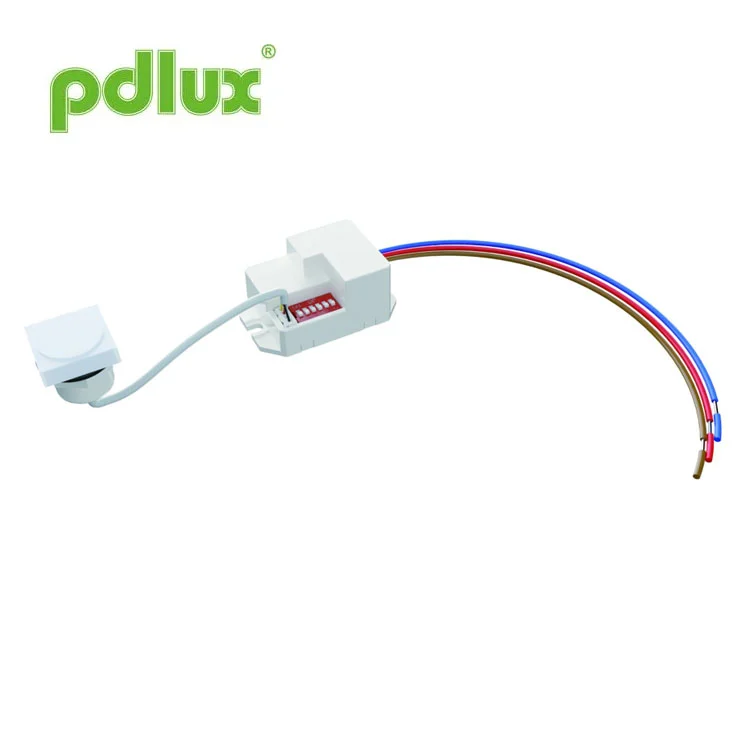

تنگ سیڑھی اور کوریڈور کے لیے نیا اسکوائر ہیڈ 5.8GHz مائکروویو سینسر
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
ماڈل:PD-MB15Y
انکوائری بھیجیں۔

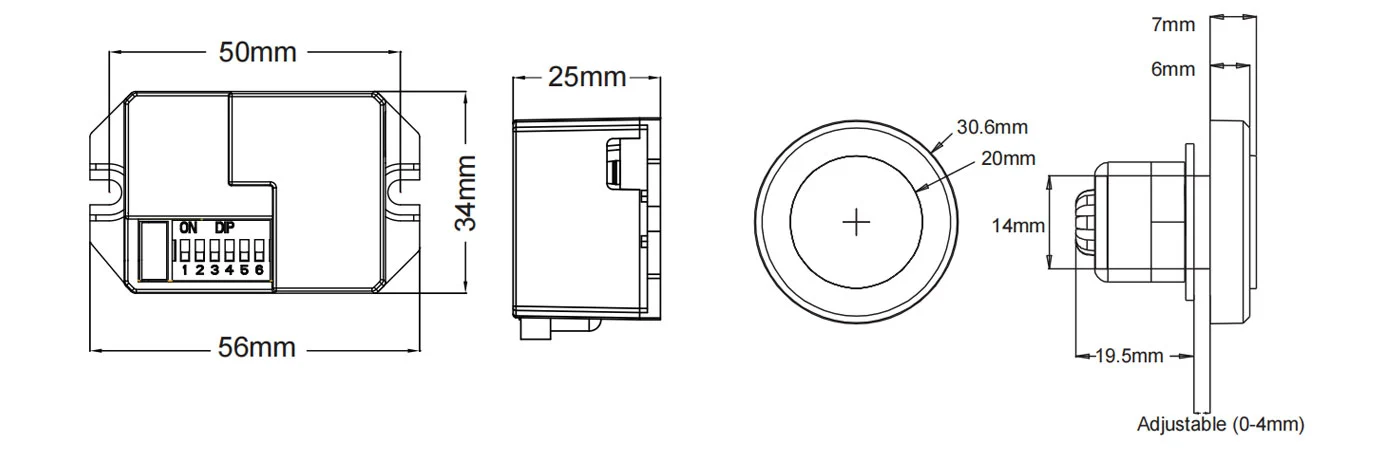

پروڈکٹ کا سائز
خلاصہ
یہ ایک ہائی پریسجن ڈیجیٹل مائکروویو سینسر ہے جس کا پتہ لگانے کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور ساخت میں کمپیکٹ ہے۔ یہ آزادانہ طور پر بوجھ سے منسلک ہوسکتا ہے یا لیمپ شیڈ کے ساتھ لائٹنگ کے اندر آسانی سے انسٹال ہوسکتا ہے۔ شیشے یا پلاسٹک سے بنا۔ حفاظتی تحفظ یا توانائی کی بچت کے لیے یہ بڑے پیمانے پر گزرگاہ، واش روم، لفٹ، گھریلو یا دیگر عوامی علاقوں میں لاگو ہوتا ہے۔
خصوصیات
1. غیر تابکاری نقصان: اس کے ٹرانسمیٹر کی طاقت 0.2mW سے کم ہے، جو انسانی جسم کو کوئی نقصان نہیں پہنچاتی ہے۔
2. مضبوط مخالف مداخلت کی صلاحیت، درجہ حرارت کی حد -15℃ -+70℃ میں کام کر سکتی ہے۔
3. تعدد مستقل ہے اور تعدد کی حد میں تعدد بڑھے نہیں پائے گا۔

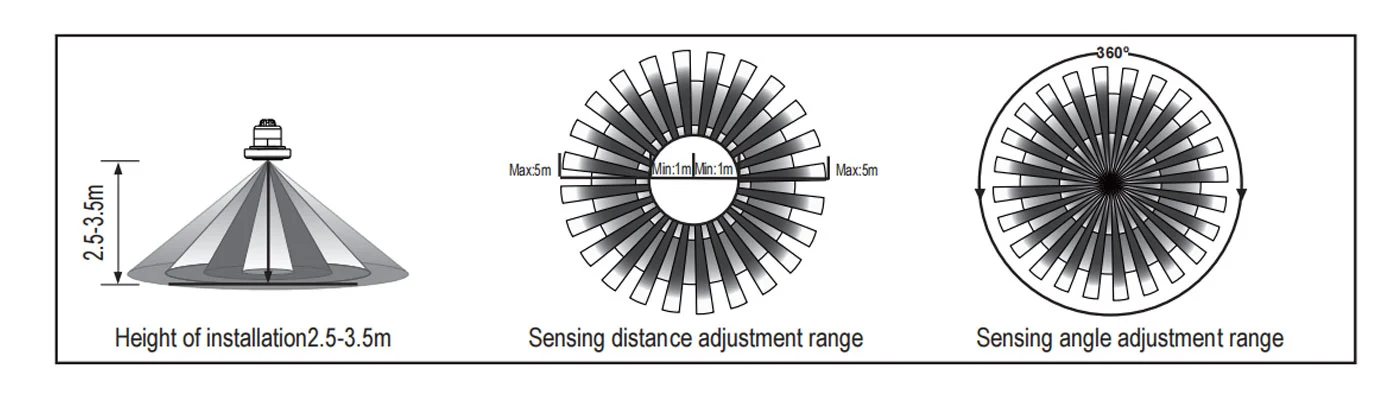

سینسر کی معلومات

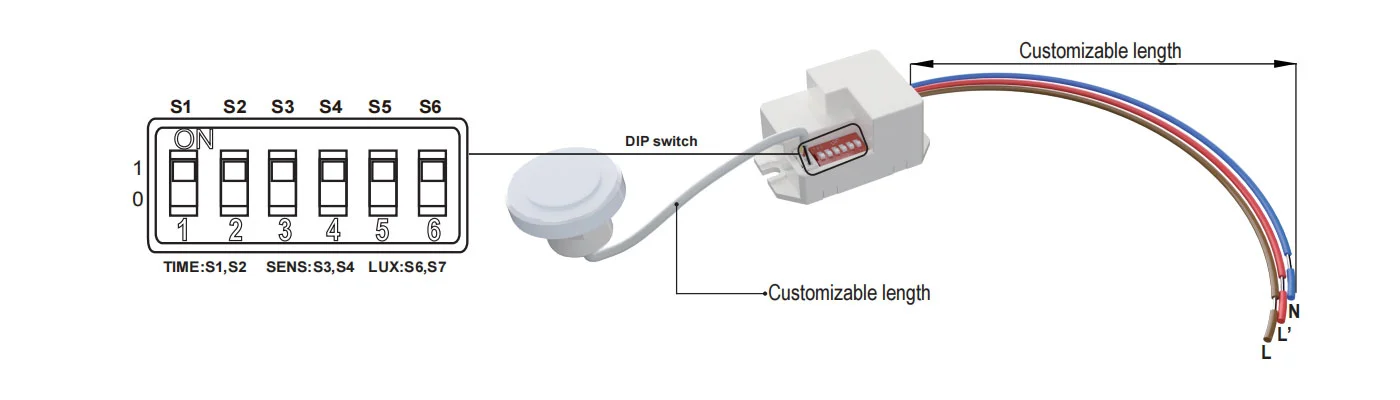

ترتیب دینے کا طریقہ: ڈی آئی پی سوئچ
وضاحتیں
=| طاقت کا منبع | 220-240VAC |
| پاور فریکوئنسی | 50Hz |
| HF سسٹم | 5.8GHz （سینٹر فریکوئنسی） CW برقی لہر، ISM بینڈ |
| شرح شدہ لوڈ | 800W Max.tungsten 200W Max.fluorescent اور LED |
| تحفظ کی سطح | IP20، کلاس II |
| انسٹالیشن سیٹ | گھر کے اندر، چھت کی تنصیب |
| ٹرانسمیشن پاور | <0.2mW |
| پتہ لگانے کا زاویہ | 360° |
| پتہ لگانے کی حد | 1m-2m-4m-5m (radii.) (سایڈست) |
| وقت کی ترتیب | 8 سیکنڈ-3 منٹ-10 منٹ-15 منٹ، (سایڈست) |
| لائٹ کنٹرول | 10LUX-50LUX->2000LUX، (سایڈست |
| بجلی کی کھپت | تقریباً 0.5W |
| کام کرنے کا درجہ حرارت | -15°C~+70°C |
وقت کی ترتیب S1 S2
اس کی تعریف 8 سیکنڈ سے 15 منٹ تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔
یہ بنیادی طور پر سگنل کا پتہ لگنے سے لے کر لائٹ آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ توانائی کی بچت کے لیے وقت میں تاخیر کریں، کیونکہ مائیکرو ویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جاتا ہے اور روشنی صرف اسی صورت میں چلتی رہے گی جب پتہ لگانے کی حد میں انسان موجود ہو۔
پتہ لگانے کی حد کی ترتیب (حساسیت) S3 S4
ڈیٹیکشن رینج ایک اصطلاح ہے جو 3 میٹر کی اونچائی پر نصب ہونے پر زمین پر تقریباً دائرے کے کاسٹنگ کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔
نوٹس: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن اڑتے پتوں اور پردوں، چھوٹے جانوروں یا پاور گرڈ اور برقی آلات کی مداخلت کی وجہ سے ہونے والے غیر معمولی ردعمل سے بچنے کے لیے زیادہ سے زیادہ۔ مذکورہ بالا تمام خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔ انسانی حرکت سینسر انڈکشن کا سبب بنے گی، اس لیے جب آپ فنکشن ٹیسٹنگ کے تحت ہوں، تو براہ کرم انڈکشن ریجن کو چھوڑ دیں اور سینسر کے مسلسل کام کو روکنے کے لیے حرکت نہ کریں۔
لائٹ کنٹرول سیٹنگ S5 S6
اس کی تعریف 10~>2000 LUX کی حد میں کی جا سکتی ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔
یہ ہدایت نامہ اس پروڈکٹ کے موجودہ مواد کی پروگرامنگ کے لیے ہے، مینوفیکچرر کو بغیر اطلاع کے کوئی تبدیلیاں اور ترمیم کی جا سکتی ہے!
کمپنی کی اجازت کے بغیر کسی دوسرے مقصد کے لیے ہدایت نامہ کے مندرجات کو کاپی کرنا سختی سے منع ہے۔
| قصور | ناکامی کا سبب | حل |
| بوجھ کام کرنے میں ناکام ہے۔ | لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔ | بوجھ کی ترتیب کو ایڈجسٹ کریں۔ |
| بوجھ ٹوٹ گیا ہے۔ | بوجھ کو تبدیل کریں۔ | |
| بجلی بند ہے۔ | پاور آن کریں۔ | |
| بوجھ ہر وقت کام کرتا ہے۔ | پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے. | کی ترتیبات کو چیک کریں۔ پتہ لگانے کے علاقے. |
| جب وہاں ہوتا ہے تو بوجھ کام کرتا ہے۔ کوئی موشن سگنل نہیں ملا۔ | لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر ناکام ہو جاتا ہے۔ قابل اعتماد سگنل کا پتہ لگائیں. | تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔ |
| حرکت پذیر سگنل کا پتہ سینسر (حرکت دیوار کے پیچھے، چھوٹی چیزوں کی حرکت وغیرہ) | پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔ | |
| جب موشن سگنل کا پتہ چلتا ہے تو بوجھ کام کرنے میں ناکام ہوجاتا ہے۔ | حرکت کی رفتار بہت تیز ہے یا تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔ | پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔ |
وارننگ! درج ذیل حالات خرابی کے رد عمل کا باعث بنیں گے۔
1. راکنگ آبجیکٹ پر نصب ہونے سے خرابی کا ردعمل ہو گا۔
2. ہوا سے اڑا ہوا ہلتا ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3. جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4. قریبی آلات سے پیدا ہونے والی چنگاریاں غلطی کے رد عمل کا باعث بنیں گی۔
● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔
