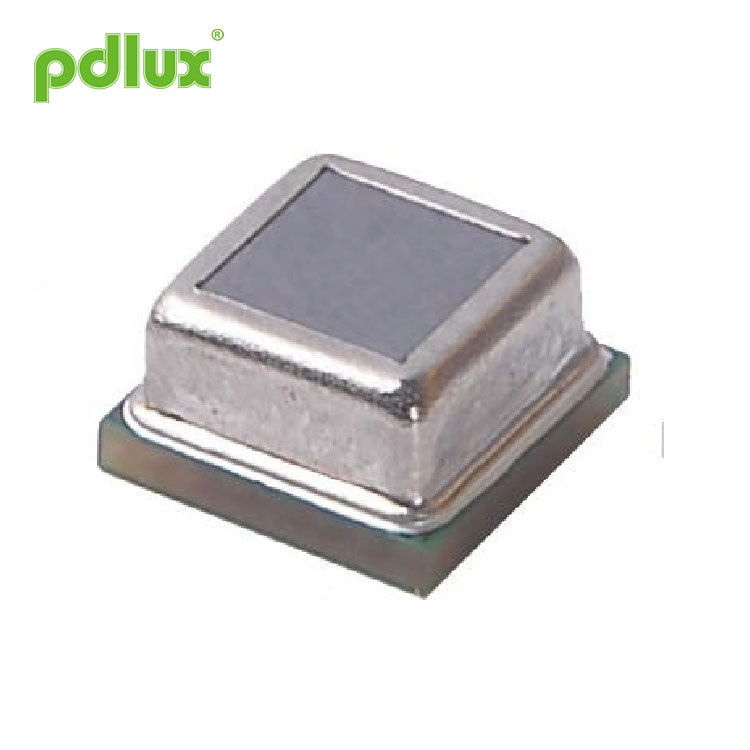

مینی ایس ایم ڈی فور عنصر اینٹی جیمنگ ڈیجیٹل پائروئیلیکٹرک اورکت سینسر

مینی ایس ایم ڈی فور عنصر اینٹی جیمنگ ڈیجیٹل پائروئیلیکٹرک اورکت سینسر

Product and recommended pad size diagram of مینی ایس ایم ڈی فور عنصر اینٹی جیمنگ ڈیجیٹل پائروئیلیکٹرک اورکت سینسر

Basic parameters of مینی ایس ایم ڈی فور عنصر اینٹی جیمنگ ڈیجیٹل پائروئیلیکٹرک اورکت سینسر
مندرجہ ذیل جدول میں درجہ بندی سے باہر کسی بھی چیز سے آلہ کو مستقل نقصان پہنچ سکتا ہے۔ درجہ بند قیمت کے قریب طویل مدتی استعمال آلہ کی وشوسنییتا کو متاثر کرسکتا ہے۔

اندرونی بلاک آریھ

Working conditions (T=25° C, وی ڈی ڈی=3V, unless otherwise specified)

آؤٹ پٹ ٹرگر موڈ

آن ٹائم پن ٹائم کی ترتیب
جب تحقیقات سے انسانی جسم کی نقل و حرکت کے سگنل کا پتہ لگ جاتا ہے تو ، یہ REL پن پر ایک اعلی سطح کی پیداوار کرے گا۔ اس سطح کی مدت کا تعین اوقات ٹائم پن (جس کے نیچے دیئے گئے ٹیبل کو ملاحظہ کریں) پر لگائے جانے والے سطح سے ہوتا ہے۔ اگر REL اعلی سطح کے آلے میں ایک سے زیادہ ٹرگر سگنلز تیار ہوتے ہیں ، جب تک کہ ایک نیا ٹرگر سگنل مل جاتا ہے ، REL کا وقت دوبارہ شروع ہوجائے گا ، اور پھر اس کا وقت دوبارہ شروع کیا جائے گا۔

1. The working current is related to the selected resistance R. The larger the resistance, the smaller the working current. The average current consumed by R during the REL effective delay period is: IR ≈ 0.75وی ڈی ڈی/R. During the ineffective delay period, R consumes no current. If you have high power consumption requirements and are often in the effective delay time period, it is recommended to use the digital REL timing mode.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than وی ڈی ڈی/2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. نوٹ: When using the digital REL timing method, the ONTIME pin voltage must not be higher than وی ڈی ڈی/2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

حساسیت کی ترتیبات

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding وی ڈی ڈی/2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

OEN پن کی ترتیبات

اوین REL آؤٹ پٹ کے لئے قابل پن ہے۔ جب اوین کم وولٹیج لگاتا ہے تو ، REL آؤٹ پٹ ہمیشہ کم ہوتا ہے۔ جب اوین ایک اعلی وولٹیج کا اندراج کرتا ہے ، جب پن / این پی آئ آر این پن سینسر کے ذریعہ انسانی جسم کے عام محرک سگنل کا احساس کرتا ہے ، جب تک انسانی جسم کا محرک سگنل نہ ہونے پر REL اعلی سطح سے باہر نکل جاتا ہے ، اور وقت کے بعد REL گزر جاتا ہے تو ، REL کم نتائج نکلتا ہے سطح تقریبا 2 سیکنڈ کے بچانے کے بعد ، انسانی جسم کے اشارے پر ایک بار پھر احساس ہوتا ہے۔ دن کے دوران کام نہ کرنے اور رات کو کام نہ کرنے کے فنکشن کا احساس کرنے کے لئے اوین پن کو فوٹو اسٹور یا فوٹوڈیڈ سے منسلک کیا جاسکتا ہے۔

قسمical application circuit
ٹرائوڈ درخواست مثال

ریفلو سولڈرنگ
سینسر ریفلو سولڈرنگ ہدایات
ریفلو سولڈرنگ کرتے وقت ، براہ کرم نیچے دیئے گئے اعداد و شمار میں دکھائے گئے درجہ حرارت وکر کی پیروی کریں۔ کوئی بھی چیز جو نیچے والے اعداد و شمار میں دکھائے جانے والے ریفلو درجہ حرارت سے زیادہ ہو اس کے لئے پہلے ہی سیلز انجینئر سے مشورہ کرنا چاہئے۔

پیکیجنگ

نوٹ: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

نوٹ for welding
مندرجہ بالا اعداد و شمار میں دکھائے گئے درجہ حرارت وکر کے زیادہ سے زیادہ درجہ حرارت سے تجاوز نہ کریں ، بصورت دیگر اس سے سینسر کی کارکردگی خراب ہوسکتی ہے۔
ریفلو سولڈرنگ اور بار بار حرارتی اور بے ترکیبی کو نہ دہرائیں ، جو سینسر کی زندگی اور کارکردگی کو سنجیدگی سے متاثر کرے گا اور مصنوع کی وارنٹی کے تحت نہیں ہوگا۔
آپٹیکل فلٹر کو صاف کرنے کے لئے سنکنرن کیمیکلز کا استعمال نہ کریں (مطلق ایتھنول استعمال کیا جاسکتا ہے) ، جس سے سینسر خرابی کا شکار ہوسکتا ہے یا ناکام ہوجاتا ہے۔ سینسر لگنے کے فورا بعد اسے استعمال نہ کریں ، 1H کے بعد اسے استعمال کرنے کی سفارش کی جاتی ہے۔
Be careful not to touch the terminals with metal pieces or hands. نوٹ for welding:

آپریٹنگ ماحولیاتی درجہ حرارت (نمی) کی حد
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) ذخیرہ اندوزی کا درجہ حرارت: -40℃～ +80℃
＞ نمی: کام کرنے والی نمی: â ‰ ¤ 85٪ RH (دھند یا منجمد نہیں ہونا چاہئے)
ذخیرہ نمی: â ‰ ¤ 60٪ RH
environment استعمال ماحول کے درجہ حرارت اور موافقت کے دائرہ کار کے بارے میں ، اس سے مراد وہ درجہ حرارت اور نمی ہے جو سینسر کو مستقل کام کرسکتا ہے ، استحکام اور ماحولیاتی مزاحمت کی مستقل کام کی ضمانت نہیں۔ جب اعلی درجہ حرارت اور اعلی نمی والے ماحول میں استعمال کیا جائے تو ، سینسر عمر بڑھنے میں تیزی لائے گا۔

دوسرے تحفظات
ope الیکٹروتھرمل شور جیسے جامد بجلی ، بجلی ، موبائل فون ، ریڈیو ، اور تیز شدت کی روشنی کی وجہ سے غلط استعمال ہوسکتا ہے۔
wind ہوا اور کانپنے کی وجہ سے ہونے والی خرابی سے بچنے کے لئے کسٹمر ٹرمینل کی مصنوعات کو مضبوطی سے انسٹال کرنا چاہئے۔
strong مضبوط کمپن یا اثر اور خرابی کا سبب بننے کے بعد اسے نقصان پہنچے گا۔ براہ کرم اعلی طاقت کے کمپن یا اثر سے بچیں۔
product یہ پروڈکٹ واٹر پروف اور ڈسٹ پروف پروڈکٹ نہیں ہے۔ اس کا استعمال کرتے وقت یہ واٹر پروف ، ڈسٹ پروف ، اینٹی سنڈینسشن اور اینٹی آئیکنگ ہونا چاہئے۔
اگر کام کرنے والے ماحول میں سنکنرن گیس اتار چڑھاؤ کرتی ہے تو ، اس سے خرابی ہوگی۔
