ملی میٹر لہر انسانی پتہ لگانے کا سینسر

ملی میٹر لہر انسانی پتہ لگانے کا سینسر، ایک مخصوص علاقے میں لوگوں کا پتہ لگانے کے لیے FMCW استعمال کریں۔ درست انسانی پتہ لگانے والے الگورتھم کے ساتھ ریڈار سگنل پروسیسنگ کو جوڑ کر، اعلی حساسیت انسانی شناخت حاصل کی جاسکتی ہے، جو حرکت پذیر اور ساکن انسانی اہداف کا پتہ لگاسکتی ہے۔ پتہ لگانے کی حد میں سانس لینے اور دل کی دھڑکن جیسی خصوصیات کے ساتھ حیاتیاتی موجودگی (بنیادی طور پر انسانی جسم) کا پتہ لگایا جاتا ہے، تاکہ انسانی جسم کو جسم کی حرکات کے بغیر محسوس کیا جا سکے، بشمول سوتے ہوئے لوگ۔

ماڈل:PD-MV1022

انکوائری بھیجیں۔

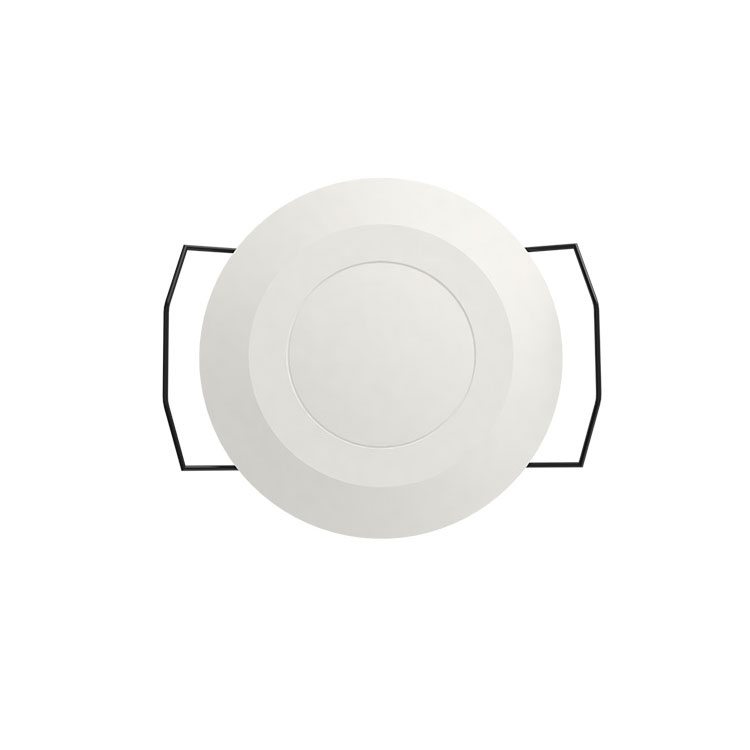

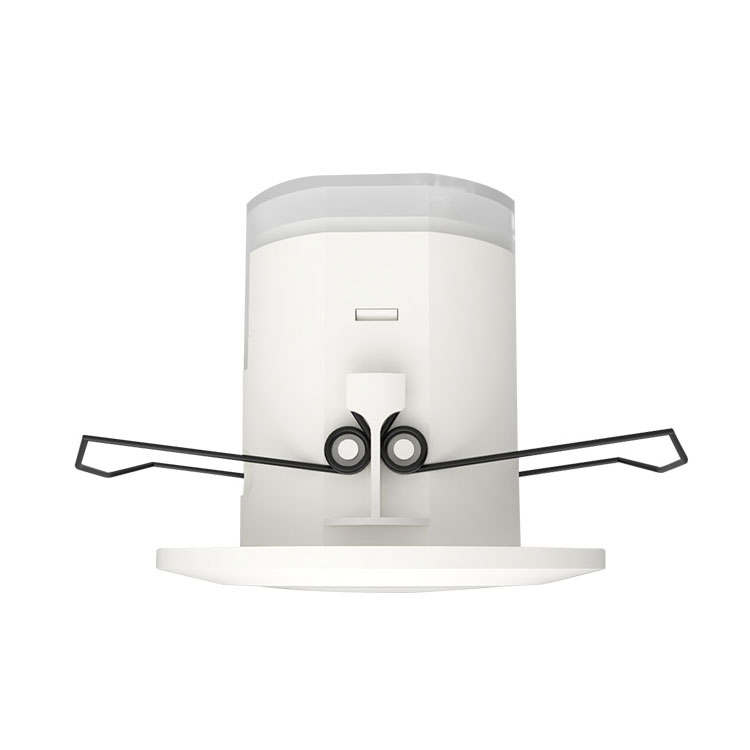

انسانی زندگی کی موجودگی کا پتہ لگانا mmWave سینسر PD-MV1022

Human Life Presence Detection mmWave Sensor PD-MV1022

خلاصہ

کسی مخصوص علاقے میں لوگوں کا پتہ لگانے کے لیے FMCW استعمال کریں۔ درست انسانی پتہ لگانے والے الگورتھم کے ساتھ ریڈار سگنل پروسیسنگ کو جوڑ کر، اعلی حساسیت انسانی شناخت حاصل کی جاسکتی ہے، جو حرکت پذیر اور ساکن انسانی اہداف کا پتہ لگاسکتی ہے۔ پتہ لگانے کی حد میں سانس لینے اور دل کی دھڑکن جیسی خصوصیات کے ساتھ حیاتیاتی موجودگی (بنیادی طور پر انسانی جسم) کا پتہ لگایا جاتا ہے، تاکہ انسانی جسم کو جسم کی حرکات کے بغیر محسوس کیا جا سکے، بشمول سوتے ہوئے لوگ۔

خصوصیات

زندگی کی موجودگی کا پتہ لگانا: بے حرکت بیٹھے یا پڑے ہوئے انسانی جسم کا پتہ لگائیں۔
خلل سے بچنا: حد کے اندر ہدف کا درست پتہ لگائیں اور باہر کی مداخلت سے بچیں۔
ضابطے کے مطابق: قومی اور بین الاقوامی ضوابط کے مطابق، تیز تنصیب کی حمایت کریں۔

وضاحتیں

پاور سپلائی وولٹیج	100-240VAC
پاور فریکوئنسی	50/60Hz
بجلی کی ترسیل	<0.2mW
شرح شدہ لوڈ	800W Max.tungsten(220-240VAC)
	200W Max.fluorescent & LED (220-240VAC)
	400W Max.tungsten (100-130VAC)
	100W Max.fluorescent & LED (100-130VAC)
تحفظ کی سطح	IP20، کلاس 2
انسٹالیشن سیٹ	اندرونی، چھت، دیوار
HF سسٹم	24GHz FMCW لہر، ISM بینڈ
پتہ لگانے کا زاویہ	360°
پتہ لگانے کا فاصلہ	1.5-4m (تحقیقات اور کے درمیان لکیری فاصلہ انسانی جسم) (سایڈست)
تاخیر کی ترتیب	5 سیکنڈ-3 منٹ، (سایڈست)
روشنی کنٹرول الیومینیشن	2-2000LUX، (سایڈست)
بجلی کی کھپت	<0.3W
آپریٹنگ درجہ حرارت	-15°C~+70°C

سینسر کی معلومات

Sensor Information

ایپلی کیشنز

مائیکرو ویو شیشے، پلاسٹک اور لکڑی میں گھس سکتا ہے، اس طرح مائیکرو ویو سینسر شیشے، پلاسٹک یا لکڑی کی مخصوص موٹائی سے بنے شیڈ کے اندر نصب کیا جا سکتا ہے۔ مثال کے طور پر، لائٹنگ میں ایپلی کیشن، صرف اس صورت میں جب نیچے دکھایا گیا کنکشن بنا کر آپ عام لائٹنگ کو آٹو سینسنگ لائٹنگ میں تبدیل کر سکتے ہیں۔
N، L کو طاقت سے جوڑیں۔
N، L کو لوڈ کے ساتھ جوڑیں۔
Applications
آپ پورے گزرگاہ کو کنٹرول کرنے کے لیے چھت یا فرش کے اندر ایک یا زیادہ انسٹال کر سکتے ہیں۔
دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ہوگا، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

ترتیب کا طریقہ: پوٹینومیٹر

Setting manner:potentiometer

(1) لائٹ کنٹرول سیٹنگ

Light-control setting اسے 2~2000 LUX کی حد میں بیان کیا جا سکتا ہے۔ نوب کو پوری طرح سے اینٹی کلاک وائز کرنے کے لیے تقریباً 2 لکس ہے، پوری طرح سے کلاک وائز تقریباً 2000 لکس ہے۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت، آپ کو نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

(2) وقت کی ترتیب

Time setting اس کی تعریف 5 سیکنڈ (مکمل طور پر گھڑی کی سمت میں مڑیں) سے 3 منٹ (مکمل طور پر گھڑی کی سمت مڑیں) تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: جب لائٹ خود بخود بند ہو جائے گی، سینسر کے کسی دوسری حرکت کا پتہ لگانے کے لیے تیار ہونے میں 1 سیکنڈ لگیں گے، یعنی صرف 1 سیکنڈ بعد پتہ چلنے والے سگنل سے روشنی خود بخود آن ہو سکتی ہے۔
تاخیر کی ایڈجسٹمنٹ کا صحیح استعمال: یہ سینسر کی موجودگی کا پتہ لگانے کے بعد روشنی کے درمیان تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے استعمال کیا جاتا ہے۔ انسانی جسم اور خودکار روشنی بند. صارفین اصل ضروریات کے مطابق ایڈجسٹ کر سکتے ہیں۔ چونکہ مائکروویو انڈکشن پروڈکٹس میں لگاتار انڈکشن فنکشن ہوتا ہے، مختصر یہ کہ کسی بھی انڈکشن کے اختتام سے پہلے تاخیر کے وقت میں سینسر، سسٹم ری ٹائم کرے گا، جب تک پتہ لگانے کی حد میں لوگوں کی موجودگی ہوگی، روشنی نہیں جائے گی۔ .

（3） پتہ لگانے کی حد کی ترتیب (حساسیت)

Detection range setting(sensitivity) پتہ لگانے کا فاصلہ کم سے کم ہے جب گھڑی کی سمت کو نیچے کی طرف موڑتا ہے، اور زیادہ سے زیادہ جب گھڑی کی سمت کو نیچے کی طرف موڑتا ہے۔ ریڈار کا پتہ لگانے کے ہدف کی زیادہ سے زیادہ حد انسانی جسم اور سینسر کے درمیان 4m سیدھی لائن کا فاصلہ ہے، اور پتہ لگانے کی حد 1.5-4m ہے۔

نوٹ: براہ کرم تین فنکشنل نوبس کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل نوبس براہ راست اجزاء سے جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا سا سٹپر ہوتا ہے، جب آپ نوبس کو شروع سے آخر تک ایڈجسٹ کرتے ہیں، تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ غیر سٹاپ گھومنا. ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔

تنصیب

بجلی بند کر دیں۔ تھریڈڈ ٹیوبوں کو پاور کورڈ اور کنٹرول لائن میں سیٹ کریں۔

کنکشن لائن ڈایاگرام کے مطابق پاور اور لوڈ کو سینسر کے ساتھ جوڑیں۔
نوبس کو مثالی حالات کی طرف موڑ دیں (براہ کرم اوپر دیے گئے سیٹنگ مینر کے ایک حصے کے مطابق سیٹنگز کی وضاحت کریں۔)

Installation

Warning درج ذیل حالات خرابی کے رد عمل کا باعث بنیں گے۔
1، راکنگ آبجیکٹ پر نصب ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔
براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔
درج ذیل حالات خرابی کے رد عمل کا باعث بنیں گے۔

غلطی اور حل

قصور	ناکامی کا سبب	حل
بوجھ کام کرنے میں ناکام ہے۔	لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔	بوجھ کی ترتیب کو ایڈجسٹ کریں۔
	بوجھ ٹوٹ گیا ہے۔	بوجھ کو تبدیل کریں۔
	بجلی بند ہے۔	پاور آن کریں۔
بوجھ ہر وقت کام کرتا ہے۔	پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے.	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
بوجھ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر قابل بھروسہ سگنلز کا پتہ لگانے میں ناکام ہو جاتا ہے۔	تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔
	حرکت پذیر سگنل کا پتہ سینسر (دیوار کے پیچھے حرکت، چھوٹی چیزوں کی حرکت وغیرہ) سے لگایا جاتا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
زندگی ہے لیکن بوجھ کام نہیں کر رہا۔	تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔

warning

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

یہ ہدایت نامہ اس پروڈکٹ کے موجودہ مواد کی پروگرامنگ کے لیے ہے، بغیر اطلاع کے مینوفیکچرر کے لیے بہت سی تبدیلیاں اور ترمیمات ہیں! کمپنی کی اجازت کے بغیر کسی دوسرے مقصد کے لیے ہدایت نامہ کے مندرجات کو کاپی کرنا سختی سے منع ہے۔

مختلف منظرناموں پر لاگو

Applicable to various scenarios
