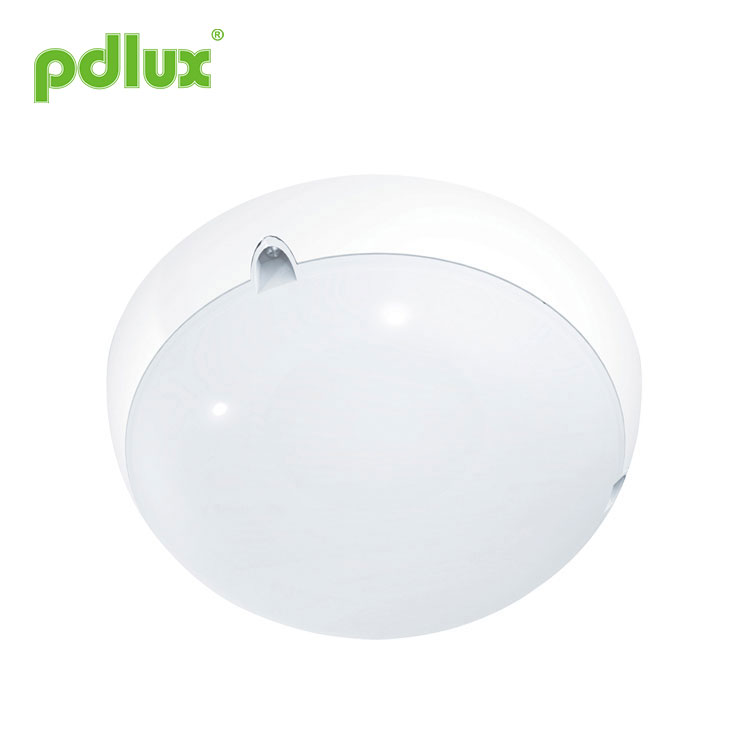

مائکروویو سینسر آؤٹ ڈور لائٹ

PD-LED2003-G مائکروویو سینسر لیمپ کی ہدایات

خلاصہ

یہ ایک مائیکرو ویو سینسر ہے جو کنٹرول شدہ ایل ای ڈی لائٹس کو سوئچ کرتا ہے۔، مائیکرو ویو سینسر کو لیمپ میں بنایا گیا تھا، اس کے اندر 98pcs ہائی برائٹنس LEDs ہیں، جس کی کل پاور 16 واٹ ہے۔ لائٹ آن ہونے پر، برائٹ فلوکس 1000 lm سے زیادہ ہو گا، جو 60 واٹ انکینڈیسنٹ لیمپ (≈400lm) کے دوگنا کے برابر ہوگا۔ مائکروویو سینسر سوئچ ایک نئی قسم کا خودکار سوئچ ہے جو آواز کے سوئچ، اور انفراریڈ سینسر کے بعد آتا ہے۔ پتہ لگانے کے طریقے کے دیگر کے مقابلے میں درج ذیل فوائد ہیں: 1. غیر رابطہ کا پتہ لگانا، 2. خراب ماحول کے لیے موزوں، درجہ حرارت، نمی، شور، ہوا، دھول، روشنی...3.RF مداخلت کی صلاحیت، 4. ٹرانسمیشن پاور صرف 0.3 میگاواٹ، یہ انسانی جسم کو نقصان نہیں پہنچائے گا۔ آسان تنصیب + آسان وائرنگ۔

ہم لائٹنگ کنٹرول میں اس حساس ایڈوانسڈ سینسر سوئچ کو اپناتے ہیں، جس سے لائٹ آنے پر خود بخود آن ہو جاتی ہے، جب کوئی باہر جاتا ہے تو خود بخود بند ہو جاتا ہے گلیارے کی سیڑھیوں، لونگ روم اور بیڈ رومز میں وسیع پیمانے پر استعمال کے علاوہ، اسے انسٹال بھی کیا جا سکتا ہے۔ غسل خانے میں.

بلٹ میں مائکروویو سینسر سوئچ پلاسٹک، شیشے، لکڑی میں گھس سکتا ہے۔ اس لیے اسے شیشے یا پلاسٹک کے شیل لیمپ میں انسٹال کیا جا سکتا ہے اس سے توانائی کنٹرول کے لیے روشنی کے مختلف انداز میں مائکروویو سینسر سوئچ لگانے کی اجازت ملتی ہے۔ اب، ہم مختلف ترجیحات کے ساتھ مختلف لوگوں کی ضروریات کو پورا کرنے کے لیے مختلف قسم کے مائیکرو ویو سینسر ایل ای ڈی لیمپ فراہم کر سکتے ہیں۔

وضاحتیں

پاور سورس: 100-240V/AC
پاور فریکوئنسی: 50/60Hz
شرح شدہ لوڈ: 16W زیادہ سے زیادہ (230V/AC 50Hz)
HF سسٹم: 5.8GHz CW الیکٹرک ویو، ISM ویو بینڈ
ٹرانسمیشن پاور: <0.3mW
وقت کی ترتیب: 14 سیکنڈ (S2=OFF) سے 12 منٹ (S1=ON) (سایڈست)
14 سیکنڈ (S2=OFF) سے 30 منٹ (S1=OFF) (سایڈست)
20 سیکنڈ (S2=ON) سے 12 منٹ (S1=ON) (سایڈست)
20 سیکنڈ (S2=ON) سے 30 منٹ (S1=OFF) (سایڈست)
پتہ لگانے کی حد: 1-10m (radii.) (سایڈست)
لائٹ کنٹرول: <10 ->2000LUX (سایڈست)
اسٹینڈ بائی پاور: <0.9W
پتہ لگانے کا زاویہ: 360°
برائٹ فلوکس: 1030 ملی میٹر
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
وزن: تقریباً 1.24 کلوگرام
چراغ کا حصہ
ایل ای ڈی کی مقدار: 98 پی سی ایس
ایل ای ڈی کی وضاحتیں: T5050

سینسر کی معلومات

سپیکٹروگرام

تنصیب کا طریقہ کار

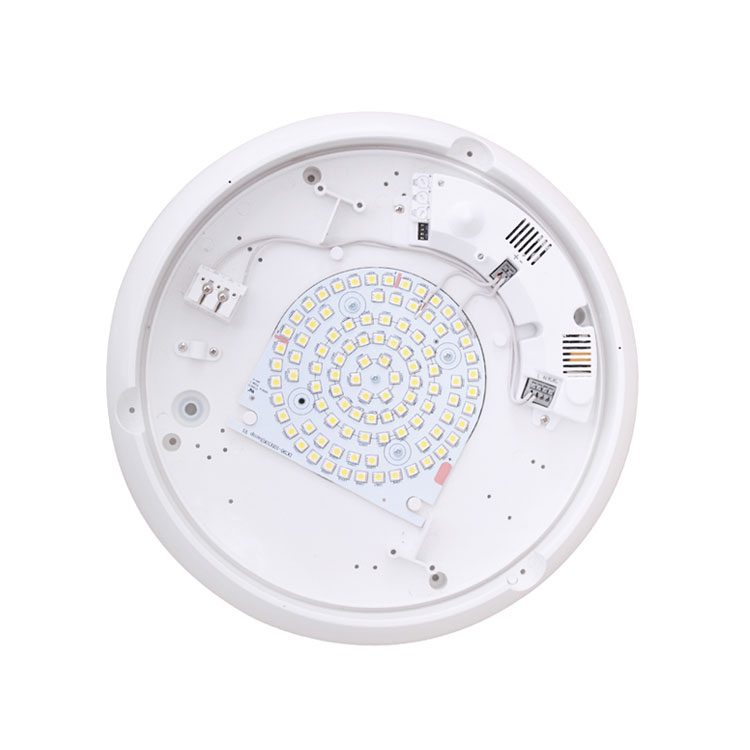

• مرحلہ 1 لیمپ شیڈ کو نیچے اتارنے کے لیے سکرو کو بند کر دیں (جیسا کہ مندرجہ ذیل ہے: پروڈکٹ کو A اور B کے طور پر دو حصوں میں الگ کیا جانا چاہیے)

• مرحلہ 2 نوبس کو مثالی حالات کی طرف موڑ دیں (جیسا کہ تصویر 2)

سرکٹ میں چار بٹ کوڈ سوئچ ہے، درج ذیل کو منتخب کر سکتے ہیں۔

جب محیطی چمک تقریباً 100LUX (سرد روشنی کا ذریعہ) سے کم ہوتی ہے، تو آلہ روشنی کو متحرک کرتا ہے، اگر نہیںپہلے سے طے شدہ تاخیر کے وقت کے بعد پتہ لگانے سے، روشنی 10% چمک کی حالت میں داخل ہو جائے گی اور اس صورت حال کو اس وقت تک برقرار رکھے گی جب تکآدھے راستے میں پتہ چل جاتا ہے، اور پھر روشنی روشن ہو جائے گی۔

آپ کنسٹنٹلی آن موڈ کو پہلے سے سیٹ کر سکتے ہیں (صرف پاور آن ہونے پر موثر)، یعنی یہ مین سوئچ ہے جو کنٹرول کرتا ہےروشنی کو آن یا آف کرنا ہے۔ اگر آپ مختصر وقت میں سوئچ کو آن یا آف کرتے ہیں، تو یہ عام لائٹنگ کے طور پر کام کرے گا۔آپ زیادہ دیر تک سوئچ آن کرتے ہیں، روشنی تقریباً 6 گھنٹے مسلسل آن رہے گی اور پھر سینسنگ میں داخل ہو جائے گی۔حالت۔ سوئچ کو بند کرنے اور پھر آن کرنے کے لیے، آپ مسلسل آن موڈ کو دوبارہ شروع کر سکتے ہیں۔

(1) کھوج کی حد کی ترتیب (حساسیت)

کھوج کی حد ایک اصطلاح ہے جو کم یا زیادہ سرکلر پتہ لگانے کے ریڈیائی کو بیان کرنے کے لئے استعمال ہوتی ہے۔2.5 میٹر کی اونچائی پر سینسر لائٹ لگانے کے بعد زمین پر پیدا ہونے والا زونکم از کم رسائی (تقریباً 1m radii) کو منتخب کرنے کے لیے مکمل طور پر گھڑی کی مخالف سمت تک پہنچیں، اور مکمل طور پرزیادہ سے زیادہ رسائی کو منتخب کرنے کے لیے گھڑی کی سمت (تقریباً 10m radii)۔

نوٹ: اوپر کا پتہ لگانے کا فاصلہ کسی ایسے شخص کی صورت میں حاصل کیا جاتا ہے جس کا قد 1.6m~1.7m کے درمیان ہو۔درمیانی شکل کے ساتھ اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور چلنے کی رفتارتبدیل کریں، پتہ لگانے کا فاصلہ بھی بدل جائے گا۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

نوٹس: اس پروڈکٹ کو استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں۔لیکن زیادہ سے زیادہ غیر معمولی رد عمل سے بچنے کے لئے غلط تحریک کی آسانی سے پتہ لگانے کی وجہ سےاڑنے والے پتے اور پردے، چھوٹے جانور یا پاور گرڈ اور برقی آلات کی مداخلت۔
مذکورہ بالا تمام خرابی کے رد عمل کا باعث بنیں گے۔ جب مصنوعات عام طور پر کام نہیں کرتی ہے،براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

پاور نیٹ ورک پلس مداخلت کو روکنے کے حل مصنوعات:
علاقائی مداخلت پاور نیٹ ورک کے فرق کی وجہ سے، مداخلت کی نبض ہےغیر یقینی، لہذا صارف کو تجویز نہیں کی جاتی ہے کہ وہ حساس کو میکسیم کے ساتھ ایڈجسٹ کریں جباستعمال کرنا۔ تجویز: براہ کرم حساس کو مناسب فاصلے پر انسٹال اور ایڈجسٹ کریں۔استعمال کرتے ہوئے، غلط کام کو روکنے کے لیے زیادہ سے زیادہ حساسیت متعین نہ کریں۔

دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو 4 میٹر رکھنے کی ضرورت ہےایک دوسرے سے، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

(2) وقت کی ترتیب

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 14sec(20sec)(موڑمکمل طور پر گھڑی کی سمت میں) اور زیادہ سے زیادہ 12 منٹ (30 منٹ) (مکمل طور پر گھڑی کی سمت مڑیں)۔ ڈائل موڑ دیں۔2 کو "آن" پر سوئچ کریں، کم از کم تاخیر کا وقت 20 سیکنڈ ہے؛ اسے "2" میں تبدیل کریں، کم از کم تاخیروقت 14 سیکنڈ ہے. ڈائل سوئچ 1 کو "آن" کریں، زیادہ سے زیادہ تاخیر کا وقت 12 منٹ ہے۔اسے "1" میں تبدیل کریں، زیادہ سے زیادہ تاخیر کا وقت 30 منٹ ہے۔ اس سے پہلے کسی بھی حرکت کا پتہ چلاوقت گزرنے سے ٹائمر دوبارہ شروع ہو جائے گا۔ اس کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔پتہ لگانے کے زون کو ایڈجسٹ کرنا اور واک ٹیسٹ کرنے کے لیے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں تقریباً وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ حرکت کا پتہ لگانا شروع کر سکے۔دوبارہ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے اور لائٹ آٹو آن ہونے کے وقت سے تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔لائٹ خود بخود بند ہونے تک۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ اسے کم کریں۔توانائی کی بچت کی خاطر تاخیر کا وقت، کیونکہ مائکروویو سینسر کا کام مسلسل ہوتا ہے۔سینسنگ، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانا ٹائمر کو دوبارہ شروع کر دے گا اورروشنی صرف اسی صورت میں جاری رہے گی جب پتہ لگانے کی حد میں انسان موجود ہو۔

(3) لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ <10 ->2000lux۔ اسے پلٹوتقریباً 10 لکس پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے پوری طرح مخالف گھڑی کی سمت۔ اسے مکمل طور پر موڑ دیں۔تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے گھڑی کی سمت۔ دستک کو مکمل طور پر موڑ دیا جانا چاہئے۔ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت گھڑی کی سمت۔

نوٹ: براہ کرم تین فعال بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس لیے کہ تینوںفنکشنل بٹن اجزاء سے براہ راست جڑے ہوئے تھے، اس میں ایک چھوٹا سا روکنے والا ہے۔تین اجزاء میں سے ہر ایک، جب آپ بٹنوں کو شروع سے آخر تک ایڈجسٹ کرتے ہیں تو ضرورت سے زیادہٹرن سٹاپ کو نقصان پہنچائے گا، اور 360° نان اسٹاپ موڑ کی طرف لے جائے گا۔ رینج کو ایڈجسٹ کریں۔حد 270 ° ہے، براہ کرم اس پر توجہ دیں۔

• مرحلہ 3 ڈرلنگ کا نشان بنانے کے لیے پروڈکٹ کی بنیاد کو چھت پر رکھیں (بطور تصویر 4)
• مرحلہ 4 پروڈکٹ کو اس جگہ پر انسٹال کریں جہاں آپ نے نشان زد کیا ہے (بطور تصویر 5)

• مرحلہ 5 پلاسٹک کے توسیعی اسکرو کو سوراخ میں کھٹکھٹائیں جسے آپ ڈرل کرتے ہیں (تصویر 6 کے طور پر)
• مرحلہ 6 وائرنگ پر جڑنے کے لیے پاور لائن کو لائن ہول میں ڈالیں (جیسا کہ تصویر 7)

کنکشن وائر ڈایاگرام

K1 اور K2 ایک سوئچ کے برابر ہے، L سے K1 تک بجلی، پھر K2 سے آؤٹ پٹ۔ لاوڈ سے جڑیں، N کے دوسرے سرے پر۔ زیادہ سے زیادہ لوڈ یہ 200W(220V) ہے

• مرحلہ7 پیچ کے ساتھ منتخب جگہ پر پروڈکٹ کی بنیاد کو درست کریں (جیسا کہ تصویر 8)

• مرحلہ 8 پی سی لیمپ شیڈ کو پیچ کے ساتھ بیس پر درست کریں (جیسا کہ تصویر 9)

غلطی اور حل

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. پاور آن ہونے پر براہ کرم دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

●براہ کرم پروفیشن انسٹالیشن کے ساتھ تصدیق کریں۔
●حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
