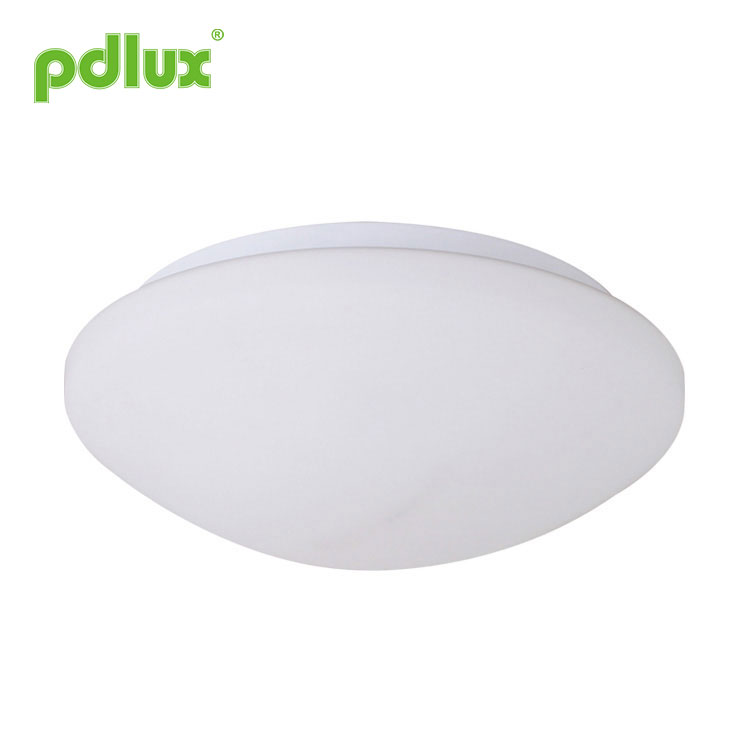

مائکروویو موشن سینسر ایل ای ڈی نائٹ لائٹ

PD-LED2052 مائکروویو سینسر لیمپ کی ہدایات

خلاصہ

یہ ایک مائیکرو ویو سینسر ہے جو کنٹرول شدہ ایل ای ڈی لائٹس کو سوئچ کرتا ہے، مائیکرو ویو سینسر کو روشنی میں بنایا گیا تھا، اس کے اندر 30pcs ہائی برائٹنس LEDs ہیں، جس کی کل پاور 15 واٹ ہے۔
ہم لائٹنگ کنٹرول میں اس حساس ایڈوانسڈ سینسر سوئچز کو اپناتے ہیں، جس سے لائٹ کو خود بخود آن ہونے کے قابل بنایا جاتا ہے جب کوئی آتا ہے، خود بخود بند ہوجاتا ہے۔ گلیارے کی سیڑھیوں، لونگ روم اور بیڈ رومز میں وسیع پیمانے پر استعمال کے علاوہ، اسے باتھ روم میں بھی انسٹال کیا جا سکتا ہے۔

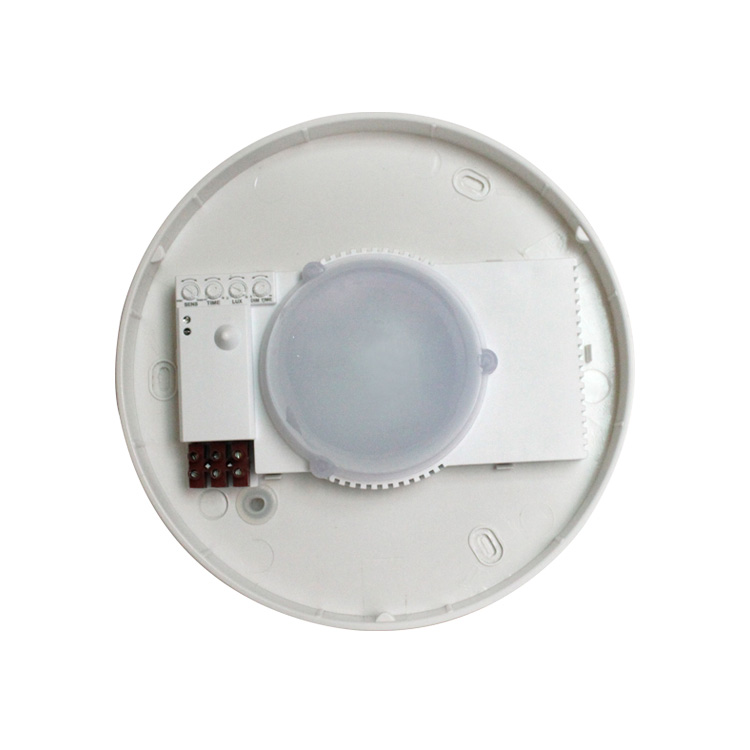

ہر حصے کا نام

وضاحتیں

طاقت کا منبع: 220-240VAC
پاور فریکوئنسی: 50/60Hz
شرح شدہ لوڈ: 15W زیادہ سے زیادہ
HF سسٹم: 5.8GHz CW برقی لہر،
ISM لہر بینڈ
ٹرانسمیشن پاور: <0.2mW
وقت کی ترتیب: 12s-12 منٹ (سایڈست)
لائٹ کنٹرول: 10LUX-2000LUX (سایڈست)
پتہ لگانے کی حد: 2-5m (radii.) (سایڈست)
مدھم وقت: 0s- (سایڈست)
پتہ لگانے کا زاویہ: 360°
اسٹینڈ بائی پاور: <0.5W
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
چراغ کا حصہ
ایل ای ڈی کی مقدار: 30 پی سی ایس
ایل ای ڈی کی وضاحتیں: 2835

سینسر کی معلومات

فنکشن

ترتیب کا طریقہ: پوٹینومیٹر

آپ کی ضرورت کو پورا کرنے سے پہلے اقدار کو ایڈجسٹ کرنے میں وقت لگ سکتا ہے۔

(1) کھوج کی حد کی ترتیب (حساسیت)

پتہ لگانے کی حد وہ اصطلاح ہے جو 2.5m کی اونچائی پر سینسر لائٹ لگانے کے بعد زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، کم از کم رسائی (تقریبا 2m radii) کو منتخب کرنے کے لیے ریچ کنٹرول کو پوری طرح سے مخالف سمت میں موڑ دیں۔ ، اور زیادہ سے زیادہ رسائی (تقریبا 5m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: اوپر پتہ لگانے کا فاصلہ ایک ایسے شخص کی صورت میں حاصل کیا جاتا ہے جس کا قد درمیانی شکل کے ساتھ 1.6m~1.7m کے درمیان ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے تو پتہ لگانے کا فاصلہ بھی بدل جائے گا۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

نوٹس: اس پروڈکٹ کو استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن اڑتے پتوں اور پردوں، چھوٹے جانوروں یا طاقت کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگانے سے پیدا ہونے والے غیر معمولی ردعمل سے بچنے کے لیے زیادہ سے زیادہ گرڈ اور برقی آلات. مذکورہ بالا سبھی خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔
انسانی حرکت سینسر کی شمولیت کا سبب بنے گی، لہذا جب آپ فنکشن ٹیسٹنگ کے تحت ہوں، تو براہ کرم انڈکشن ریجن کو چھوڑ دیں اور سینسر کے مسلسل کام کو روکنے کے لیے حرکت نہ کریں۔

دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ہوگا، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔


• دن اور رات کا پتہ لگانے کے لیے ایک بلٹ ان لائٹ سینسر، اگر قدرتی روشنی کے ماحول میں لیمپ کو انسٹال نہیں کر سکتے ہیں، تو تصویر ناکام ہو جائے گی، دنوں کا براہ راست نتیجہ روشنیوں کو شامل کرنا آسان ہے، غیر ضروری توانائی کا ضیاع ہوتا ہے . بہت زیادہ حساسیت کو ایڈجسٹ نہ کریں، کین کی کھوج کی حد کے استعمال کے وقت تک جاری رہتا ہے، حرکت پذیر اشیاء کا پتہ لگانے کے لیے غلط کارروائی کا سبب بننے سے بچنے کے لیے کچھ نہیں ہے۔

(2) وقت کی ترتیب

وقت کی تاخیر: منی: 12 سیکنڈ زیادہ سے زیادہ: 12 منٹ۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: ڈیبگ کرتے وقت، ایک بار جب لیمپ انڈکشن لائٹ ہو جاتا ہے، تو سینسنگ ایریا میں کوئی حرکت نہ کریں۔ ورنہ چراغ نہیں بجھے گا۔ نہ صرف انڈکشن ایریا موبائل ٹائمر تاخیر کے وقت کی حالت میں درست ہے۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔

(3) لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً 10LUX2000LUX سے لامحدود ہو سکتا ہے۔ تقریباً 10 lux پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح مخالف گھڑی کی سمت موڑ دیں۔ دن کی روشنی میں دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دیتے وقت نوب کو مکمل طور پر گھڑی کی سمت موڑنا چاہیے۔

جب ماحول کی روشنی سسٹم کی مقررہ قیمت سے زیادہ ہو جائے تو انڈکشن لیمپ کام نہیں کرے گا۔ لہذا اس قدر کو صارف کی ذاتی نوعیت کے مطابق ترتیب دیا جاسکتا ہے۔

(3) مدھم وقت کی ترتیب

Dim Tme: 0s- .جب knob کو کم از کم ایڈجسٹ کیا جاتا ہے، کوئی 10% چمک کا کام نہیں ہوتا ہے۔ جب نوب کو زیادہ سے زیادہ ( ) میں ایڈجسٹ کیا جاتا ہے، تو آدھی روشنی کا فنکشن ہمیشہ موجود رہتا ہے۔ دوبارہ شامل کرنے کے بعد، لائٹ کنٹرول ویلیو >60Lux، باہر نکلیں 10% چمک۔

1، راکنگ آبجیکٹ پر انسٹال ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ​​ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔

غلطی اور حل

یہ ہدایت نامہ اس پروڈکٹ کے موجودہ مواد کی پروگرامنگ کے لیے ہے، مینوفیکچرر کے لیے بغیر اطلاع کے کوئی تبدیلیاں اور ترمیم موجود ہیں!
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
