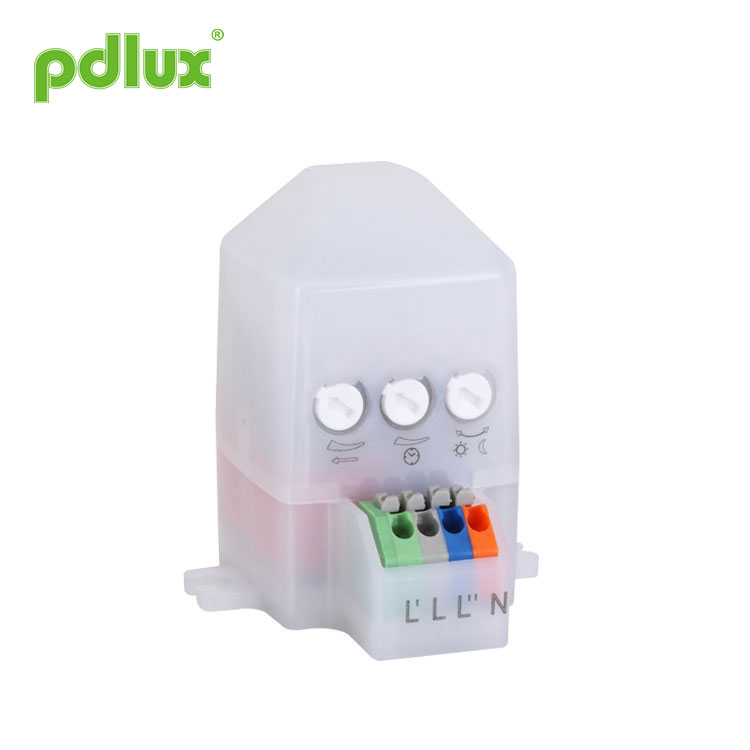

مائکروویو موشن ڈیٹیکٹر

مائیکرو ویو موشن ڈیٹیکٹر ایک ہائی پریسجن ڈیجیٹل مائکروویو سینسر ہے جس کی کھوج کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور ساخت میں کمپیکٹ ہے۔

ماڈل:PD-MV1017A

انکوائری بھیجیں۔

مائکروویو موشن ڈیٹیکٹر

خلاصہ
یہ ایک ہائی پریسجن ڈیجیٹل مائکروویو سینسر ہے جس کا پتہ لگانے کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور سٹرو میں کمپیکٹ ہے۔cture اسے آزادانہ طور پر بوجھ سے منسلک کیا جا سکتا ہے یا شیشے یا پلاسٹک سے بنے لیمپ شیڈ کے ساتھ لائٹنگ کے اندر آسانی سے انسٹال کیا جا سکتا ہے۔ حفاظتی تحفظ یا توانائی کی بچت کے لیے یہ بڑے پیمانے پر گزرگاہ، واش روم، لفٹ، گھریلو یا دیگر عوامی علاقوں میں لاگو ہوتا ہے۔ یہ متعدد تکنیکی پیٹنٹ کے لیے لاگو ہوتا ہے اور یہ آپ کی ذہین زندگی کے لیے بہترین انتخاب ہے۔

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

خصوصیات
1. غیر تابکاری نقصان: اس کے ٹرانسمیٹر کی طاقت 0.3mW سے کم ہے، جو انسانی جسم کو کوئی نقصان نہیں پہنچاتی ہے۔
2. قابل اعتماد اور مستحکم کارکردگی: یہ ڈیجیٹل پروسیسنگ میں RC فلٹرنگ اور ڈیجیٹل فلٹرنگ کا اطلاق کرتا ہے۔ اس میں ڈیجیٹل زیرو ٹرگر ٹیکنالوجی کا بھی استعمال کیا گیا ہے، یعنی زیرو پوائنٹ پر یہ آٹو کنیکٹ یا آٹو ڈسکنیکٹ ہو جائے گا۔ یہ آؤٹ پٹ کو کنٹرول کرنے کے لیے ٹائیکو ہائی پاور ریلے کا استعمال کرتا ہے، جو اس کی قابل اعتماد کارکردگی کو یقینی بناتا ہے۔ یہ 100-240V/AC میں اپنی مستحکم کارکردگی کی ضمانت دینے کے لیے پاور مینجمنٹ چپ کو اپناتا ہے۔
3. ریموٹ سیٹنگ: اسے ریموٹ فنکشن کے ساتھ ڈیزائن کیا گیا ہے، یعنی آپ اس کے فنکشن کو پوٹینشیومیٹر یا ریموٹ کنٹرولر کے ذریعے اپنی عملی ضرورت کے مطابق پیش کر سکتے ہیں۔

وضاحتیں

پاور سورس: 100-240V/AC
پاور فریکوئنسی: 50/60Hz
ٹرانسمیشن پاور: <0.3mW
شرح شدہ لوڈ:
2400W/10A,Max,tungsten(cosφ=1)(220-240V/AC)
600W/5A، زیادہ سے زیادہ، فلوروسینٹ(cosφ=0.5)(220-240V/AC)
1200W/10A,Max,tungsten(cosφ=1)(100-130V/AC)
300W/5A، زیادہ سے زیادہ، فلوروسینٹ(cosφ=0.5)(100-130V/AC)
کام کرنے کا درجہ حرارت: -15°C~+70°C

تحفظ کی سطح: IP20، کلاس II
تنصیب بیٹھ: گھر کے اندر، چھت بڑھتے ہوئے
HF سسٹم: 5.8GHz CW برقی لہر، ISM بینڈ
پتہ لگانے کا زاویہ: 360°
پتہ لگانے کی حد: 1-11m (radii.) (سایڈست)
وقت کی ترتیب: 8 سیکنڈ-12 منٹ، (سایڈست)
لائٹ کنٹرول: 10-1000LUX، (سایڈست)
بجلی کی کھپت: تقریبا.0.5W

سینسر کی معلومات

ایپلی کیشنز
مائیکرو ویو شیشے، پلاسٹک اور لکڑی میں گھس سکتا ہے، اس طرح مائیکرو ویو سینسر شیشے، پلاسٹک یا لکڑی کی مخصوص موٹائی سے بنے شیڈ کے اندر نصب کیا جا سکتا ہے۔ مثال کے طور پر، لائٹنگ میں ایپلی کیشن، صرف اس صورت میں جب نیچے دکھایا گیا کنکشن بنا کر آپ عام لائٹنگ کو آٹو سینسنگ لائٹنگ میں تبدیل کر سکتے ہیں۔

کنکشن موڈ ایک:
N، L کو پاور کے ساتھ جوڑیں؛ N، L کو لوڈ کے ساتھ جوڑیں۔
لوڈ کو L’ سے جوڑیں، سگنل کا پتہ چلنے پر لوڈ کام کرے گا اور جب کوئی مندرجہ ذیل سگنل نہ ہوں تو پہلے سے طے شدہ تاخیر کے وقت پر کام کرنا بند کر دے گا۔

کنکشن موڈ دو:
N، L کو پاور کے ساتھ جوڑیں؛ N، L کو لوڈ کے ساتھ جوڑیں۔
لوڈ کو L'' سے جوڑیں، لوڈ کام کرے گا，جب سگنل کا پتہ چلا تو لوڈ کام کرنا بند کر دیتا ہے۔

لائٹنگ کے اندر اوپر کی ایپلی کیشن متعدد عملی استعمال میں سے ایک ہے۔ آپ پورے گزر گاہ کو کنٹرول کرنے کے لیے چھت یا فرش کے اندر ایک یا زیادہ انسٹال بھی کر سکتے ہیں۔
دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ہوگا، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

ترتیب کا طریقہ ایک: پوٹینومیٹر

(1) کھوج کی حد کی ترتیب (حساسیت)
	ڈیٹیکشن رینج وہ اصطلاح ہے جو 2.5 میٹر کی اونچائی پر نصب ہونے پر زمین پر تقریباً دائرے کاسٹ کرنے کے لیے استعمال ہوتی ہے۔ نوب کو پوری طرح سے مخالف گھڑی کی سمت موڑنے کے لیے کم از کم رینج ہے، پوری طرح سے گھڑی کی سمت زیادہ سے زیادہ ہے۔
نوٹ:مندرجہ بالا پتہ لگانے کی حد اس شخص کے معاملے میں حاصل کی جاتی ہے جو درمیانی شکل کے ساتھ 1.6m~1.7m لمبا ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور حرکت کی رفتار بدل جائے تو پتہ لگانے کی حد بھی بدل جائے گی۔ نوٹس:اس پراڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن زیادہ سے زیادہ غیر معمولی رد عمل سے بچنے کے لیے جو اڑتے پتوں اور پردوں، چھوٹے جانوروں یا جانوروں سے غلط حرکت کا آسانی سے پتہ لگنے سے پیدا ہوتا ہے۔ پاور گرڈ اور برقی آلات کی مداخلت۔ مذکورہ بالا تمام خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔ انسانی حرکت سینسر کی شمولیت کا سبب بنے گی، لہذا جب آپ فنکشن ٹیسٹنگ کے تحت ہوں، تو براہ کرم انڈکشن والے علاقے کو چھوڑ دیں اور روکنے کے لیے حرکت نہ کریں۔ سینسر مسلسل کام کرتا ہے. دوستانہ یاد دہانی:دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنے کی ضرورت ہے، ورنہ ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔
(2) وقت کی ترتیب
	اس کی تعریف 8 سیکنڈ (مکمل طور پر گھڑی کی سمت میں مڑیں) سے 12 منٹ (مکمل طور پر گھڑی کی سمت میں مڑیں) تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔
نوٹ:جب لائٹ خود بخود بند ہو جائے گی، سینسر کے کسی اور حرکت کا پتہ لگانے کے لیے تیار ہونے میں 1 سیکنڈ لگیں گے، یعنی صرف 1 سیکنڈ بعد پتہ چلنے والے سگنل کی روشنی خود بخود آن ہو سکتی ہے۔ یہ بنیادی طور پر سگنل کا پتہ چلنے سے لے کر لائٹ آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ توانائی کی بچت کے لیے تاخیر کا وقت کم کریں، کیونکہ مائیکرو ویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانا ٹائمر کو دوبارہ شروع کر دے گا اور روشنی چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
(3) لائٹ کنٹرول سیٹنگ
	اس کی تعریف 10~1000 LUX کی حد میں کی جا سکتی ہے۔ نوب کو پوری طرح سے اینٹی کلاک وائز کرنے کے لیے تقریباً 10 لکس ہے، پوری طرح سے کلاک وائز تقریباً 1000 لکس ہے۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت، آپ کو نوب کو پوری طرح گھڑی کی سمت میں موڑ دینا چاہیے۔
نوٹ:براہ کرم تین فنکشنل نوبس کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل نوبس براہ راست اجزاء سے جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا سا سٹپر ہوتا ہے، جب آپ نوبس کو شروع سے آخر تک ایڈجسٹ کرتے ہیں، تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ غیر سٹاپ گھومنا. ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔
ترتیب دو: ریموٹ کنٹرول آن: آن دبائیں، منسلک لوڈ 6 گھنٹے تک کام کرتا رہے گا اور پھر خود بخود آٹو موڈ میں بدل جائے گا۔ آف: آف دبائیں، منسلک لوڈ 6 گھنٹے کے لیے بند ہو جائے گا اور پھر خود بخود آٹو موڈ میں تبدیل ہو جائے گا۔ آٹو: آٹو کو دبائیں، سینسر آٹو ڈیٹیکٹنگ موڈ میں داخل ہوتا ہے، یعنی جب سگنل کا پتہ چلتا ہے اور محیطی روشنی کی شدت پہلے سے طے شدہ قدر سے کم ہوتی ہے، لوڈ کام کرتا ہے۔

دوستانہ یاد دہانی:اس کے کام کی وضاحت کرنے کے دو طریقے ہیں اور آخری تعریف موثر ہوگی اور پھر بھی درست ہوگی چاہے سینسر دوبارہ شروع ہوجائے۔

1، راکنگ آبجیکٹ پر انسٹال ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔

غلطی اور حل

قصور	ناکامی کا سبب	حل
بوجھ کام کرنے میں ناکام ہے۔	لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔	بوجھ کی ترتیب کو ایڈجسٹ کریں۔
	بوجھ ٹوٹ گیا ہے۔	بوجھ کو تبدیل کریں۔
	بجلی بند ہے۔	پاور آن کریں۔
بوجھ ہر وقت کام کرتا ہے۔	پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے.	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر قابل بھروسہ سگنلز کا پتہ لگانے میں ناکام ہو جاتا ہے۔	تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	حرکت پذیر سگنل کا پتہ سینسر (دیوار کے پیچھے حرکت، چھوٹی چیزوں کی حرکت وغیرہ) سے لگایا جاتا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
جب موشن سگنل کا پتہ چلتا ہے تو بوجھ کام کرنے میں ناکام ہوجاتا ہے۔	حرکت کی رفتار بہت تیز ہے یا تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

ہم مصنوعات کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا باعث ہوں گے۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنوں پر توجہ دی ہے اور حفاظت کو اپنایا ہے۔ کسی بھی پریشانی سے بچنے کے لیے کوٹہ۔

یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
