KA بینڈ مائکروویو سینسر

کے اے بینڈ مائیکرو ویو سینسر ایک ہائی پریسیئن ڈیجیٹل مائیکرو ویو سینسر ہے جس کی کھوج کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور ساخت میں کمپیکٹ ہے۔

ماڈل:PD-MV1021

انکوائری بھیجیں۔

KA بینڈ مائکروویو سینسر

خلاصہ
یہ ایک ہائی پریسجن ڈیجیٹل مائکروویو سینسر ہے جس کا پتہ لگانے کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور ساخت میں کمپیکٹ ہے۔ اسے آزادانہ طور پر بوجھ سے منسلک کیا جا سکتا ہے یا شیشے یا پلاسٹک سے بنے لیمپ شیڈ کے ساتھ لائٹنگ کے اندر آسانی سے انسٹال کیا جا سکتا ہے۔ حفاظتی تحفظ یا توانائی کی بچت کے لیے یہ بڑے پیمانے پر گزرگاہ، واش روم، لفٹ، گھریلو یا دیگر عوامی علاقوں میں لاگو ہوتا ہے۔ یہ متعدد تکنیکی پیٹنٹ کے لیے لاگو ہوتا ہے اور یہ آپ کے ذہین زندگی گزارنے کے لیے بہترین انتخاب ہے۔

وضاحتیں

پاور سورس: 220-240V/AC
پاور فریکوئنسی: 50Hz
ٹرانسمیشن پاور: <0.2mW
HF سسٹم: 5.8GHz CW برقی لہر، ISM بینڈ
شرح شدہ لوڈ:
1200W/5A، زیادہ سے زیادہ، ٹنگسٹن(cosφ=1)(220-240V/AC)
300W/2.5A، زیادہ سے زیادہ، فلوروسینٹ(cosφ=0.5)(220-240V/AC)

پتہ لگانے کا زاویہ: 360°
پتہ لگانے کی حد: 2-10m(radii.) (سایڈست)
وقت کی ترتیب: 5sec±1sec - 30min±1min (سایڈست)
لائٹ کنٹرول: <5LUX-2000LUX (سایڈست)
تنصیب بیٹھ: گھر کے اندر، چھت بڑھتے ہوئے
کام کرنے کا درجہ حرارت: -15°C~+70°C
بجلی کی کھپت: تقریبا.0.5W

سینسر کی معلومات

درخواستیں

مائیکرو ویو شیشے، پلاسٹک اور لکڑی میں گھس سکتا ہے، اس طرح مائیکرو ویو سینسر شیشے، پلاسٹک یا لکڑی کی مخصوص موٹائی سے بنے شیڈ کے اندر نصب کیا جا سکتا ہے۔ مثال کے طور پر، لائٹنگ میں ایپلی کیشن، صرف اس صورت میں جب نیچے دکھایا گیا کنکشن بنا کر آپ عام لائٹنگ کو آٹو سینسنگ لائٹنگ میں تبدیل کر سکتے ہیں۔

< N، L کو پاور کے ساتھ جوڑیں؛ N، L کو لوڈ کے ساتھ جوڑیں۔ >

لائٹنگ کے اندر اوپر کی ایپلی کیشن متعدد عملی استعمال میں سے ایک ہے۔ آپ پورے گزر گاہ کو کنٹرول کرنے کے لیے چھت یا فرش کے اندر ایک یا زیادہ انسٹال بھی کر سکتے ہیں۔
دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ہوگا، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

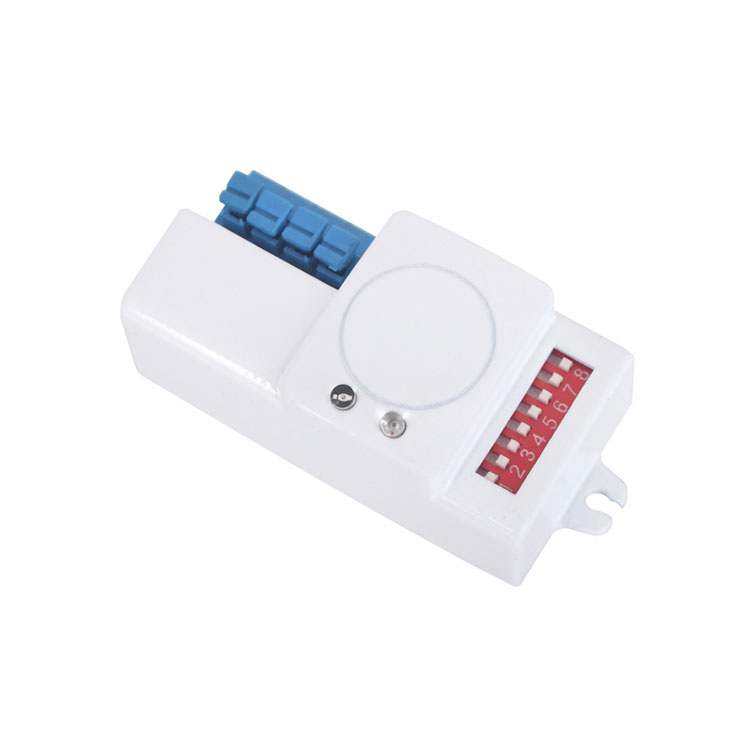

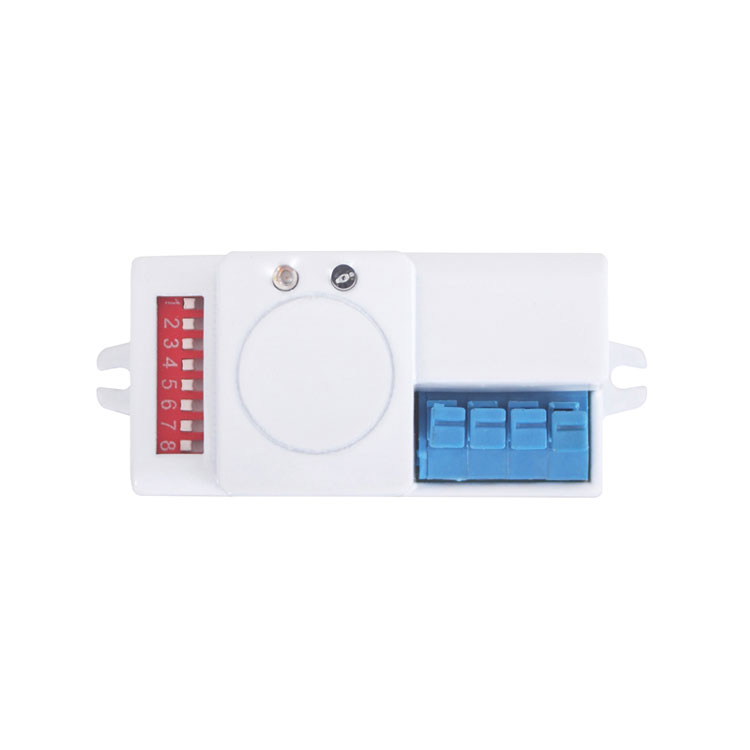

ترتیب کا طریقہ ایک: ڈی آئی پی سوئچ
جیسا کہ ذیل میں دکھایا گیا ہے، پتہ لگانے کی حد مقرر کرنے کے لیے S1,S2، S3,S4,S5 تاخیر کا وقت، S6,S7,S8 لائٹ کنٹرول ویلیو۔ آپ کی ضرورت کو پورا کرنے سے پہلے اقدار کو ایڈجسٹ کرنے میں وقت لگ سکتا ہے۔

(1) کھوج کی حد کی ترتیب (حساسیت) ڈیٹیکشن رینج وہ اصطلاح ہے جو 2.5 میٹر کی اونچائی پر نصب ہونے پر زمین پر تقریباً دائرے کاسٹنگ کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔ پتہ لگانے کی حد میں سوئچ پوزیشن کے متعلقہ جدول کو دائیں طرف سے پڑھیں۔
نوٹس:اس پراڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن زیادہ سے زیادہ غیر معمولی رد عمل سے بچنے کے لیے جو اڑتے پتوں اور پردوں، چھوٹے جانوروں یا پاور گرڈ کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگانے سے پیدا ہوتا ہے۔ برقی آلات. مذکورہ بالا تمام خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔ انسانی حرکت سینسر انڈکشن کا سبب بنے گی، اس لیے جب آپ فنکشن ٹیسٹنگ کے تحت ہوں، تو براہ کرم انڈکشن ریجن کو چھوڑ دیں اور سینسر کے مسلسل کام کو روکنے کے لیے حرکت نہ کریں۔ دوستانہ یاد دہانی:دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنے کی ضرورت ہے، ورنہ ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔
(2) وقت کی ترتیب اس کی تعریف 5 سیکنڈ سے 30 منٹ تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔ تاخیر کے وقت پر سوئچ پوزیشن کے متعلقہ جدول کو دائیں طرف سے پڑھیں۔
یہ بنیادی طور پر سگنل کا پتہ لگنے سے لے کر لائٹ آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ توانائی کی بچت کے لیے تاخیر کا وقت کم کریں، کیونکہ مائیکرو ویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانا ٹائمر کو دوبارہ شروع کر دے گا اور روشنی چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
(1) لائٹ کنٹرول سیٹنگ اسے <5~2000 LUX کی حد میں بیان کیا جا سکتا ہے۔ سوئچ کو آن پر سیٹ کرنے کے لیے "1" ہے، آف کرنا "0" ہے۔ لائٹ کنٹرول ویلیو میں سوئچ پوزیشن کے متعلقہ جدول کو دائیں طرف سے پڑھیں۔

1، راکنگ آبجیکٹ پر انسٹال ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔

غلطی اور حل

قصور	ناکامی کا سبب	حل
بوجھ کام کرنے میں ناکام ہے۔	لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔	بوجھ کی ترتیب کو ایڈجسٹ کریں۔
	بوجھ ٹوٹ گیا ہے۔	بوجھ کو تبدیل کریں۔
	بجلی بند ہے۔	پاور آن کریں۔
بوجھ ہر وقت کام کرتا ہے۔	پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے.	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر قابل بھروسہ سگنلز کا پتہ لگانے میں ناکام ہو جاتا ہے۔	تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	حرکت پذیر سگنل کا پتہ سینسر (دیوار کے پیچھے حرکت، چھوٹی چیزوں کی حرکت وغیرہ) سے لگایا جاتا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
جب موشن سگنل کا پتہ چلتا ہے تو بوجھ کام کرنے میں ناکام ہوجاتا ہے۔	حرکت کی رفتار بہت تیز ہے یا تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

ہم مصنوعات کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا باعث ہوں گے۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
