فائر الارم ملٹی سینسر دھواں اور حرارت کا پتہ لگانے والا

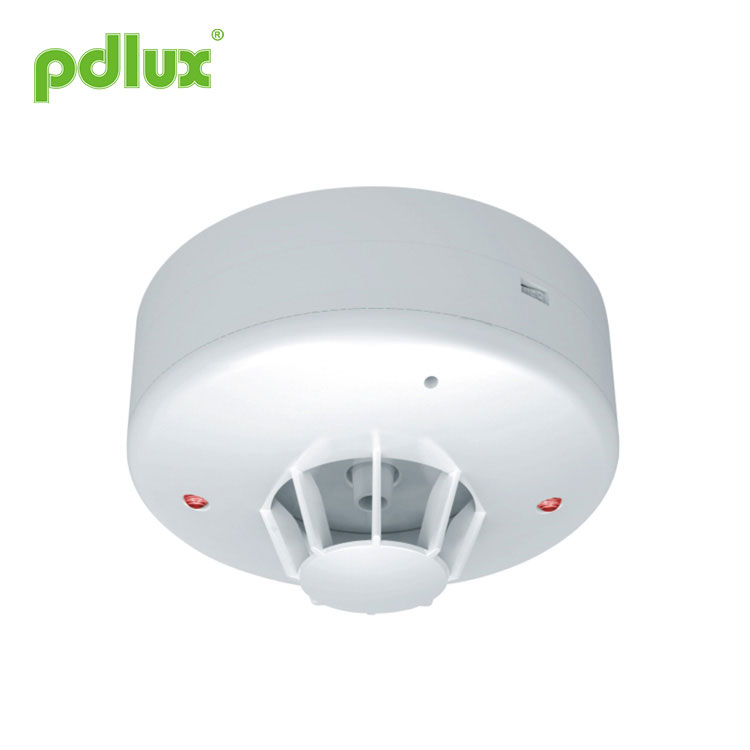

حرارت کا پتہ لگانے والا PD-929HT ہدایات

خلاصہ

ہیٹ ڈیٹیکٹر کو محیطی درجہ حرارت کا پتہ لگانے کے لیے ڈیزائن کیا گیا ہے، جب محیطی درجہ حرارت پہلے سے طے شدہ قدر تک پہنچ جاتا ہے، LED لائٹ، اور یہ آؤٹ پٹ سگنل فوری طور پر منسلک یونٹ کو کام کرنے کے لیے متحرک کرتا ہے صنعتی اور سول عمارت کے لیے موزوں ہو جہاں دھماکہ خیز اور آتش گیر گیس ہو۔

وضاحتیں

درجہ حرارت کا پتہ لگانے کا طریقہ: مقررہ درجہ حرارت
طاقت کا منبع: DC9V~DC33V
جامد کرنٹ: 20μA
الارم درجہ حرارت: 65 ℃
کام کرنے والی نمی: 10 ~ 90٪
تنصیب: چھت کی تنصیب

انسٹال کرنے اور پاور آن کرنے کے بعد، ڈیٹیکٹر کام کرنے کی حالت میں ہے۔ جب اسے پتہ چلتا ہے کہ محیطی درجہ حرارت پہلے سے طے شدہ الارم ویلیو سے زیادہ ہے، LED لائٹ اور ڈیٹیکٹر آؤٹ پٹ سگنل فوراً۔

خصوصیات

دھماکہ پروف فنکشن، خوبصورت شیل، تنصیب میں آسان۔
مخالف مداخلت، مخالف نمی
غیر آلودگی، اعلی حفاظت.
ڈیٹیکٹر میں اچھا استحکام ہے، غلط الارم تھوڑا ہے، اور یہ موسم کی تبدیلی سے متاثر نہیں ہوتا ہے۔

مناسب جگہ

ایسی حالت میں کہ شاید دھواں والی آگ ہو اور پاؤڈر ڈسٹ کی مقدار موجود ہو۔
ان حالات میں سموگ اور بھاپ کا سہارا لیا جاتا ہے۔
کیتھن، بوائلر ہاؤس، چائے کا چولہا گھر، الیکٹریکل مشین ہاؤس اور ڈرائینگ ورکشاپ۔
انڈور کاربرن، سگریٹ نوشی کا کمرہ وغیرہ۔
دوسرے ہال اور عوامی جگہ جہاں دھواں پکڑنے والا نصب کرنے کے قابل نہیں ہے۔

کنکشن وائر ڈایاگرام

① ٹرمینل 1 کنیکٹ" +"
② ٹرمینل 2 کنیکٹ "–"
③ ٹرمینل 6 اور 3(4)─ریلے آؤٹ پٹ ٹرمینل۔

تنصیب

1. ہک کو کھولنے کے لیے سوراخ کو دھکیلیں، اسے گھڑی کی مخالف سمت میں موڑ دیں، بیس کو نیچے لے جائیں (اوپر کا خاکہ دیکھیں)۔
2. کنکشن-وائر الیومینیشن کے مطابق تار کو بیس سے مربوط کریں۔
3. منتخب پوزیشن پر بنیاد کو درست کریں.
4. ڈٹیکٹر باڈی کو بیس پر ڈھانپیں اور اسے گھڑی کی سمت میں گھمائیں (اوپر دیا گیا خاکہ دیکھیں)۔
