ڈوپلر ریڈار موشن سینسر

ڈوپلر ریڈار موشن سینسر شیشے اور پلاسٹک سے بنی مصنوعات کے اندر نصب کیا جا سکتا ہے کیونکہ یہ مواد مائکروویو پر بہت کم اثر ڈالتے ہیں۔ جیسا کہ ذیل میں دکھایا گیا ہے پروڈکٹ کو جوڑیں۔ آپ ایک عام روشنی کو خودکار روشنی میں تبدیل کر سکتے ہیں۔

ماڈل:PD-MV1007

انکوائری بھیجیں۔

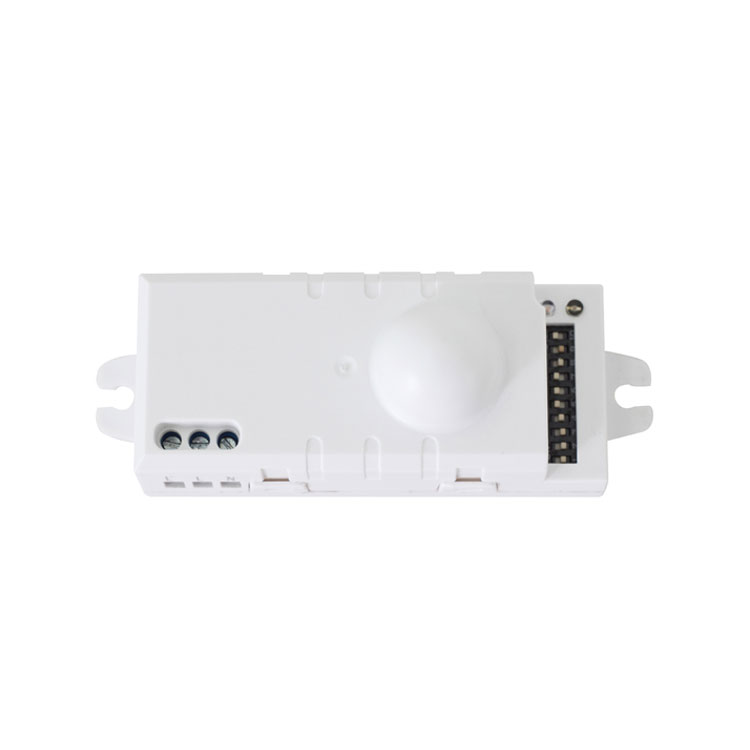

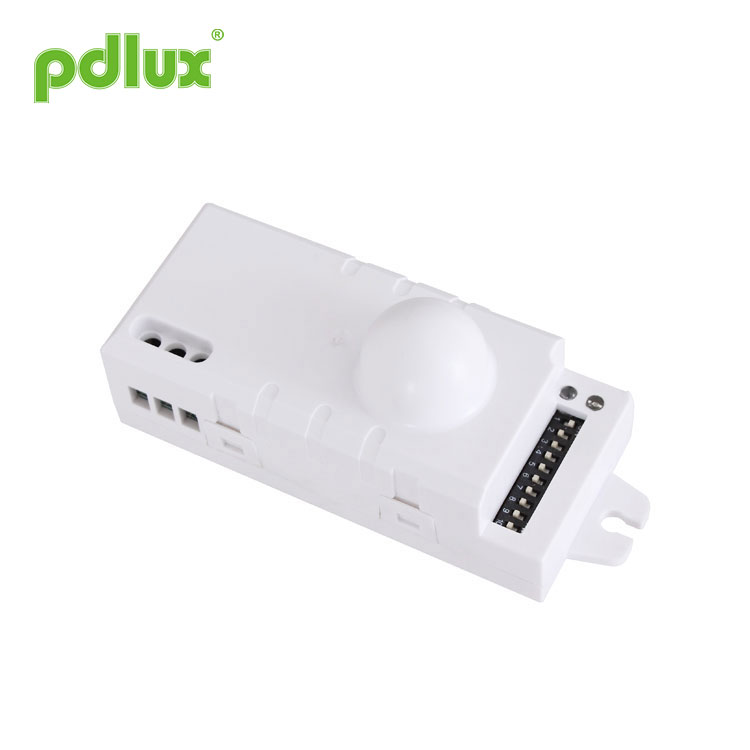

ڈوپلر ریڈار موشن سینسر

ظاہری شکل اور سائز

وضاحتیں

پاور سورس: 90-240V/AC
پاور فریکوئنسی: 50/60Hz
ٹرانسمیشن پاور: <0.2mW
شرح شدہ لوڈ:
1200W/5A، زیادہ سے زیادہ، ٹنگسٹن(cosφ=1)(220-240V/AC)
300W/2.5A، زیادہ سے زیادہ، فلوروسینٹ(cosφ=0.5)(220-240V/AC)
600W/5A، زیادہ سے زیادہ، ٹنگسٹن(cosφ=1)(100-130V/AC)
150W/2.5A، زیادہ سے زیادہ، فلوروسینٹ(cosφ=0.5)(100-130V/AC)

تنصیب بیٹھ: گھر کے اندر، چھت بڑھتے ہوئے
HF سسٹم: 5.8GHz CW برقی لہر، ISM بینڈ
کام کرنے کا درجہ حرارت: -15°C~+70°C
پتہ لگانے کا زاویہ: 360°
پتہ لگانے کی حد: 2m-5m-8m-10m (radii.) (سایڈست)
وقت کی ترتیب: 6 سیکنڈ-1 منٹ-3 منٹ-5 منٹ-10 منٹ-15 منٹ (سایڈست)
لائٹ کنٹرول: <10LUX-100LUX-300LUX-2000LUX (سایڈست)
بجلی کی کھپت: تقریبا.0.5W

نوٹ:اس سینسر کی ہائی فریکوئنسی آؤٹ پٹ <0.2mW- ہے جو کہ موبائل فون کی ٹرانسمیشن پاور یا مائکروویو اوون کی آؤٹ پٹ کا صرف ایک 5000 ہے۔

سینسر کی معلومات

فیلڈ اور تعارف کا استعمال

PD-MV1007 ایک حرکت پذیر آبجیکٹ سینسر ہے جو 360° کی رینج کا پتہ لگا سکتا ہے اور اس کی ورکنگ فریکوئنسی 5.8G ہے۔ اس پروڈکٹ کا فائدہ مستحکم کام کرنے کی حالت ہے (مستحکم کام کرنے کا درجہ حرارت: -15°C~+70°C)، PD- MV1007 ایک مائیکرو ویو سینسر (ہائی فریکوئنسی آؤٹ پٹ <0.2mW) کو اپناتا ہے، تاکہ یہ محفوظ رہے اور انفراریڈ سینسر سے بہتر کارکردگی کا مظاہرہ کرے۔

اسے شیشے اور پلاسٹک سے بنی مصنوعات کے اندر نصب کیا جاسکتا ہے کیونکہ یہ مواد مائکروویو پر بہت کم اثر ڈالتے ہیں۔ جیسا کہ ذیل میں دکھایا گیا ہے پروڈکٹ کو جوڑیں۔ آپ ایک عام روشنی کو خودکار روشنی میں تبدیل کر سکتے ہیں۔

اس پروڈکٹ کو اوپر دی گئی مثالوں سے زیادہ شعبوں میں استعمال کیا جا سکتا ہے۔
آپ کسی گلیارے کو کنٹرول کرنے کے لیے براہ راست چھت میں PD-MV1007 بھی انسٹال کر سکتے ہیں۔ کوئی مسئلہ نہیں ہے

یہ پروڈکٹ آپ کے لیے ایمانداری سے انتظار کر رہی ہوگی۔ جب آپ وہاں سے گزریں گے تو یہ خود بخود لائٹ آن کر دے گا، اور جب آپ باہر جائیں گے تو روشنی خود بخود بند ہو جائے گی۔ آپ اپنی ضروریات کو پورا کرنے کے لیے اختتامی تاخیر کا وقت مقرر کر سکتے ہیں۔ مثال کے طور پر، جب آپ کو لگتا ہے کہ آپ 15 منٹ میں واپس آئیں گے تو تاخیر کا وقت 6sec~15min منتخب کرنے کے لیے آپ TIME سلائیڈنگ کنٹرولر کو ایڈجسٹ کر سکتے ہیں۔ TIME سلائیڈنگ کنٹرولر مندرجہ ذیل ہے (ٹیسٹنگ کے وقت کو ایڈجسٹ کرنے کے بعد پتہ لگانے والے زون سے دور رہیں یا جب پروڈکٹ کے ذریعہ کسی بھی حرکت پذیر چیز کا دوبارہ پتہ چل جائے تو پتہ لگانے کا وقت غلط ہو گا)۔

پیرامیٹر کی ترتیب
ذیل میں چارٹ کے طور پر دکھایا گیا ہے: مصنوعات کی تاخیر کا وقت مقرر کرنے کے لیے S1، S2، S3، S4، S5 ترتیب دے کر، مصنوعات کی کھوج کی حد مقرر کرنے کے لیے S6، S7 ترتیب دے کر، روشنی سیٹ کرنے کے لیے S8، S9، S10 ترتیب دے کر - مصنوعات کا کنٹرول۔

اگر آپ چاہتے ہیں کہ PD-MV1007 چھوٹے زون کا پتہ لگائے، تو آپ صرف سینس سلائیڈنگ کنٹرولر SENS کو اپنی ضرورت کے مطابق ایڈجسٹ کر سکتے ہیں (آپ کو اس وقت تک ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے جب تک کہ آپ اسے مناسب نہ سمجھیں)۔ اگر آپ چاہتے ہیں کہ روشنی ہو سکتی ہے۔ جب حالات کی روشنی کچھ قدر کے نیچے ہو تو آپ صرف سلائیڈنگ کنٹرولر LUX (کام کرنے والے luminance سلائیڈنگ کنٹرولر) کو روشنی کی قدر کو منتخب کرنے کے لیے ایڈجسٹ کر سکتے ہیں (جب تک آپ کو مناسب نہ لگے آپ کو کچھ اوقات ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے)۔

وقت کی ترتیب
روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 6 سیکنڈ اور زیادہ سے زیادہ 15 منٹ۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔ آن پوزیشن پر سوئچ کو "1" کے طور پر کھینچیں، سوئچ کو آف پوزیشن پر "0" کے طور پر، سوئچ مقام اور متعلقہ کی شناخت کی حد کو سوئچ کریں۔ ٹیبل مندرجہ ذیل ہے:

پتہ لگانے کی حد کی ترتیب (حساسیت)
ڈیٹیکشن رینج ایک اصطلاح ہے جو 2.5 میٹر کی اونچائی پر سینسر لائٹ لگانے کے بعد زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، سوئچ کو آن پوزیشن پر "1" کے طور پر کھینچیں، سوئچ کو بند کریں۔ "0" کے طور پر پوزیشن، سوئچ لوکیشن اور متعلقہ ٹیبل کا پتہ لگانے کی حد درج ذیل ہے:

توجہ:اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب پوزیشن پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، اس سے بچنے کے لیے کہ پروڈکٹ غلط حرکت کی وجہ سے عام طور پر کام نہیں کرتی ہے۔ ہوا اڑانے والے پتے اور پردے، چھوٹے جانور، اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت۔ ان سب کی قیادت کی مصنوعات کام نہیں کرتا
عام طور پر!

جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

پاور نیٹ ورک پلس مداخلت کو روکنے کے حل مصنوعات:
علاقائی مداخلت کے پاور نیٹ ورک کے فرق کی وجہ سے، مداخلت کی نبض غیر یقینی ہے، لہذا صارف کو مشورہ نہیں دیا جاتا ہے کہ وہ استعمال کرتے وقت میکسیم کے حساس کو ایڈجسٹ کریں۔
تجویز: براہ کرم حساس کو مناسب فاصلے پر انسٹال اور ایڈجسٹ کریں، غلط کام کو روکنے کے لیے زیادہ سے زیادہ حساسیت متعین نہ کریں۔

لائٹ کنٹرول سیٹنگ
منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ 10-2000lux، پل سوئچ کو آن پوزیشن پر "1" کے طور پر، پل سوئچ کو آف پوزیشن پر "0" کے طور پر، سوئچ لوکیشن اور متعلقہ ٹیبل کا پتہ لگانے کی حد درج ذیل ہے:

خرابیوں کا سراغ لگانا

قصور	ناکامی کا سبب	حل
بوجھ کام کرنے میں ناکام ہے۔	لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔	بوجھ کی ترتیب کو ایڈجسٹ کریں۔
	بوجھ ٹوٹ گیا ہے۔	بوجھ کو تبدیل کریں۔
	بجلی بند ہے۔	پاور آن کریں۔
بوجھ ہر وقت کام کرتا ہے۔	پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے.	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر قابل بھروسہ سگنلز کا پتہ لگانے میں ناکام ہو جاتا ہے۔	تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	حرکت پذیر سگنل کا پتہ سینسر (دیوار کے پیچھے حرکت، چھوٹی چیزوں کی حرکت وغیرہ) سے لگایا جاتا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
جب موشن سگنل کا پتہ چلتا ہے تو بوجھ کام کرنے میں ناکام ہوجاتا ہے۔	حرکت کی رفتار بہت تیز ہے یا تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔

اگر آپ PD-MV1007 کو سنگل کے طور پر استعمال کرنا چاہتے ہیں، تو آپ شیل کا آرڈر بھی دے سکتے ہیں جو خاص طور پر پروڈکٹ کو انسٹال کرنے کے لیے تیار کیا گیا ہے، یا آپ براہ راست پروڈکٹ PD-MV10070-A کو منتخب کر سکتے ہیں۔ PD-MV1007-A کا پروٹیکشن گریڈ IP55 ہے، لہذا PD-MV1007-A اعلی واٹر پروف کوالٹی کے ساتھ PD-MV1007 سے بہتر ہے۔

درخواست کی جگہیں (کسٹمر کی ضرورت کے مطابق منتخب کی گئی ہیں۔)

1. راکنگ آبجیکٹ میں نصب ہونا غلط کام کا باعث بنے گا۔
2. ہلنے والا پردہ جو ہوا سے اڑا ہے غلط کام کا باعث بنے گا، براہ کرم مناسب نصب جگہ کا انتخاب کریں۔

3. جس جگہ ٹریفک مصروف ہو وہاں نصب ہونا غلط کام کا باعث بنے گا۔
4. یہ غلط کام کا باعث بنے گا جب قریب میں کچھ آلات سے چنگاریاں پیدا ہوں گی۔

دھات یا شیشے کے مواد کے ذریعہ مائکروویو برقی مقناطیسی فیلڈ پر عکاسی کے لئے پتہ لگانے کا فاصلہ بڑھ سکتا ہے۔
اس طرح، مناسب پتہ لگانے کے فاصلے تک پہنچنے کے لیے حساسیت کو کم کریں۔ غلطی کی نشاندہی سے بچنے کے لیے کبھی بھی SENS نوب کو زیادہ سے زیادہ قدر کی طرف مت موڑیں۔ نیز آس پاس کا ماحول خرابی کی کارروائی کا باعث بنے گا، جیسے وہاں سے گزرنے والی گاڑیاں یا ہوا کی وجہ سے آوارہ اشیاء۔ مصنوعات کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہئے، بصورت دیگر ان میں مداخلت غلطی کی کارروائی کا سبب بنے گی۔

یہ بنیادی طور پر سگنل کا پتہ لگنے سے لے کر لائٹ آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔
آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ توانائی کی بچت کے لیے تاخیر کا وقت کم کریں، کیونکہ مائیکرو ویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانا ٹائمر کو دوبارہ شروع کر دے گا اور روشنی چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔

ہم مصنوعات کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک پرزوں کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنوں پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ کو اپنایا ہے۔

یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
