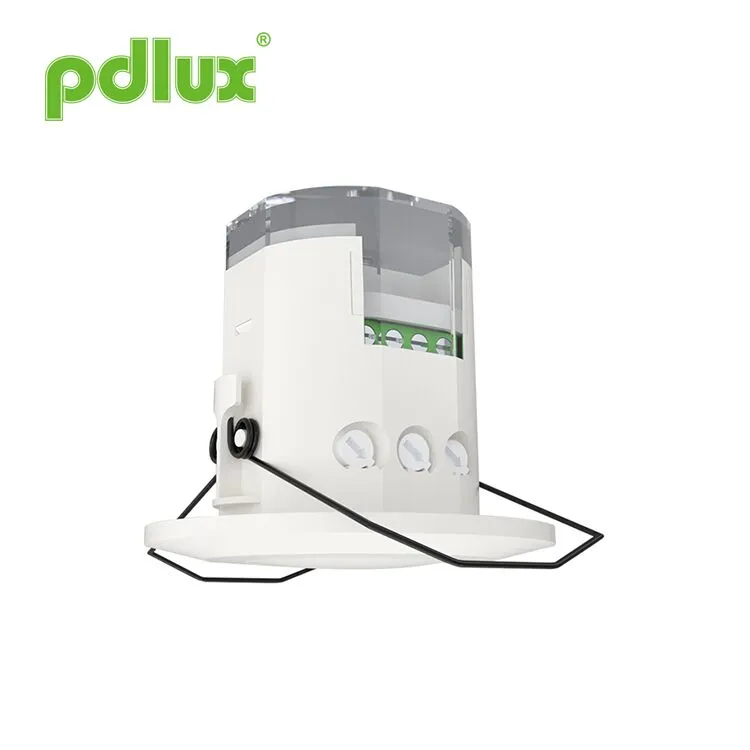

ڈوپلر ریڈار مائکروویو موشن سینسر

ڈوپلر ریڈار مائیکرو ویو موشن سینسر بڑے پیمانے پر حفاظتی تحفظ یا توانائی کی بچت کے لیے گزرگاہ، واش روم، لفٹ، گھریلو یا دیگر عوامی علاقوں میں لاگو ہوتا ہے۔ یہ متعدد تکنیکی پیٹنٹ کے لیے لاگو ہوتا ہے اور یہ آپ کی ذہین زندگی کے لیے بہترین انتخاب ہے۔

ماڈل:PD-MV1018B

انکوائری بھیجیں۔

ڈوپلر ریڈار مائکروویو موشن سینسر

خلاصہ
یہ ایک ہائی پریسجن ڈیجیٹل مائکروویو سینسر ہے جس کا پتہ لگانے کی حد 360° ہے اور کام کرنے کی فریکوئنسی 5.8GHz ہے۔ یہ ڈوپلر اصول پر مبنی ہے جو اخراج اور وصول کو مربوط کرتا ہے۔ یہ MCU (مائکرو کنٹرول یونٹ) کو اپناتا ہے جو اس کی درستگی کو بہت زیادہ بڑھاتا ہے اور اس کی غلطی کی شرح کو کم کرتا ہے۔ یہ ظاہری شکل میں نازک اور ساخت میں کمپیکٹ ہے۔ اسے آزادانہ طور پر بوجھ سے منسلک کیا جا سکتا ہے یا شیشے یا پلاسٹک سے بنے لیمپ شیڈ کے ساتھ لائٹنگ کے اندر آسانی سے انسٹال کیا جا سکتا ہے۔ حفاظتی تحفظ یا توانائی کی بچت کے لیے یہ بڑے پیمانے پر گزرگاہ، واش روم، لفٹ، گھریلو یا دیگر عوامی علاقوں میں لاگو ہوتا ہے۔ یہ متعدد تکنیکی پیٹنٹ کے لیے لاگو ہوتا ہے اور یہ آپ کی ذہین زندگی کے لیے بہترین انتخاب ہے۔

خصوصیات
1. غیر تابکاری نقصان: اس کے ٹرانسمیٹر کی طاقت 0.3mW سے کم ہے، جو انسانی جسم کو کوئی نقصان نہیں پہنچاتی ہے۔
2. قابل اعتماد اور مستحکم کارکردگی: یہ ڈیجیٹل پروسیسنگ میں RC فلٹرنگ اور ڈیجیٹل فلٹرنگ کا اطلاق کرتا ہے۔ اس میں ڈیجیٹل زیرو ٹرگر ٹیکنالوجی کا بھی استعمال کیا گیا ہے، یعنی زیرو پوائنٹ پر یہ آٹو کنیکٹ یا آٹو ڈسکنیکٹ ہو جائے گا۔ یہ آؤٹ پٹ کو کنٹرول کرنے کے لیے ٹائیکو ہائی پاور ریلے کا استعمال کرتا ہے، جو اس کی قابل اعتماد کارکردگی کو یقینی بناتا ہے۔ یہ 100-240VAC میں اپنی مستحکم کارکردگی کی ضمانت دینے کے لیے پاور مینجمنٹ چپ کو اپناتا ہے۔

وضاحتیں

طاقت کا منبع: 100-240VAC
پاور فریکوئنسی: 50/60Hz
شرح شدہ لوڈ: 1100W Max.tungsten (220-240VAC)
550W Max.fluorescent & LED (220-240VAC)
550W Max.tungsten (100-130VAC)
275W Max.fluorescent & LED (100-130VAC)
ٹرانسمیشن پاور: <0.2mW
کام کرنے کا درجہ حرارت: -15°C~+70°C
تحفظ کی سطح: IP20، کلاس II
وقت کی ترتیب: 8 سیکنڈ سے 12 منٹ (سایڈست)

پتہ لگانے کا زاویہ: 360 ° (چھت کی تنصیب)
180° (دیوار کی تنصیب)
پتہ لگانے کی حد: 2-10m(radii.) (سایڈست)،
(چھت کی تنصیب)
25m زیادہ سے زیادہ (radii.) (سایڈست)
(دیوار کی تنصیب)
لائٹ کنٹرول: 2-2000LUX (سایڈست)
تنصیب بیٹھ: گھر کے اندر، چھت بڑھتے ہوئے
HF سسٹم: 5.8GHz CW برقی لہر، ISM بینڈ

سینسر کی معلومات

ایپلی کیشنز
مائیکرو ویو شیشے، پلاسٹک اور لکڑی میں گھس سکتا ہے، اس طرح مائیکرو ویو سینسر شیشے، پلاسٹک یا لکڑی کی مخصوص موٹائی سے بنے شیڈ کے اندر نصب کیا جا سکتا ہے۔ مثال کے طور پر، لائٹنگ میں ایپلی کیشن، صرف اس صورت میں جب نیچے دکھایا گیا کنکشن بنا کر آپ عام لائٹنگ کو آٹو سینسنگ لائٹنگ میں تبدیل کر سکتے ہیں۔

آپ پورے گزرگاہ کو کنٹرول کرنے کے لیے چھت یا فرش کے اندر ایک یا زیادہ انسٹال کر سکتے ہیں۔
دوستانہ یاد دہانی: دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنا ضروری ہے، بصورت دیگر ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔

ترتیب کا طریقہ ایک: پوٹینومیٹر

پتہ لگانے کی حد کی ترتیب (حساسیت)
	ڈیٹیکشن رینج وہ اصطلاح ہے جو 2.5 میٹر کی اونچائی پر نصب ہونے پر زمین پر تقریباً دائرے کاسٹ کرنے کے لیے استعمال ہوتی ہے۔ نوب کو پوری طرح سے گھڑی کی سمت میں موڑنے کے لیے کم از کم رینج ہے، پوری طرح سے گھڑی کی سمت زیادہ سے زیادہ ہے۔
نوٹ:مندرجہ بالا پتہ لگانے کی حد اس شخص کے معاملے میں حاصل کی جاتی ہے جو درمیانی شکل کے ساتھ 1.6m~1.7m لمبا ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر انسان کا قد، شکل اور حرکت کی رفتار بدل جائے تو پتہ لگانے کی حد بھی بدل جائے گی۔ نوٹس:اس پراڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت (پتہ لگانے کی حد) کو مناسب قدر میں ایڈجسٹ کریں لیکن زیادہ سے زیادہ غیر معمولی رد عمل سے بچنے کے لیے جو اڑتے پتوں اور پردوں، چھوٹے جانوروں یا پاور گرڈ کی مداخلت سے غلط حرکت کا آسانی سے پتہ لگانے سے پیدا ہوتا ہے۔ برقی آلات. مذکورہ بالا تمام خرابی کے رد عمل کا باعث بنیں گے۔ جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔ انسانی حرکت سینسر کی شمولیت کا سبب بنے گی، لہذا جب آپ فنکشن ٹیسٹنگ کے تحت ہوں، تو براہ کرم انڈکشن والے علاقے کو چھوڑ دیں اور روکنے کے لیے حرکت نہ کریں۔ سینسر مسلسل کام کرتا ہے. دوستانہ یاد دہانی:دو یا دو سے زیادہ مائیکرو ویوز کو ایک ساتھ نصب کرتے وقت، آپ کو ایک دوسرے سے 4 میٹر کا فاصلہ رکھنے کی ضرورت ہے، ورنہ ان میں مداخلت غلطی کے رد عمل کا باعث بنے گی۔
وقت کی ترتیب
	اس کی تعریف 8 سیکنڈ (مکمل طور پر گھڑی کی سمت میں مڑیں) سے 12 منٹ (مکمل طور پر گھڑی کی سمت مڑیں) تک کی جا سکتی ہے۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے کی حد کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔
نوٹ:جب لائٹ خود بخود بند ہو جائے گی، سینسر کے کسی دوسری حرکت کا پتہ لگانے کے لیے تیار ہونے میں 1 سیکنڈ لگیں گے، یعنی صرف 1 سیکنڈ بعد پتہ چلنے والے سگنل کی روشنی خود بخود آن ہو سکتی ہے۔ یہ بنیادی طور پر سگنل کا پتہ چلنے سے لے کر لائٹ آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن بہتر ہے کہ آپ توانائی کی بچت کے لیے تاخیر کا وقت کم کریں، کیونکہ مائیکرو ویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانا ٹائمر کو دوبارہ شروع کر دے گا اور روشنی چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
لائٹ کنٹرول سیٹنگ
	اس کی تعریف 2~2000 LUX کی حد میں کی جا سکتی ہے۔ نوب کو پوری طرح سے مخالف گھڑی کی سمت موڑنے کے لیے تقریباً 2 لکس ہے، پوری طرح سے کلاک وائز تقریباً 2000 لکس ہے۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کرتے وقت، آپ کو نوب کو پوری طرح گھڑی کی سمت میں موڑ دینا چاہیے۔
نوٹ:براہ کرم تین فنکشنل نوبس کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل نوبس براہ راست اجزاء سے جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا سا سٹپر ہوتا ہے، جب آپ نوبس کو شروع سے آخر تک ایڈجسٹ کرتے ہیں، تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ غیر سٹاپ گھومنا. ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔

تنصیب
بجلی بند کر دیں۔
تھریڈڈ ٹیوبوں کو پاور کورڈ اور کنٹرول لائن میں سیٹ کریں۔
کنکشن لائن ڈایاگرام کے مطابق پاور اور لوڈ کو سینسر کے ساتھ جوڑیں۔
نوبس کو مثالی حالات کی طرف موڑ دیں۔
(براہ کرم اوپر دیے گئے سیٹنگ مینر کے ایک حصے کے مطابق سیٹنگز کی وضاحت کریں۔)

1، راکنگ آبجیکٹ پر انسٹال ہونے سے خرابی کا ردعمل ہو گا۔
2، ہوا سے اڑا ہوا ہلتا ہوا پردہ خرابی کے رد عمل کا باعث بنے گا۔ براہ کرم انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں۔
3، جہاں ٹریفک مصروف ہو وہاں نصب ہونے سے خرابی کا ردعمل ہو گا۔
4، قریبی آلات سے پیدا ہونے والی چنگاریاں خرابی کے رد عمل کا باعث بنیں گی۔

غلطی اور حل

قصور	ناکامی کا سبب	حل
بوجھ کام کرنے میں ناکام ہے۔	لائٹ الیومینیشن غلط طریقے سے سیٹ کی گئی ہے۔	بوجھ کی ترتیب کو ایڈجسٹ کریں۔
	بوجھ ٹوٹ گیا ہے۔	بوجھ کو تبدیل کریں۔
	بجلی بند ہے۔	پاور آن کریں۔
بوجھ ہر وقت کام کرتا ہے۔	پتہ لگانے کے علاقے میں ایک مسلسل سگنل ہے.	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	لیمپ اچھی طرح سے انسٹال نہیں ہے اس لیے سینسر قابل بھروسہ سگنلز کا پتہ لگانے میں ناکام ہو جاتا ہے۔	تنصیب کی جگہ کو دوبارہ ایڈجسٹ کریں۔
لوڈ اس وقت کام کرتا ہے جب کوئی موشن سگنل نہیں پایا جاتا ہے۔	حرکت پذیر سگنل کا پتہ سینسر (دیوار کے پیچھے حرکت، چھوٹی چیزوں کی حرکت وغیرہ) سے لگایا جاتا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔
جب موشن سگنل کا پتہ چلتا ہے تو بوجھ کام کرنے میں ناکام ہوجاتا ہے۔	حرکت کی رفتار بہت تیز ہے یا تعین شدہ پتہ لگانے کا علاقہ بہت چھوٹا ہے۔	پتہ لگانے کے علاقے کی ترتیبات کو چیک کریں۔

● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● حفاظتی مقاصد کے لیے، براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کاٹ دیں۔
● نامناسب آپریشن کی وجہ سے ہونے والا کوئی نقصان، مینوفیکچرر کوئی ذمہ داری قبول نہیں کرتا ہے۔

ہم مصنوعات کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا باعث ہوں گے۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
