ڈیجیٹل لیومیننس موونگ انڈکشن لیمپ

مائکروویو سینسر لیمپ PD-LED2034-D ہدایات

خلاصہ

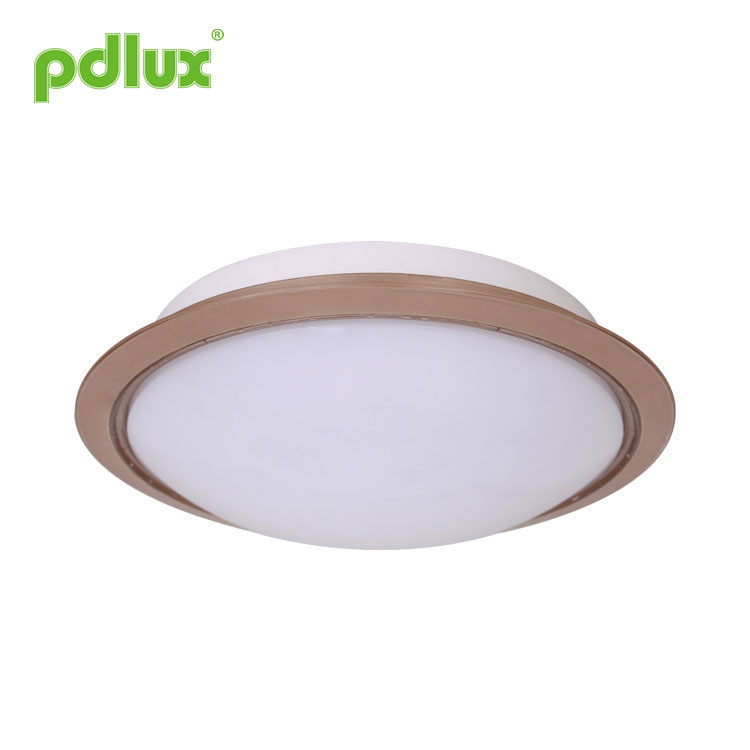

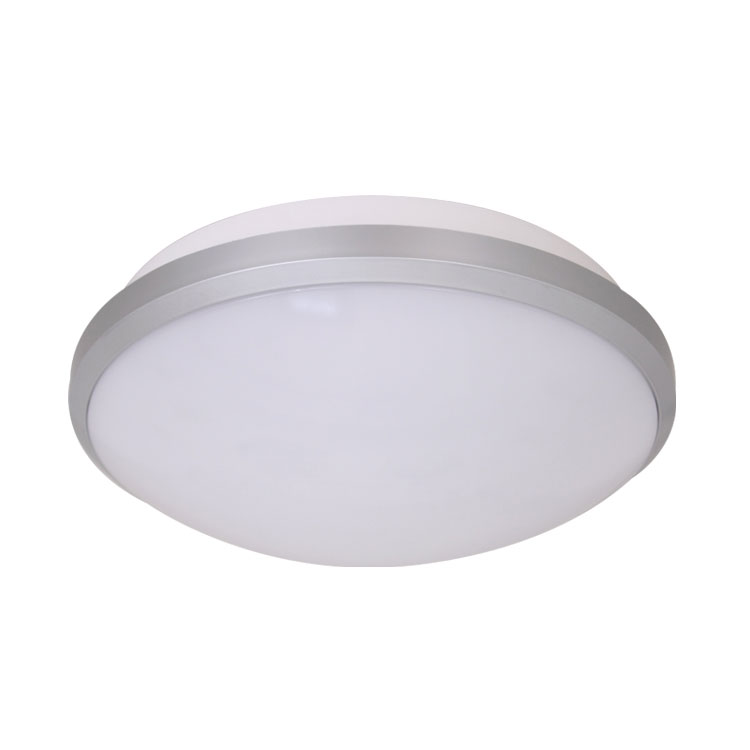

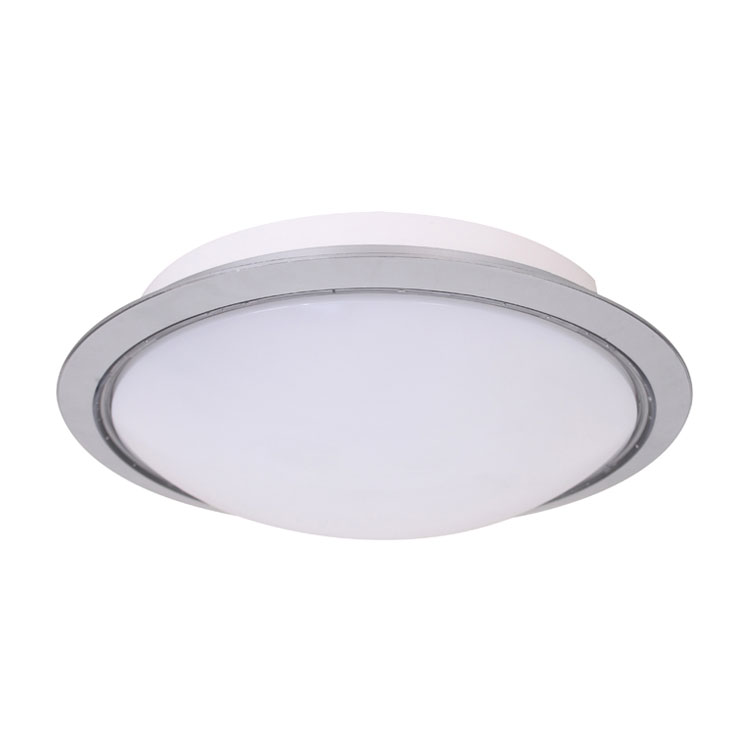

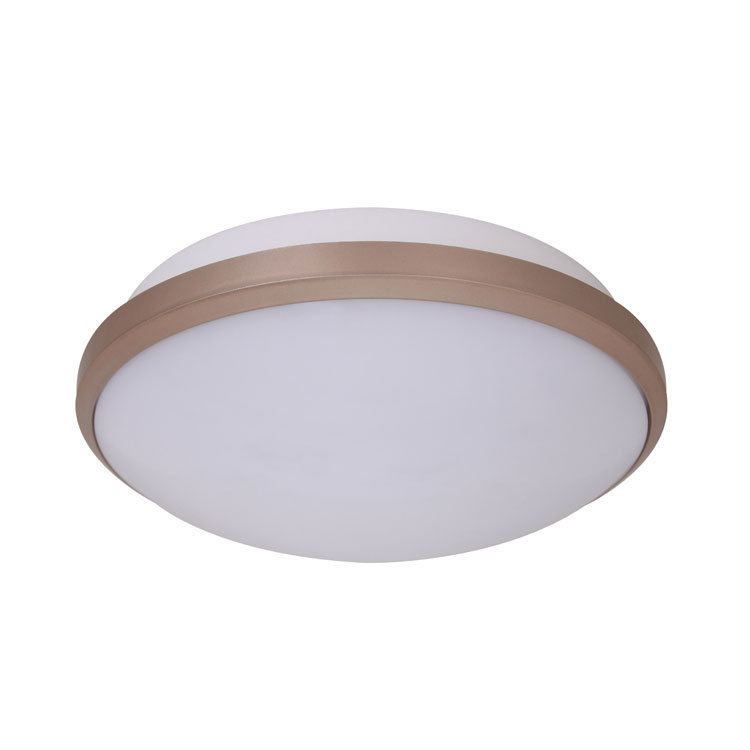

یہ بالکل نئے ڈیزائن کردہ، ذہین چھت پر چڑھنے والا مائیکرو ویو سینسر LED لیمپ کی ایک قسم ہے، جو ہنگامی حالات میں بجلی کی فراہمی کے فنکشن کے ساتھ منسلک ہوتا ہے۔ روشنی کا انتظام باہر کی بجلی کی فراہمی یا بلٹ ان بیٹری کے ذریعے کیا جاتا ہے۔ AC پاور سپلائی کرتے وقت، LED پاور 19W ہے، برائٹ فلوکس 800 lm سے زیادہ ہو گا، جو 60 واٹ انکینڈیسنٹ لیمپ (≈400lm) کے دو گنا کے برابر ہوگا۔ جب پاور فیل ہو جائے تو، بلٹ ان بیٹری خود بخود LED کو 12W پاور فراہم کرے گی تاکہ 60 واٹ کے تاپدیپت لیمپ (≈400lm) کے ساتھ مساوی روشنی حاصل کر سکے۔ بیٹری مسلسل 1.5 گھنٹے سے زیادہ اور سینسر توانائی کی بچت کے موڈ میں 6 گھنٹے یا اس سے زیادہ تک بجلی فراہم کر سکتی ہے۔ یہ کوریڈور، واشنگ روم، لفٹ لابی وغیرہ میں بڑے پیمانے پر لاگو ہوتا ہے۔

نظام کا ذہین انتظام استحکام اور توانائی کی بچت کے فوائد کو بڑھاتا ہے۔ MCU ہر سرکٹ کا خودکار معائنہ کرے گا اور معلوم شدہ معلومات کا معقول طریقے سے انتظام کرے گا۔ جب کوئی سگنل نہیں ملتا ہے، تو سسٹم پاور سیونگ موڈ شروع کر دے گا اور آہستہ آہستہ پاور آؤٹ پٹ کو کم کر دے گا۔ کم از کم آؤٹ پٹ زیادہ سے زیادہ قدر کا دسواں حصہ ہے، جو بڑے پیمانے پر، بجلی کی کھپت کو کم کرتا ہے، حرارتی عناصر کے درجہ حرارت کو کم کرتا ہے اور اعلی درجہ حرارت کے نتیجے میں ہونے والے LED روشنی کے نقصان کو کم کرتا ہے۔ اس طرح، یہ مصنوعات کی وشوسنییتا کو فروغ دیتا ہے اور زندگی کی مدت کو بڑھاتا ہے.

اس پروڈکٹ کو دو کنفیگریشنز کے ساتھ ڈیزائن کیا گیا ہے: ایک سینسر لیمپ ہے جس میں ایمرجنسی میں بجلی کی فراہمی کا کام ہوتا ہے اور دوسرا انٹیلیجنٹ سینسر لیمپ ہے جس میں ایمرجنسی فنکشن نہیں ہوتا ہے۔ آپ عملی ضرورت کے مطابق خریداری کر سکتے ہیں۔ لیکن زیادہ تر معاملات میں، پہلے والے کو منتخب کرنا ضروری اور دانشمندانہ ہے، اس کے لیے کبھی کبھار بجلی کی بندش پریشانی کا باعث بنتی ہے، یا خطرہ بھی۔

ہر حصے کا نام

وضاحتیں

پاور سورس: 100-240V/AC 50/60Hz
درجہ بند ایل ای ڈی: 19W زیادہ سے زیادہ (AC)
12W زیادہ سے زیادہ (DC)
چارجنگ پاور: 15W زیادہ سے زیادہ (لائٹ آف)
3.6W زیادہ سے زیادہ (لائٹ آن)
تحفظ: کلاس 2
مواد: باڈی: پی سی لیمپ شیڈ: پی سی
HF سسٹم: 5.8GHz
بیٹری: 7.4V x2 / 2000mAH لتیم بیٹری
مسلسل روشنی کا وقت: ≥150 منٹ
(جب بیٹری کی بجلی کی فراہمی)
کام کرنے کا درجہ حرارت: -20 ~ + 55 ℃
ٹرانسمیشن پاور: <0.3mW
وقت کی ترتیب: 8 سیکنڈ سے 12 منٹ (سایڈست)
پتہ لگانے کی حد: 1-10m (radii.) (سایڈست)
لائٹ کنٹرول: 10-2000LUX (سایڈست)
برائٹ فلوکس: 850lm (AC) 560lm (DC) (گرم رنگ)
660lm (AC) 420lm (DC) (ٹھنڈا رنگ)
اسٹینڈ بائی پاور: <0.9W
پتہ لگانے کا زاویہ: 360°
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
ایل ای ڈی کی مقدار: 120PCS (T5050)

سپیکٹروگرام

سینسر کی معلومات

فنکشن

سوئچ کریں۔

یہ سوئچ بیٹری کنکشن کو کنٹرول کرنے کے لیے ہے۔ ٹرانزٹ یا اسٹوریج میں بجلی کی کھپت سے بچنے کے لیے، ہم سوئچ کو آف پر سیٹ کرتے ہیں، یعنی بیٹری منسلک نہیں ہے۔ انسٹال کرنے سے پہلے، آپ کو یہ یقینی بنانے کے لیے سوئچ کو آن پر سیٹ کرنا چاہیے کہ ہنگامی صورت حال میں پاور سپلائی حاصل کرنے کے لیے بیٹری اچھی طرح سے جڑی ہوئی ہے۔ ایمرجنسی فنکشن والے اس ایل ای ڈی لیمپ کو عام لیمپ کے طور پر استعمال کیا جا سکتا ہے، لیکن جب پاور فیل ہو جائے تو یہ خودکار طور پر بیٹری کے ساتھ لائٹنگ کو سپورٹ کرے گا۔

بیٹری چارجنگ انڈیکٹر

پاور کنیکٹ ہونے پر، سوئچ کو آن پر سیٹ کریں، بیٹری چارج ہو جائے گی، مکمل چارج کی نشاندہی کرنے کے لیے سرخ رنگ میں اشارے اور سبز رنگ میں مکمل چارج؛ سوئچ کو آف پر سیٹ کریں، بیٹری چارج نہیں ہوگی اور اشارے بند ہے۔

پاور سیونگ موڈ

جب کوئی سگنل نہیں ملتا ہے، تو سسٹم پاور سیونگ موڈ شروع کر دے گا اور ایمبیئنٹ لائٹ کنٹرول کا خود بخود پتہ لگائے گا۔ جب لائٹ کنٹرول 50lux سے کم ہوتا ہے، تو لیمپ نیم چمک (فیصد چمک) اسٹینڈ بائی موڈ میں داخل ہو جائے گا، اور جب محیط لائٹ کنٹرول 50lux سے زیادہ ہو گا تو روشنی بند ہو جائے گی۔ فیصد چمک (0%~40% چمک) کو کنٹرول کرنے کے لیے آؤٹ پٹ پاور کو ایڈجسٹ کرنے کے لیے آپ نوب کو (جیسا کہ دائیں طرف کی تصویر دکھائی گئی ہے) کو موڑ سکتے ہیں۔ اسٹینڈ بائی موڈ میں، جب موشن سگنل کا پتہ چلتا ہے، تو لیمپ پوری چمک بحال کر لے گا۔

پتہ لگانے کی حد کی ترتیب (حساسیت)

پتہ لگانے کی حد وہ اصطلاح ہے جو 2.5m کی اونچائی پر سینسر لائٹ لگانے کے بعد زمین پر پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، پتہ لگانے کی حد کنٹرول کو مکمل طور پر گھڑی کی سمت موڑ دیں تاکہ کم سے کم پتہ لگانے کی حد (تقریباً .1m radii)، اور زیادہ سے زیادہ پتہ لگانے کی حد (تقریباً 10m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: مندرجہ بالا پتہ لگانے کی حد ایک ایسے شخص کے معاملے میں حاصل کی جاتی ہے جو درمیانی شکل کے ساتھ 1.6m~1.7m لمبا ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر شخص کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے، تو پتہ لگانے کی حد بھی بدل جائے گی۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

پاور نیٹ ورک پلس مداخلت کو روکنے کے حل مصنوعات:
علاقائی مداخلت کے پاور نیٹ ورک کے فرق کی وجہ سے، مداخلت کی نبض غیر یقینی ہے، اس لیے صارف کو تجویز نہیں کی جاتی ہے کہ وہ استعمال کرتے وقت حساس کو میکسیم سے ایڈجسٹ کریں۔ تجویز: براہ کرم مناسب فاصلے پر حساس کو انسٹال کریں اور ایڈجسٹ کریں، سیٹ نہ کریں۔ غلط کام کو روکنے کے لیے زیادہ سے زیادہ حساسیت۔

توجہ: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب پوزیشن پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، اس سے بچنے کے لیے کہ پروڈکٹ عام طور پر غلط حرکت کی وجہ سے کام نہیں کرتا ہے۔ کیونکہ حساسیت بہت زیادہ ہے آسانی سے غلط کا پتہ لگائیں ہوا کے اڑانے والے پتوں اور پردوں، چھوٹے جانوروں اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت۔ وہ تمام لوگ جو پروڈکٹ کی رہنمائی کرتے ہیں وہ عام طور پر کام نہیں کرتے ہیں!
جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

مائیکرو ویو برقی مقناطیسی میدان پر دھات یا شیشے کے مواد کے ذریعے انعکاس کے لیے پتہ لگانے کا فاصلہ کئی گنا بڑھ سکتا ہے۔ اس طرح، مناسب پتہ لگانے کے فاصلے تک پہنچنے کے لیے حساسیت کو کم کریں۔ غلطی کی نشاندہی سے بچنے کے لیے کبھی بھی SENS نوب کو زیادہ سے زیادہ قدر کی طرف مت موڑیں۔ نیز آس پاس کا ماحول خرابی کی کارروائی کا باعث بنے گا، جیسے وہاں سے گزرنے والی گاڑیاں یا ہوا کی وجہ سے بھٹکنے والی اشیاء۔ پروڈکٹس کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہیے، ورنہ ان میں مداخلت خرابی کا سبب بنے گی۔

حساسیت پوٹینومیٹر کا صحیح استعمال: جیسا کہ تصویر میں دکھایا گیا ہے، نوب حساسیت کو ایڈجسٹ کرنے میں مہارت رکھتا ہے۔ استعمال کرنے پر، صارف دستک کو درمیان میں ایڈجسٹ کر سکتا ہے۔ یقیناً، عملی استعمال کے عمل میں، اگر آپ محسوس کرتے ہیں کہ حساسیت ٹھیک ہے ، آپ کو اسے ایڈجسٹ کرنے کی ضرورت نہیں ہے۔ اگر آپ کو لگتا ہے کہ یہ کم ہے، تو آپ اسے مناسب طریقے سے اوپر ایڈجسٹ کر سکتے ہیں۔ کچھ ماحول کی وجہ سے غلط کارروائی ہوئی، جیسے کہ کار کا گزرنا، ہوا سے آبجیکٹ فلائی اور اسی طرح (بطور تصویر 3 تصویر 4)، اس لیے ہم مشورہ دیتے ہیں کہ حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کیا جائے۔

وقت کی ترتیب

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 8 سیکنڈ (مکمل طور پر گھڑی کی سمت مڑیں) اور زیادہ سے زیادہ 12 منٹ (مکمل طور پر گھڑی کی سمت مڑیں)۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں تقریباً وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ دوبارہ حرکت کا پتہ لگانا شروع کر سکے۔ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
انتباہ: انسٹالیشن ٹیسٹ کے عمل میں، براہ کرم سینسر لیمپ سے بہت دور رہیں، کیونکہ یہ آپ یا عملے کی جانچ کرنے کے بعد آن ہو جائے گا۔

براہ کرم جانچ کرتے وقت سینسر لیمپ کے ساتھ ایک خاص فاصلہ رکھیں، بصورت دیگر، پتہ لگانے کی حد میں آپ کا پتہ لگانے کے بعد سینسر لیمپ آن ہو جائے گا۔

لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ 10-2000lux۔ تقریباً 10 lux پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دیتے وقت نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

LUX knob کا استعمال سینسر لیمپ کو ایڈجسٹ کرنے کے لیے کیا جاتا ہے جہاں سینسر کے ذریعے آن کیا جا سکتا ہے، اس کے علاوہ، ہم گاہک کی ضروریات کے مطابق مناسب جگہ کا انتخاب کر سکتے ہیں۔

تنصیب کا مقام:
سینسر لیمپ میں لائٹ ٹرانسڈیوسر کی موجودگی کی وجہ سے (بطور تصویر 6)، لائٹ ٹرانسڈیوسر کو اس جگہ پر رکھنا چاہیے جہاں دن کی روشنی کافی ہو، دوسری طرف، ہمیں روشنی کے دوسرے منبع سے بچنا ہوگا، بصورت دیگر، لائٹ ٹرانسڈیوسر ماحولیات کی کرن کے لیے غلط فیصلہ کریں۔
مختلف صارفین کی ضروریات، جیسے کہ تنصیب کا مقام، لکس وغیرہ کی وجہ سے، پوٹینشیومیٹر نوب کا مقام مختلف ہوتا ہے۔ استعمال کرنے پر، آپ کو اپنی ضروریات کو پورا کرنے کے لیے کئی بار ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے۔

روشنی کی منتقلی کی جگہ کو اس جگہ پر تبدیل کریں جہاں دن کی روشنی نظر آتی ہے۔

نوٹ: براہ کرم تین فعال بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔

تنصیب کا طریقہ کار

• Step2 knobs کو مثالی حالات کی طرف موڑ دیں۔
(براہ کرم اوپر دیئے گئے FUNCTION حصے کے مطابق ترتیبات کی وضاحت کریں۔)
• مرحلہ3 ڈرلنگ کا نشان بنانے کے لیے پروڈکٹ کی بنیاد کو چھت پر رکھیں۔
• مرحلہ 4 پروڈکٹ کو اس جگہ پر انسٹال کریں جہاں آپ نے نشان زد کیا ہے۔
• مرحلہ 5 پلاسٹک کے توسیعی اسکرو کو اس سوراخ میں گھسیٹیں جسے آپ ڈرل کرتے ہیں۔
• مرحلہ 6 وائرنگ پر جڑنے کے لیے پاور لائن کو لائن ہول میں ڈالیں۔
• مرحلہ7 پیچ کے ساتھ منتخب جگہ پر پروڈکٹ کی بنیاد کو درست کریں۔
• مرحلہ 8 لیمپ شیڈ کو گھڑی کی سمت میں بیس میں گھمائیں۔ تنصیب مکمل ہو گئی۔

غلطی اور حل

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. پاور آن ہونے پر براہ کرم دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

●براہ کرم پروفیشن انسٹالیشن کے ساتھ تصدیق کریں۔
●براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی منقطع کر دیں۔
●یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے کاپی نہیں کی جانی چاہیے۔
