خودکار مائکروویو انڈکشن لیمپ

مائکروویو سینسر لیمپ PD-LED2036GS ہدایات

خلاصہ

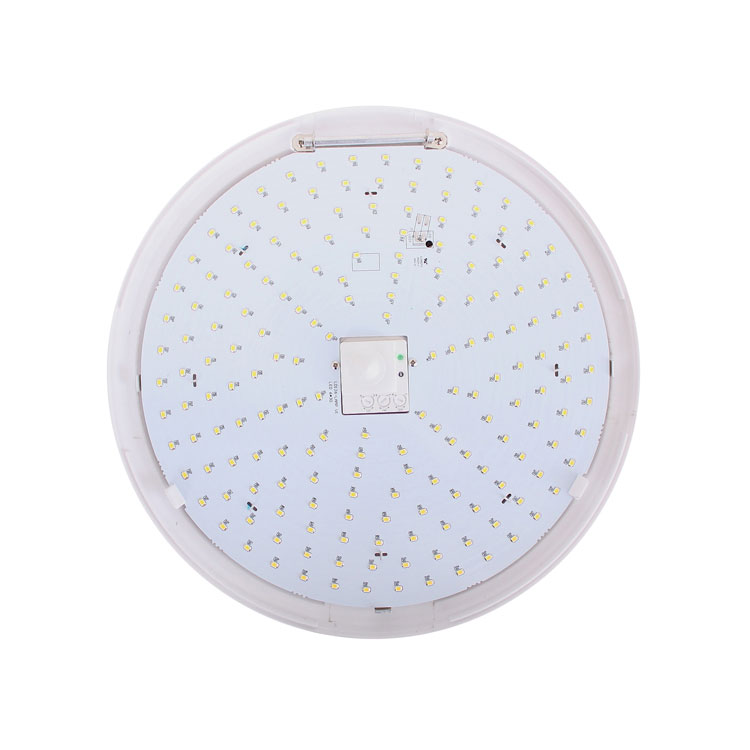

یہ مکمل طور پر نئے ڈیزائن کردہ، ذہین چھت پر ماؤنٹنگ مائکروویو سینسر ایل ای ڈی لیمپ کی ایک قسم ہے۔ لائٹ آن ہونے پر، برائٹ فلوکس 1100 lm سے زیادہ ہو گا، جو 60 واٹ انکینڈیسنٹ لیمپ (≈400lm) کے دگنے کے برابر ہوگا۔ یہ کوریڈور، واشنگ روم، لفٹ لابی وغیرہ میں بڑے پیمانے پر لاگو ہوتا ہے۔ نظام استحکام اور توانائی کی بچت کے فوائد کو بڑھاتا ہے۔ MCU ہر سرکٹ کی خودکار جانچ کرے گا اور معلوم شدہ معلومات کو معقول طریقے سے منظم کرے گا۔

جب کوئی سگنل نہیں ملتا ہے، تو سسٹم پاور سیونگ موڈ شروع کر دے گا اور پاور آؤٹ پٹ کو آہستہ آہستہ کم کر دے گا۔ کم از کم آؤٹ پٹ زیادہ سے زیادہ قدر کا دسواں حصہ ہے، جو بڑے پیمانے پر، بجلی کی کھپت کو کم کرتا ہے، حرارتی عناصر کا درجہ حرارت کم کرتا ہے اور اعلی درجہ حرارت کے نتیجے میں ہونے والے LED لائٹ کے نقصان کو کم کرتا ہے۔ اس طرح، یہ مصنوعات کی وشوسنییتا کو فروغ دیتا ہے اور زندگی کی مدت کو بڑھاتا ہے.

اس پروڈکٹ کو دو کنفیگریشنز کے ساتھ ڈیزائن کیا گیا ہے: ایک سینسر لیمپ ہے جس میں ایمرجنسی میں پاور سپلائی کرنے کا کام ہوتا ہے اور دوسرا ذہین سینسر لیمپ ہے جس میں ایمرجنسی فنکشن نہیں ہوتا ہے۔ آپ عملی ضرورت کے مطابق خریداری کر سکتے ہیں۔ لیکن زیادہ تر معاملات میں، پہلے والے کو منتخب کرنا ضروری اور دانشمندانہ ہے، اس کے لیے کبھی کبھار بجلی کی بندش پریشانی کا باعث بنتی ہے، یا خطرہ بھی۔

وضاحتیں

پاور سورس: 100-240V/AC 50/60Hz
ریٹیڈ ایل ای ڈی: 18W زیادہ سے زیادہ۔
HF سسٹم: 5.8GHz
پاور فیکٹر: >0.9
ٹرانسمیشن پاور: <0.3mW
اسٹینڈ بائی پاور: <0.9W
برائٹ فلوکس: 1100 ایل ایم (گرم سفید)
1100 ایل ایم (سرد سفید)
وقت کی ترتیب: 8 سیکنڈ سے 12 منٹ (سایڈست)
پتہ لگانے کی حد: 1-8m (radii.) (سایڈست)
لائٹ کنٹرول: 10-2000LUX (سایڈست)
پتہ لگانے کا زاویہ: 360°
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
مواد: بوڈن: پی سی لیمپ شیڈ: پی سی
تحفظ: IP43، کلاس 2
ایل ای ڈی کی مقدار: 180PCS (T2835)
کام کرنے کا درجہ حرارت: -10-+55℃

سینسر کی معلومات

ترتیب کا طریقہ: پوٹینومیٹر

آپ کی ضرورت کو پورا کرنے سے پہلے اقدار کو ایڈجسٹ کرنے میں وقت لگ سکتا ہے۔

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 8 سیکنڈ (مکمل طور پر گھڑی کی سمت مڑیں) اور زیادہ سے زیادہ 12 منٹ (مکمل طور پر گھڑی کی سمت مڑیں)۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں لگ بھگ وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ دوبارہ حرکت کا پتہ لگانا شروع کر سکے۔ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے آٹو آف ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آسانی سے انسٹالیشن اور پروڈکشن کے لیے، سب سے پہلے بجلی لگانے کے بعد، پہلے تین بار پتہ لگانے میں 3 سیکنڈ کی تاخیر ہوگی، پھر نارمل موڈ میں داخل ہوں (مخصوص تاخیر کا وقت پوٹینشیومیٹر سے مشروط)۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کے وقت کو کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور روشنی چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
انتباہ: انسٹالیشن ٹیسٹ کے عمل میں، براہ کرم سینسر لیمپ سے بہت دور رہیں، کیونکہ یہ آپ یا عملے کی جانچ کرنے کے بعد آن ہو جائے گا۔

براہ کرم جانچ کرتے وقت سینسر لیمپ کے ساتھ ایک خاص فاصلہ رکھیں، بصورت دیگر، پتہ لگانے کی حد میں آپ کا پتہ لگانے کے بعد سینسر لیمپ آن ہو جائے گا۔

لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ 10-2000lux۔ تقریباً 10 lux پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دیتے وقت نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

تنصیب کا مقام:
سینسر لیمپ میں لائٹ ٹرانسڈیوسر کی موجودگی کی وجہ سے، لائٹ ٹرانسڈیوسر کو اس جگہ پر رکھنا چاہیے جہاں دن کی روشنی کافی ہو، دوسری طرف، ہمیں روشنی کے دوسرے منبع سے بچنا ہوگا، بصورت دیگر، لائٹ ٹرانسڈیوسر ماحول کے لیے غلط فیصلہ کرے گا۔ کرن.
مختلف صارفین کی ضروریات، جیسے کہ تنصیب کی جگہ، لکس وغیرہ کی وجہ سے، پوٹینشیومیٹر نوب کا مقام مختلف ہوتا ہے۔ استعمال کرنے پر، آپ کو اپنی ضروریات کو پورا کرنے کے لیے کئی بار ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے۔

روشنی کی منتقلی کی جگہ کو اس جگہ پر تبدیل کریں جہاں دن کی روشنی نظر آتی ہے۔

پتہ لگانے کی حد کی ترتیب (حساسیت)

ڈیٹیکشن رینج وہ اصطلاح ہے جو زمین پر 2.5m کی اونچائی پر سینسر لائٹ لگانے کے بعد پیدا ہونے والے زیادہ یا کم سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، کم از کم پتہ لگانے کی حد (تقریبا 1m radii) کو منتخب کرنے کے لیے ڈیٹیکشن کنٹرول کو پوری طرح سے مخالف سمت میں موڑ دیں۔ )، اور زیادہ سے زیادہ پتہ لگانے کی حد (تقریباً 8m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت میں۔

نوٹ: مندرجہ بالا پتہ لگانے کی حد ایک ایسے شخص کی صورت میں حاصل کی جاتی ہے جس کا قد درمیانی شکل کے ساتھ 1.6m~1.7m کے درمیان ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر شخص کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے، تو پتہ لگانے کا فاصلہ بھی بدل جائے گا۔

دھیان دیں: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب پوزیشن پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، اس سے بچنے کے لیے کہ پروڈکٹ عام طور پر غلط حرکت کی وجہ سے کام نہیں کرتا ہے۔ کیونکہ حساسیت بہت زیادہ ہے آسانی سے غلط کا پتہ لگائیں ہوا کے اڑانے والے پتوں اور پردوں، چھوٹے جانوروں اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت۔ وہ تمام لوگ جو پروڈکٹ کی رہنمائی کرتے ہیں وہ عام طور پر کام نہیں کرتے ہیں!
جب پروڈکٹ عام طور پر کام نہیں کرتی ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

دھات یا شیشے کے مواد کے ذریعے مائکروویو برقی مقناطیسی فیلڈ پر انعکاس کے لیے پتہ لگانے کا فاصلہ کئی گنا بڑھ سکتا ہے۔ اس طرح، مناسب پتہ لگانے کے فاصلے تک پہنچنے کے لیے حساسیت کو کم کریں۔
غلطی کی نشاندہی سے بچنے کے لیے کبھی بھی SENS نوب کو زیادہ سے زیادہ قدر کی طرف مت موڑیں۔ نیز آس پاس کا ماحول خرابی کی کارروائی کا باعث بنے گا، جیسے وہاں سے گزرنے والی گاڑیاں یا ہوا کی وجہ سے آوارہ اشیاء۔ پروڈکٹس کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہیے، بصورت دیگر ان میں مداخلت خرابی کی کارروائی کا سبب بنے گی۔

حساسیت پوٹینشیومیٹر کا صحیح استعمال: جیسا کہ تصویر میں دکھایا گیا ہے، نوب حساسیت کو ایڈجسٹ کرنے میں مہارت رکھتا ہے۔ استعمال کرتے وقت، صارف دستک کو درمیان میں ایڈجسٹ کر سکتا ہے۔ یقیناً، عملی استعمال کے عمل میں، اگر آپ محسوس کرتے ہیں کہ حساسیت ٹھیک ہے۔ ، آپ کو اسے ایڈجسٹ کرنے کی ضرورت نہیں ہے۔ اگر آپ کو لگتا ہے کہ یہ کم ہے، تو آپ اسے مناسب طریقے سے اوپر ایڈجسٹ کر سکتے ہیں۔ کچھ ماحول کی وجہ سے غلط کارروائی ہوئی، جیسے کہ کار کا گزرنا، ہوا سے آبجیکٹ فلائی کرنا اور اسی طرح (تصویر 4 تصویر 5)، لہذا ہم مشورہ دیتے ہیں کہ حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہیں کیا گیا تھا۔

نوٹ: براہ کرم تین فنکشنل بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل بٹن اجزاء سے براہ راست جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا سا سٹاپ ہوتا ہے، جب آپ بٹنوں کو شروع سے آخر تک ایڈجسٹ کرتے ہیں تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ غیر سٹاپ گھومنا. ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔

• مرحلہ 2 نوبز کو مثالی حالات کی طرف موڑ دیں۔
(براہ کرم اوپر دیئے گئے FUNCTION حصے کے مطابق ترتیبات کی وضاحت کریں۔)
• مرحلہ3 لیمپ شیڈ کو کھولیں، بڑھتے ہوئے سوراخوں کو بے نقاب کرنے کے لیے لیمپ پلیٹ کو کھولیں۔

• مرحلہ 4 ڈرلنگ کا نشان بنانے کے لیے پروڈکٹ کی بنیاد کو چھت پر رکھیں۔
• مرحلہ 5 پروڈکٹ کو اس جگہ پر انسٹال کریں جہاں آپ نے نشان زد کیا ہے۔ (بطور تصویر 8)

• مرحلہ 6 پلاسٹک کے توسیعی سکرو کو اس سوراخ میں کھٹکھٹائیں جسے آپ ڈرل کرتے ہیں۔
• Step7 وائرنگ پر جڑنے کے لیے پاور لائن کو لائن ہول میں ڈالیں۔
لیمپ کے نیچے اور ہر ایک کی طرف دو وائرنگ ہول ہیں، رسائی ٹرمینل میں سے ایک کو منتخب کریں۔

• مرحلہ 8 پیچ کی مدد سے منتخب جگہ پر پروڈکٹ کی بنیاد کو درست کریں۔

• مرحلہ9 لیمپ پلیٹ کو ڈھانپیں۔
• Step10 گھومے گا، چمنی کو بیس پر ڈھانپے گا۔

• تنصیب کا عمل استعمال کریں جو معیاری تنصیب کے لوازمات ہوں۔

غلطی اور حل

نوٹ: اس سینسر کا ہائی فریکوئنسی آؤٹ پٹ <0.3mW- ہے جو کہ موبائل فون کی ٹرانسمیشن پاور یا مائکروویو اوون کی آؤٹ پٹ کا صرف ایک 3300 ہے۔

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

●براہ کرم پروفیشن انسٹالیشن کے ساتھ تصدیق کریں۔
●براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی منقطع کر دیں۔
●یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا سبب بنیں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
