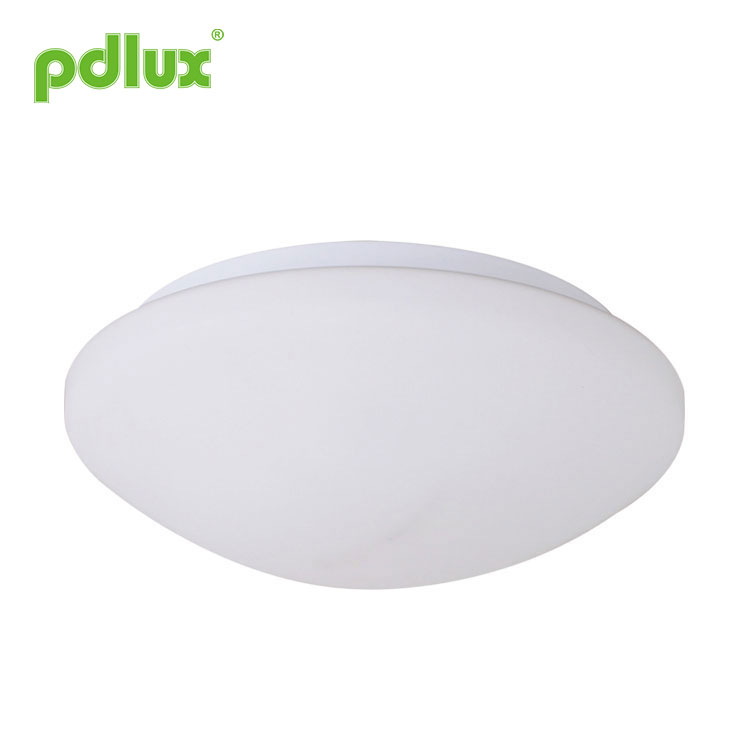

سایڈست مائکروویو سینسر لائٹ

PD-LED2037-D مائکروویو سینسر لیمپ کی ہدایات

خلاصہ

یہ ایک نیا ڈیزائن کیا گیا انٹیلجنٹ سیلنگ ماؤنٹ مائیکرو ویو سینسر LED لیمپ ہے، جس میں ہنگامی حالت میں بجلی کی فراہمی کے اضافی فنکشن ہیں۔ روشنی کا خودکار طریقے سے انتظام AC ڈائریکٹ پاور یا بیٹری بیک اپ کے ذریعے کیا جاتا ہے، یعنی جب پاور فیل ہو جائے تو، بیٹری بیک اپ 3.5 واٹ کی پاور سپلائی کے لیے ذمہ دار ہو گا۔ لائٹ آن ہونے پر، برائٹ فلوکس 330 lm سے زیادہ ہو گا، جو 60 واٹ انکینڈسنٹ لیمپ (≈400lm) کے برابر ہوگا۔ بیٹری بیک اپ مسلسل 2 گھنٹے سے زیادہ یا اس سے بھی زیادہ کے لیے سنسر توانائی کی بچت کے موڈ میں بجلی فراہم کر سکتا ہے۔ یہ کوریڈور، واشنگ روم، لفٹ لابی وغیرہ میں بڑے پیمانے پر لاگو ہوتا ہے۔

اس پروڈکٹ کو دو کنفیگریشنوں کے ساتھ ڈیزائن کیا گیا ہے: ایک سینسر لیمپ ہے جس میں ہنگامی حالت میں بجلی کی فراہمی کا کام ہوتا ہے اور دوسرا ایمرجنسی فنکشن کے بغیر ذہین سینسر لیمپ ہے۔ آپ عملی ضرورت کے مطابق خریداری کر سکتے ہیں۔ لیکن زیادہ تر معاملات میں، سابقہ ​​کو منتخب کرنا ضروری اور دانشمندانہ ہے، اس کے لیے کبھی کبھار بجلی کی بندش پریشانی، یا یہاں تک کہ خطرے کا باعث بنتی ہے۔

وضاحتیں

پاور سورس: 100-240V/AC 50/60Hz
درجہ بند LED: 9W زیادہ سے زیادہ (AC)
3.5W زیادہ سے زیادہ (DC)
چارجنگ پاور: 7W زیادہ سے زیادہ (لائٹ آف)
3W زیادہ سے زیادہ (لائٹ آن)
تحفظ: آئی پی 20، کلاس 2
مواد: باڈی: پی سی لیمپ شیڈ: گلاس
HF سسٹم: 5.8GHz
بیٹری: 7.4V / 2000mAH لتیم بیٹری
مسلسل روشنی کا وقت: ≥180 منٹ
(جب بیٹری کی بجلی کی فراہمی)
ٹرانسمیشن پاور: <0.2mW
وقت کی ترتیب: 8 سیکنڈ سے 30 منٹ (سایڈست)
پتہ لگانے کی حد: 1-8m (radii.) (سایڈست)
لائٹ کنٹرول: 10-2000LUX (سایڈست)
پتہ لگانے کا زاویہ: 360°
برائٹ فلکس: 340lm (AC) 330lm (DC) (گرم سفید)
570lm (AC) 490lm (DC) (کولڈ وائٹ)
تنصیب کی اونچائی: 2.5-3.5m (چھت ماؤنٹ)
کام کرنے کا درجہ حرارت:-20~+55℃
ایل ای ڈی کی مقدار: 36 پی سی ایس
ایل ای ڈی کی وضاحتیں: FM-2835WNS

سینسر کی معلومات

سپیکٹروگرام

فنکشن

سوئچ کریں۔

یہ سوئچ بیٹری کنکشن کو کنٹرول کرنے کے لیے ہے۔ ٹرانزٹ یا اسٹوریج میں بجلی کی کھپت سے بچنے کے لیے، ہم سوئچ کو آف پر سیٹ کرتے ہیں، یعنی بیٹری منسلک نہیں ہے۔ انسٹال کرنے سے پہلے، آپ کو یہ یقینی بنانے کے لیے سوئچ کو آن پر سیٹ کرنا چاہیے کہ ایمرجنسی میں پاور سپلائی حاصل کرنے کے لیے بیٹری اچھی طرح سے جڑی ہوئی ہے۔ ہنگامی فنکشن کے ساتھ اس LED لیمپ کو عام لیمپ کے طور پر استعمال کیا جا سکتا ہے، لیکن جب بجلی خراب ہو جائے تو یہ خود بخود بیٹری کے ساتھ روشنی کو سپورٹ کرے گا۔

پتہ لگانے کی حد کی ترتیب (حساسیت)

ڈیٹیکشن رینج وہ اصطلاح ہے جو زمین پر 2.5m کی اونچائی پر سینسر لائٹ لگانے کے بعد پیدا ہونے والے کم یا زیادہ سرکلر ڈیٹیکشن زون کے ریڈیائی کو بیان کرنے کے لیے استعمال ہوتی ہے، پتہ لگانے کی حد کنٹرول کو پوری طرح مخالف گھڑی کی سمت موڑ دیں تاکہ کم سے کم پتہ لگانے کی حد (تقریباً .1m radii)، اور زیادہ سے زیادہ پتہ لگانے کی حد (تقریباً 8m radii) کو منتخب کرنے کے لیے پوری طرح گھڑی کی سمت۔

نوٹ: مندرجہ بالا پتہ لگانے کی حد ایک ایسے شخص کے معاملے میں حاصل کی جاتی ہے جو درمیانی شکل کے ساتھ 1.6m~1.7m لمبا ہے اور 1.0~1.5m/sec کی رفتار سے حرکت کرتا ہے۔ اگر شخص کا قد، شکل اور حرکت کی رفتار میں تبدیلی آتی ہے، تو پتہ لگانے کی حد بھی بدل جائے گی۔
مختلف صورتوں میں، روشنی کی حساسیت میں کچھ انحراف ہوتا ہے۔

مائیکرو ویو برقی مقناطیسی میدان پر دھات یا شیشے کے مواد کے ذریعے انعکاس کے لیے پتہ لگانے کا فاصلہ کئی گنا بڑھ سکتا ہے۔ اس طرح، مناسب پتہ لگانے کے فاصلے تک پہنچنے کے لیے حساسیت کو کم کریں۔ غلطی کی نشاندہی سے بچنے کے لیے کبھی بھی SENS نوب کو زیادہ سے زیادہ قدر کی طرف مت موڑیں۔ نیز آس پاس کا ماحول خرابی کی کارروائی کا باعث بنے گا، جیسے وہاں سے گزرنے والی گاڑیاں یا ہوا کی وجہ سے بھٹکنے والی اشیاء۔ پروڈکٹس کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہیے، ورنہ ان میں مداخلت خرابی کا سبب بنے گی۔

حساسیت پوٹینشیومیٹر کا صحیح استعمال: جیسا کہ تصویر میں دکھایا گیا ہے، نوب حساسیت کو ایڈجسٹ کرنے میں مہارت رکھتا ہے۔ استعمال کرنے پر، صارف دستک کو درمیان میں ایڈجسٹ کر سکتا ہے۔ یقیناً، عملی استعمال کے عمل میں، اگر آپ محسوس کرتے ہیں کہ حساسیت ٹھیک ہے، تو آپ کو اسے ایڈجسٹ کرنے کی ضرورت نہیں ہے۔ اگر آپ کو لگتا ہے کہ یہ کم ہے، تو آپ اسے مناسب طریقے سے اوپر ایڈجسٹ کر سکتے ہیں۔ کچھ ماحول کی وجہ سے غلط کارروائی کی وجہ بنی، جیسے کہ کار کا گزرنا، ہوا سے آبجیکٹ فلائی اور اسی طرح (تصویر 2 تصویر 3)، اس لیے ہم مشورہ دیتے ہیں کہ حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہیں کیا گیا تھا۔

وقت کی ترتیب

روشنی کو تقریباً کے درمیان کسی بھی مدت کے لیے آن رہنے کے لیے سیٹ کیا جا سکتا ہے۔ 8 سیکنڈ (مکمل طور پر گھڑی کی سمت مڑیں) اور زیادہ سے زیادہ 30 منٹ (مکمل طور پر گھڑی کی سمت مڑیں)۔ اس وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ چلا تو ٹائمر دوبارہ شروع ہو جائے گا۔ پتہ لگانے والے زون کو ایڈجسٹ کرنے اور واک ٹیسٹ کرنے کے لیے کم سے کم وقت کا انتخاب کرنے کی سفارش کی جاتی ہے۔

نوٹ: روشنی کے بند ہونے کے بعد، اس میں تقریباً وقت لگتا ہے۔ 1 سیکنڈ اس سے پہلے کہ یہ دوبارہ حرکت کا پتہ لگانا شروع کر سکے۔ اس مدت کے گزر جانے کے بعد روشنی صرف حرکت کے جواب میں آن ہوگی۔

یہ بنیادی طور پر سگنل کا پتہ چلنے کے لمحے سے لے کر لائٹ کے خودکار بند ہونے تک تاخیر کے وقت کو ایڈجسٹ کرنے کے لیے ہے۔ آپ تاخیر کے وقت کو اپنی عملی ضرورت کے مطابق متعین کر سکتے ہیں۔ لیکن آپ توانائی کی بچت کی خاطر تاخیر کا وقت کم کریں گے، کیونکہ مائکروویو سینسر میں مسلسل سینسنگ کا کام ہوتا ہے، یعنی تاخیر کا وقت گزرنے سے پہلے کسی بھی حرکت کا پتہ لگانے سے ٹائمر دوبارہ شروع ہو جائے گا اور لائٹ چلتی رہے گی۔ صرف اس صورت میں جب پتہ لگانے کی حد میں انسان موجود ہو۔
انتباہ: انسٹالیشن ٹیسٹ کے عمل میں، براہ کرم سینسر لیمپ سے بہت دور رہیں، کیونکہ یہ آپ یا عملے کی جانچ کرنے کے بعد آن ہو جائے گا۔

براہ کرم جانچ کے وقت سینسر لیمپ کے ساتھ ایک خاص فاصلہ رکھیں، بصورت دیگر، پتہ لگانے کی حد میں آپ کا پتہ لگانے کے بعد سینسر لیمپ آن ہو جائے گا۔

لائٹ کنٹرول سیٹنگ

منتخب لائٹ رسپانس تھریشولڈ تقریباً لامحدود ہو سکتا ہے۔ 10-2000lux۔ تقریباً 10 lux پر شام سے صبح تک کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح سے مخالف گھڑی کی سمت موڑ دیں۔ تقریباً 2000lux پر دن کی روشنی کے آپریشن کو منتخب کرنے کے لیے اسے پوری طرح گھڑی کی سمت میں موڑ دیں۔ ڈیٹیکشن زون کو ایڈجسٹ کرتے وقت اور دن کی روشنی میں واک ٹیسٹ کو انجام دیتے وقت نوب کو پوری طرح گھڑی کی سمت موڑنا چاہیے۔

LUX knob کا استعمال سینسر لیمپ کو ایڈجسٹ کرنے کے لیے کیا جاتا ہے جہاں سینسر کے ذریعے آن کیا جا سکتا ہے، اس کے علاوہ، ہم گاہک کی ضروریات کے مطابق مناسب جگہ کا انتخاب کر سکتے ہیں۔

تنصیب کا مقام:
سینسر لیمپ میں لائٹ ٹرانسڈیوسر کی موجودگی کی وجہ سے (بطور تصویر 5)، لائٹ ٹرانسڈیوسر کو اس جگہ پر رکھنا چاہیے جہاں دن کی روشنی کافی ہو، دوسری طرف، ہمیں روشنی کے دوسرے منبع سے بچنا ہوگا، بصورت دیگر، لائٹ ٹرانسڈیوسر ماحولیات کی کرن کے لیے غلط فیصلہ کریں۔
مختلف صارفین کی ضروریات، جیسے کہ تنصیب کا مقام، لکس وغیرہ کی وجہ سے، پوٹینشیومیٹر نوب کا مقام مختلف ہوتا ہے۔ استعمال کرنے پر، آپ کو اپنی ضروریات کو پورا کرنے کے لیے کئی بار ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے۔

روشنی کی جگہ کو اس جگہ پر تبدیل کریں جہاں دن کی روشنی نظر آتی ہے۔

نوٹ: براہ کرم تین فعال بٹنوں کو ضرورت سے زیادہ ایڈجسٹ نہ کریں۔ اس کی وجہ یہ ہے کہ تین فنکشنل بٹن اجزاء سے براہ راست جڑے ہوئے تھے، تینوں اجزاء میں سے ہر ایک میں ایک چھوٹا سا سٹاپ ہوتا ہے، جب آپ بٹنوں کو شروع سے آخر تک ایڈجسٹ کرتے ہیں تو ضرورت سے زیادہ موڑ روکنے والے کو نقصان پہنچائے گا، اور 360° کی طرف لے جائے گا۔ غیر سٹاپ گھومنا. ایڈجسٹ رینج کی حد 270° ہے، براہ کرم اس پر توجہ دیں۔

تنصیب کا طریقہ کار

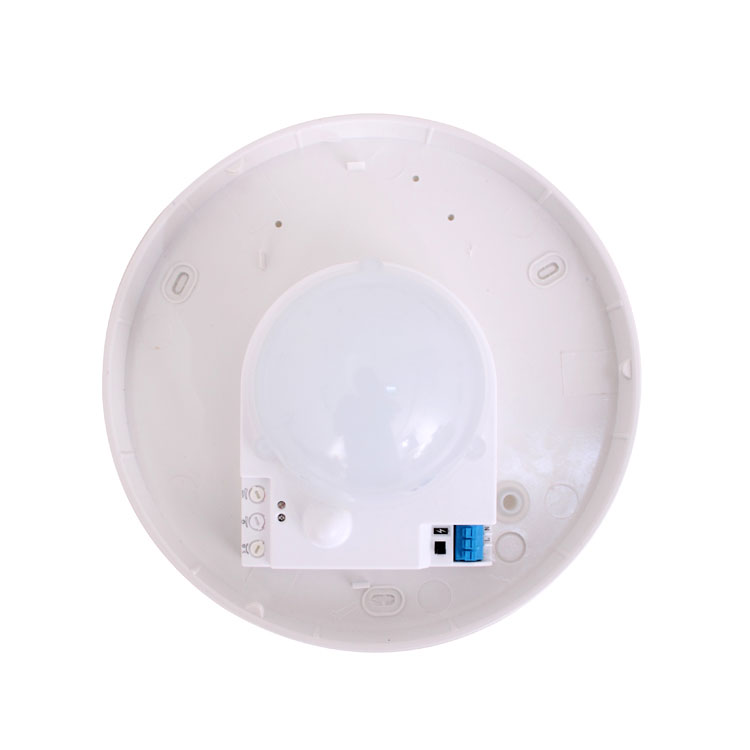

• مرحلہ 1 لیمپ کو دو حصوں میں الگ کریں: A اور B۔

نوٹ: چمنی نازک ہے، براہ کرم بہت زیادہ طاقت نہ لیں۔

• Step2 knobs کو مثالی حالات کی طرف موڑ دیں۔
(براہ کرم اوپر دیئے گئے FUNCTION حصے کے مطابق ترتیبات کی وضاحت کریں۔)

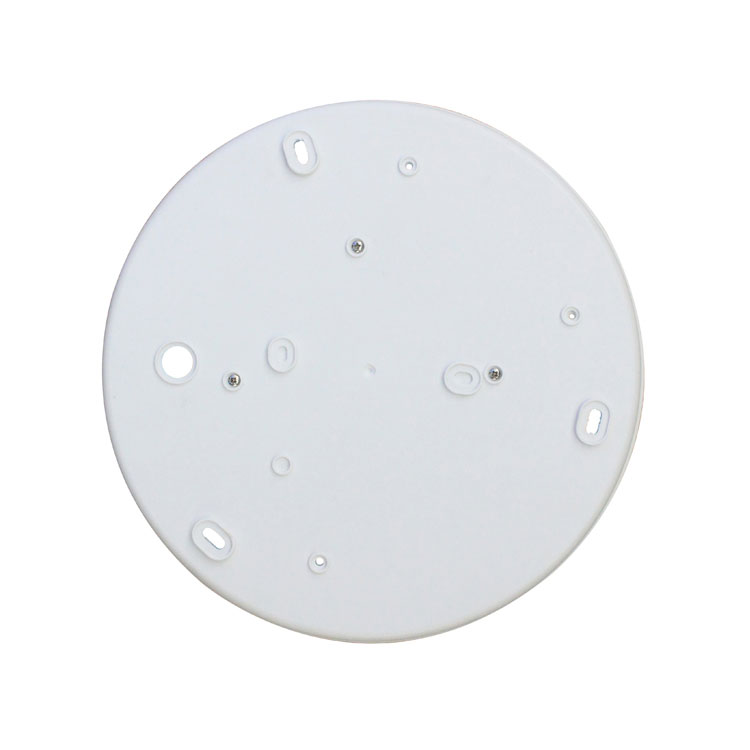

• مرحلہ 3 ڈرلنگ کا نشان بنانے کے لیے پروڈکٹ کی بنیاد کو چھت پر رکھیں (بطور تصویر 8)
• مرحلہ 4 پروڈکٹ کو اس جگہ پر انسٹال کریں جہاں آپ نے نشان زد کیا ہے (بطور تصویر 9)
پروڈکٹس کو ایک دوسرے سے 4 میٹر سے زیادہ نصب کیا جانا چاہیے، بصورت دیگر ان میں مداخلت خرابی کی کارروائی کا سبب بنے گی۔

• مرحلہ 5 پلاسٹک کے توسیعی اسکرو کو سوراخ میں کھٹکھٹائیں جسے آپ ڈرل کرتے ہیں (تصویر 10 کے طور پر)
• مرحلہ 6 وائرنگ پر جڑنے کے لیے پاور لائن کو لائن ہول میں ڈالیں (جیسا کہ تصویر 11)

• مرحلہ7 پیچ کے ساتھ منتخب جگہ پر پروڈکٹ کی بنیاد کو درست کریں (جیسا کہ تصویر 12)

• مرحلہ 8 لیمپ شیڈ کو گھڑی کی سمت میں بیس میں گھمائیں۔ انسٹالیشن مکمل ہو گئی۔ (جیسا کہ تصویر 13)

غلطی اور حل

1. سیریل میں ایل ای ڈی ایس کام کر سکتی ہے جب تمام مہریں جگہ پر نصب ہوں۔
2. براہ کرم پاور آن ہونے پر دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
3. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

●براہ کرم پروفیشن انسٹالیشن کے ساتھ تصدیق کریں۔
●براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی منقطع کر دیں۔
●یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جو کچھ پریشانیوں کا باعث ہوں گے۔
ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
