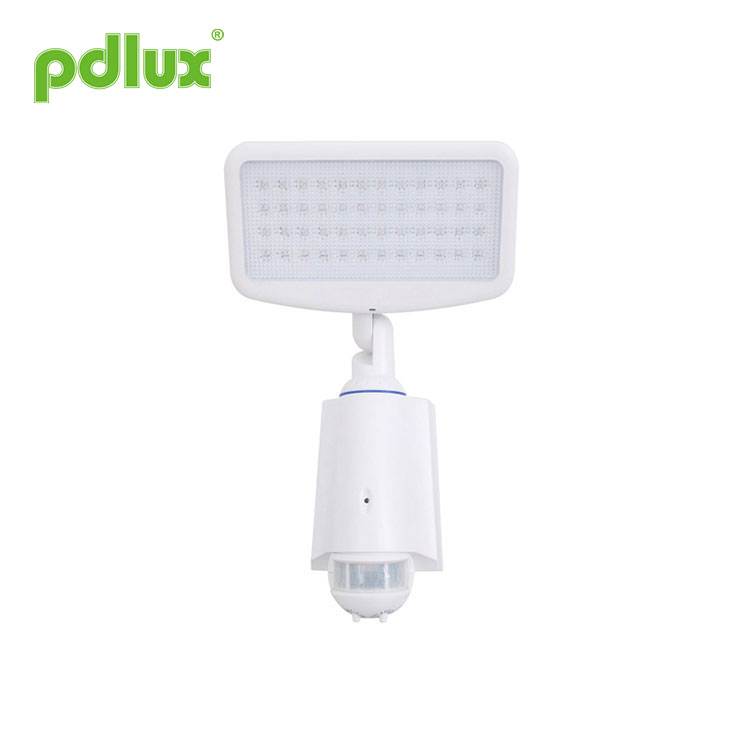

48 LEDS سولر پاور سینسر لیمپ

سولر پاور سینسر لیمپ PD-SLL48 ہدایات

پیکیج کے اندر کیا ہے۔

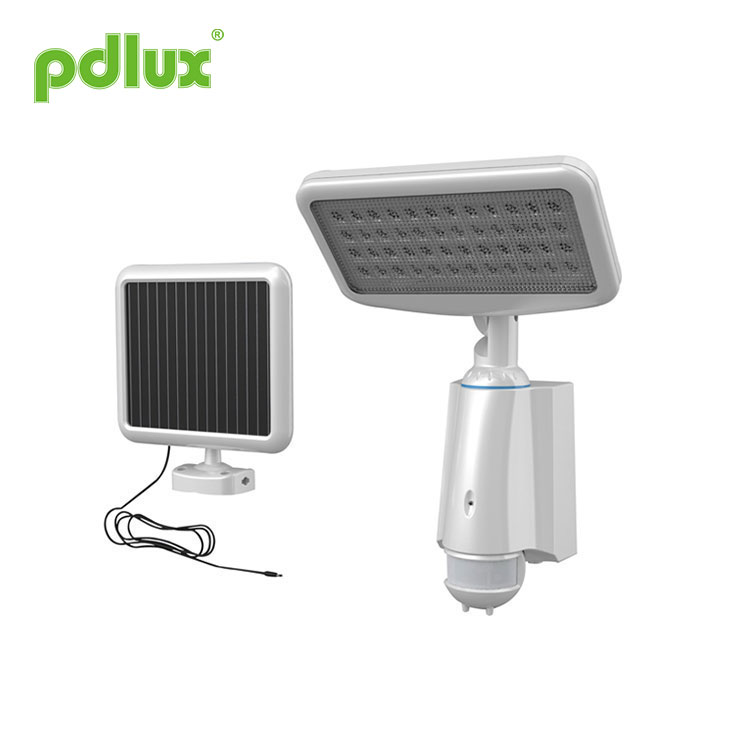

• 48 ایل ای ڈی میٹرکس لائٹ ڈبلیو/موشن ڈیٹیکٹر
سولر چارجر بورڈ
• صارف دستی

نوٹ: پیکجنگ آئٹمز

نوٹ: برائے مہربانی ڈیمانڈ کے مطابق خریدیں۔

تعارف

موشن ایکٹیویٹڈ 48 ایل ای ڈی سیکیورٹی فلڈ لائٹ کے ساتھ شمسی توانائی سے چلنے والی خریداری کے لیے آپ کا شکریہ
اس کے آسان سیٹ اپ اور ہلکے وزن کے ڈیزائن کے ساتھ، روشنی آپ کی روشنی کی تمام ضروریات کو پورا کرتی ہے۔ اسے ماحول دوست شمسی توانائی کا استعمال کرتے ہوئے کئی سالوں کی سروس فراہم کرنے کے لیے بنایا گیا تھا۔

وضاحتیں

• بیٹری کو آگ میں ضائع نہ کریں۔ اس کے نتیجے میں دھماکہ ہو سکتا ہے۔
• روشنی کو آگ یا شدید گرمی میں مت لگائیں کیونکہ بیٹری پھٹ سکتی ہے۔
• پانی میں نہ ڈوبیں۔
• کبھی بھی براہ راست روشنی میں نہ دیکھیں اور نہ ہی اسے کسی دوسرے شخص کی آنکھوں میں چمکائیں۔
سیڑھی سے گرنے سے بچنے کے لیے مناسب حفاظتی نکات پر عمل کریں۔
• اگر عمارت پر لائٹ فکسچر لگانے کے لیے ضرورت ہو تو اپنے مقامی تعمیراتی حفاظتی گائیڈ سے رجوع کریں۔

ایک سال کی محدود وارنٹی

• یہ وارنٹی غلط استعمال یا غلط انسٹالیشن/ کنکشن سے ہونے والے نقصان پر لاگو نہیں ہوتی۔
• یہ وارنٹی لوازمات، بلب، بیٹریاں، حادثات، تبدیلیاں، غیر مجاز استعمال یا مرمت، نظر انداز، غلط استعمال، غلط استعمال، نقصانات یا خرابیوں کا احاطہ نہیں کرتی جو عام ٹوٹ پھوٹ کے نتیجے میں ہوتی ہیں (بشمول چپس، دھندلا ہوا خروںچ، کھرچنے یا استعمال کی وجہ سے رنگت سورج کی نمائش)، یا دیکھ بھال اور دیکھ بھال، آگ، سیلاب، اور خدا کے اعمال کی ہدایات پر عمل کرنے میں ناکامی۔
• اس وارنٹی میں حادثاتی یا نتیجہ خیز نقصانات کی ذمہ داری شامل نہیں ہے۔

انسٹالیشن گائیڈ

• لائٹ فکسچر کو فلیٹ اور مستحکم سطح پر نصب کیا جانا چاہیے۔
موشن ڈیٹیکٹر کے سامنے ایسی اشیاء رکھنے سے گریز کریں جو پتہ لگانے کی کارکردگی کو متاثر کر سکتی ہیں۔
• ایئر کنڈیشنر، مرکزی ہیٹر، یا ہائی وولٹیج سسٹم کے قریب لائٹ لگانے سے گریز کریں۔
موشن ڈیٹیکٹر کو سڑک کی ٹریفک یا دیگر نقل و حرکت کی طرف رکھنے سے گریز کریں۔ اس کے نتیجے میں ایک غلط ٹرگر نکلے گا جو روشنی کو ضرورت سے زیادہ روشن کرنے اور بیٹری کی زندگی کو ختم کرنے کا اشارہ دے گا۔
• حرکت کا پتہ لگانا آلے ​​میں حرکت کے لیے سب سے زیادہ حساس ہوتا ہے اور اس کی طرف یا اس سے دور حرکت کے لیے کم حساس ہوتا ہے (نیچے تصویریں دیکھیں)۔
سولر چارجر بورڈ کو دھوپ والی جگہ پر لگانا چاہیے جہاں زیادہ سے زیادہ سورج کی روشنی جمع کی جا سکے۔ عام طور پر، سولر بورڈ کا رخ ایک سمت (جنوب) ہونا چاہیے جہاں سورج کی روشنی بورڈ کو کم از کم 3 گھنٹے فی دن چارج کر سکتی ہے (اگر شیشے کے پیچھے ہو تو روزانہ 5 گھنٹے)۔ پہلے استعمال سے پہلے 24 گھنٹے تک لائٹ چارج کرنے کا مشورہ دیا جاتا ہے۔
• چارجر بورڈ کو وقتاً فوقتاً (سال میں کم از کم ایک بار) صاف کرنے کے لیے نرم گیلے کپڑے کا استعمال کریں تاکہ جمع ہونے والی دھول کی وجہ سے بجلی کی پیداوار میں کمی سے بچا جا سکے۔

ارد گرد زاویہ ایڈجسٹمنٹ ڈٹیکٹر پر آنے والی حرکت کی سرگرمی سے انتہائی حساسیت۔ اتار چڑھاؤ زاویہ ایڈجسٹمنٹ ڈیٹیکٹر کی طرف آنے والی حرکت کی سرگرمی سے کم حساسیت۔

سپیکٹروگرام

فوری سیٹ اپ کا طریقہ کار

1. برائے مہربانی اسے بچوں سے دور رکھیں۔ 2. یہ پروڈکٹ آؤٹ ڈور کے لیے انسٹال ہو سکتی ہے، لیکن ہم بارش/طوفان اور تیز روشنیوں کے خلاف تجویز کرتے ہیں۔

1. دیوار کو نشان زد کریں جہاں آپ روشنی لگانا چاہتے ہیں۔
2. تمام چار سوراخ ڈرل.
ماؤنٹ کو نایلان اینکرز (اگر ضرورت ہو) اور پیچ کے ساتھ دیوار پر رکھیں۔

3. براہ کرم ہدایات کی کتاب کے انتباہی حصے میں دیے گئے خاکے کے مطابق بیٹری کو جوڑیں، اور بیٹری کور کو اس طرح جمع کریں جیسا کہ یہ تھا۔
4. روشنی کو ماؤنٹ میں سلائیڈ کریں، پھر نیچے بولٹ میں سکرو کریں۔

5. پیچ کے ساتھ شمسی بورڈ کو ماؤنٹ کریں۔ سمت کو ایڈجسٹ کریں۔

6. شمسی بورڈ کو دھوپ والی جگہ پر رکھیں۔

7. موشن ڈیٹیکٹر سمت کو ایڈجسٹ کریں۔

اسے 8 سیکنڈ (گھڑی کی سمت میں گھماؤ) سے 3 منٹ (گھڑی کی سمت میں اختتام تک گھماؤ) کی حد میں سیٹ کیا جا سکتا ہے۔ ٹائمر اس وقت دوبارہ گنتی کرے گا جب سینسر کو آخری وقت کے اختتام سے پہلے حرکت پذیر سگنل کا پتہ چلتا ہے، لہذا ہم مشورہ دیتے ہیں کہ آپ جب آپ پتہ لگانے کی حد کی جانچ یا واکنگ ٹیسٹنگ کرتے ہیں تو وقت کو کم سے کم پر سیٹ کرنا بہتر ہے۔ نوٹ: سینسر کو روشنی بند ہونے کے بعد دوبارہ کام کرنے کے لیے 1 سیکنڈ انتظار کرنا ہوگا۔ صرف وقت کے اختتام کے بعد، سگنل کا پتہ لگانے پر روشنی دوبارہ روشن ہوگی۔ اس رینج سے مراد سرکلر ریجن کا وہ ریڈی ہے جو زمین پر ظاہر ہوتا ہے جب روشنی 2.5 میٹر اونچائی میں انسٹال ہوتی ہے۔ ایک کم از کم پتہ لگانے کی حد (تقریباً 4 میٹر ریڈیائی میں) گھڑی کی مخالف سمت میں گھماؤ آخر تک۔ ایک زیادہ سے زیادہ پتہ لگانے کی حد (تقریباً 15 میٹر ریڈیائی میں) گھڑی کی سمت میں گھماؤ آخر تک۔

توجہ: اس پروڈکٹ کا استعمال کرتے وقت، براہ کرم حساسیت کو اپنی ضرورت کے مطابق مناسب مقام پر ایڈجسٹ کریں، براہ کرم حساسیت کو زیادہ سے زیادہ ایڈجسٹ نہ کریں، اس سے بچنے کے لیے کہ پروڈکٹ عام طور پر غلط حرکت کی وجہ سے کام نہیں کرتی ہے۔ کیونکہ حساسیت بہت زیادہ ہے آسانی سے غلط کا پتہ لگائیں۔ ہوا سے اڑانے والے پتوں اور پردوں، چھوٹے جانوروں کی حرکت، اور پاور گرڈ اور برقی آلات کی مداخلت سے غلط حرکت۔ ان تمام مصنوعات کی قیادت عام طور پر کام نہیں کرتا!
جب پروڈکٹ عام طور پر کام نہیں کرتا ہے، تو براہ کرم مناسب طریقے سے حساسیت کو کم کرنے کی کوشش کریں، اور پھر اس کی جانچ کریں۔

پاور نیٹ ورک پلس مداخلت کو روکنے کے حل مصنوعات:
علاقائی مداخلت کے پاور نیٹ ورک کے فرق کی وجہ سے، مداخلت کی نبض غیر یقینی ہے، اس لیے صارف کو تجویز نہیں کی جاتی ہے کہ وہ استعمال کرتے وقت حساس کو میکسیم کے ساتھ ایڈجسٹ کریں۔ تجویز: براہ کرم مناسب فاصلے پر حساس کو انسٹال اور ایڈجسٹ کریں، سیٹ نہ کریں غلط کام کو روکنے کے لیے زیادہ سے زیادہ حساسیت۔

8. روشنی کے سر کی سمت کو ایڈجسٹ کریں۔

9. سولر بورڈ سے وائر پلگ اس میں داخل کریں۔
روشنی کے نیچے.
یقینی بنائیں کہ وائر پلگ مکمل طور پر جڑا ہوا ہے۔

آپریشنل گائیڈ

1. بیٹری کی تنصیب

سولر ایل ای ڈی لائٹ، بیٹری وولٹیج 7.4V، 1800mAH، سینسنگ اینگل> 150 º، پوری روشنی میں، مسلسل کام کرنے کا وقت> 4 گھنٹے۔

2. ٹیسٹنگ موڈ:

جانچ کرنے سے پہلے، پیچھے کے پیچ کو ہٹا دیں، پھر پچھلے کور کو ہٹا دیں؛ بیٹری (1800mAH) کو کے ساتھ جوڑیں۔پاور کنیکٹر، سسٹم شروع ہو جائے گا اور سرخ ایل ای ڈی روشنی کی طرف اشارہ کرتی ہے۔ اشارہ ایل ای ڈی روشنی کے بعد بند ہو جائے گانظام گرم ہو رہا ہے.

3. "آف" مجسمے۔

سسٹم "پاور فیل سیف گارڈ" ماڈل میں ہوگا۔ حرکت کا پتہ لگانے کا کوئی فنکشن نہیں ہے۔ ~25UA استعمال کرتا ہے۔

4. "آٹو" مجسمے۔

سسٹم "ڈیلے ٹائم" اور "سینسی ٹیویٹی" کے لیے دستی ایڈجسٹمنٹ کو قبول کرے گا۔
"تاخیر کا وقت" کو 10 سیکنڈ سے 3 منٹ تک ایڈجسٹ کیا جا سکتا ہے۔
"Sensi Tivity" کو 15m (22°C) میں ایڈجسٹ کیا جا سکتا ہے۔
LED لائٹس کی چمک: باہر ~10 LUX۔

جب بیرونی لائٹ کنٹرول ویلیوز > 200LUX، سسٹم PIR سینسر کو بند کر دے گا۔
بجلی کی کھپت: ~3MA
برقی کرنٹ: 380 ~ 430 MA (جب تمام لائٹس پوری طرح آن ہوں)
جب پاور <6.4V سے کم ہو تو سسٹم آف ہو جاتا ہے۔
جب بیٹری 6.6V سے کم ہو تو، LED اشارے کی روشنی 8 کی مدت کے لیے ہر 30 سیکنڈ میں ٹمٹمانے گی۔
گھنٹے، 8 گھنٹے کے بعد، کام کو برقرار رکھنے کے لیے وولٹیج مکمل نہیں ہے۔
جب پاور <6.2V سے کم ہوگی، تو سسٹم "پاور شٹ آف" موڈ، کرنٹ <25UA میں داخل ہو جائے گا۔

5. "آن" مجسمے۔

سسٹم کے تحت تمام لائٹس آن ہوں گی "آن" پر سیٹ کی گئی ہیں۔ سسٹم چمک کو کم کر کے 70lux(≥) کر دے گا۔
اصل چمک کا 1/3) 8 منٹ تک کسی حرکت کا پتہ نہیں چلا۔
برقی کرنٹ: 500 ~ 600MA
جب پاور <6.4V سے کم ہو تو سسٹم آف ہو جاتا ہے۔
جب بیٹری 6.6V سے کم ہو تو، LED اشارے کی روشنی 8 کی مدت کے لیے ہر 30 سیکنڈ میں ٹمٹمانے گی۔
گھنٹے، 8 گھنٹے کے بعد، کام کو برقرار رکھنے کے لیے وولٹیج مکمل نہیں ہے۔
جب پاور <6.2V سے کم ہوگی، تو سسٹم "پاور شٹ آف" موڈ میں داخل ہو جائے گا۔ موجودہ <25UA۔

6. اوکی مینجمنٹ

امپلس وولٹیج 9V ہے، زیادہ سے زیادہ برقی کرنٹ 650MA ہے۔
بیرونی پاور اڈاپٹر سے منسلک ہونے پر، LED اشارے کی روشنی ایک بار چمکے گی۔

کچھ مسئلہ اور حل کرنے کا طریقہ

1. بوجھ کام نہیں کرتا:
a: براہ کرم چیک کریں کہ آیا بجلی اور لوڈ کی کنکشن وائرنگ درست ہے۔
ب: براہ کرم چیک کریں کہ آیا لوڈ اچھا ہے؛
c: براہ کرم چیک کریں کہ آیا ورکنگ لائٹ سیٹ محیطی روشنی سے مطابقت رکھتی ہے۔

2. حساسیت ناقص ہے:
a: براہ کرم چیک کریں کہ آیا سگنل وصول کرنے کے لیے پتہ لگانے والی کھڑکی کے سامنے کوئی رکاوٹ موجود ہے۔
ب: براہ کرم چیک کریں کہ آیا محیطی درجہ حرارت بہت زیادہ ہے۔
c: براہ کرم چیک کریں کہ آیا انڈکشن سگنل کا ذریعہ پتہ لگانے والے شعبوں میں ہے۔
d: براہ کرم چیک کریں کہ آیا انسٹالیشن کی اونچائی ہدایات میں دکھائی گئی اونچائی سے مطابقت رکھتی ہے۔
e: براہ کرم چیک کریں کہ آیا حرکت پذیری درست ہے۔

3. سینسر لیمپ لوڈ کو خود بخود بند نہیں کر سکتا:
a: براہ کرم چیک کریں کہ آیا پتہ لگانے والے فیلڈ میں مسلسل سگنل موجود ہے۔
b: براہ کرم چیک کریں کہ آیا وقت کی ترتیب سب سے طویل ہے۔
c: براہ کرم چیک کریں کہ آیا پاور ہدایات کے مطابق ہے۔
d: براہ کرم چیک کریں کہ آیا سینسر لیمپ کے قریب درجہ حرارت واضح طور پر تبدیل ہوتا ہے، جیسے ایئر کنڈیشن یا سنٹرل ہیٹنگ وغیرہ۔

1. فیکٹری چھوڑتے وقت، بیٹری منقطع ہو جاتی ہے۔ براہ کرم پروڈکٹ استعمال کرتے وقت بیٹری کو جوڑیں۔
2. جب پروڈکٹ کا استعمال نہ کریں یا پروڈکٹ کو زیادہ دیر تک محفوظ نہ رکھیں، تو براہ کرم بیٹری کو منقطع کر دیں۔

3. سیریل میں ایل ای ڈی اس وقت کام کر سکتے ہیں جب تمام مہریں جگہ پر نصب ہوں۔
4. پاور آن ہونے پر براہ کرم دوسرے لیمپ کو نہ ہٹائیں اور نہ ہی اس سے جڑیں۔
5. جب سیریل میں ایل ای ڈی ایس کو نقصان پہنچتا ہے، تو آپ کو اسی درجہ بندی والے ایل ای ڈی ایس کا استعمال کرتے ہوئے مرمت کرنے کے لیے تجربہ کار ٹیکنیشن کی ضرورت ہوتی ہے۔

● مختلف ماحول میں استعمال ہونے پر، براہ کرم حساسیت کو سب سے زیادہ ایڈجسٹ نہ کریں۔
کیونکہ یہ آسانی سے خرابی کا باعث بن سکتا ہے۔
● براہ کرم پیشہ ورانہ تنصیب کے ساتھ تصدیق کریں۔
● براہ کرم تنصیب اور ہٹانے کی کارروائیوں سے پہلے بجلی کی فراہمی منقطع کر دیں۔
● یقینی بنائیں کہ آپ نے حفاظتی مقاصد کے لیے بجلی کاٹ دی ہے۔
● نامناسب آپریشن کی وجہ سے نقصان ہوا، کارخانہ دار کوئی ذمہ داری قبول نہیں کرتا۔

ہم پروڈکٹ کے معیار اور وشوسنییتا کو فروغ دینے کے لیے پرعزم ہیں، تاہم، تمام الیکٹرانک اجزاء کے غیر موثر ہونے کے کچھ امکانات ہیں، جس کی وجہ سے کچھ مشکلات پیدا ہوں گی۔ ڈیزائن کرتے وقت، ہم نے بے کار ڈیزائنز پر توجہ دی ہے اور کسی بھی پریشانی سے بچنے کے لیے حفاظتی کوٹہ اپنایا ہے۔
یہ ہدایت، ہماری اجازت کے بغیر، کسی اور مقاصد کے لیے نقل نہیں کی جانی چاہیے۔
