24GHz ہوم سیکیورٹی انٹروژن ریڈار سینسر
Pdlux 24GHz ہوم سیکیورٹی انٹروژن ریڈار سینسر میں 30 سال سے زیادہ عرصے سے مہارت رکھتا ہے۔ یہ سینسر ایک کمپیکٹ ماڈیول ہے جو اشارہ پر مبنی غیر رابطہ کنٹرول کے لیے ایک ملی میٹر-ویو سینسر کو MCU کے ساتھ مربوط کرتا ہے۔ یہ متعدد زاویوں سے 10‑30cm کے اندر ہاتھ کی لہروں کو پہچانتا ہے اور سوئنگ شمار کے ذریعے مختلف کمانڈز کو سپورٹ کرتا ہے۔ یہ دروازے، لائٹس اور دیگر الیکٹرانکس کو چلانے کے لیے بغیر ٹچ لیس طریقہ پیش کرتا ہے، جو اسے گھر کی حفاظت اور آٹومیشن کے لیے مثالی بناتا ہے۔

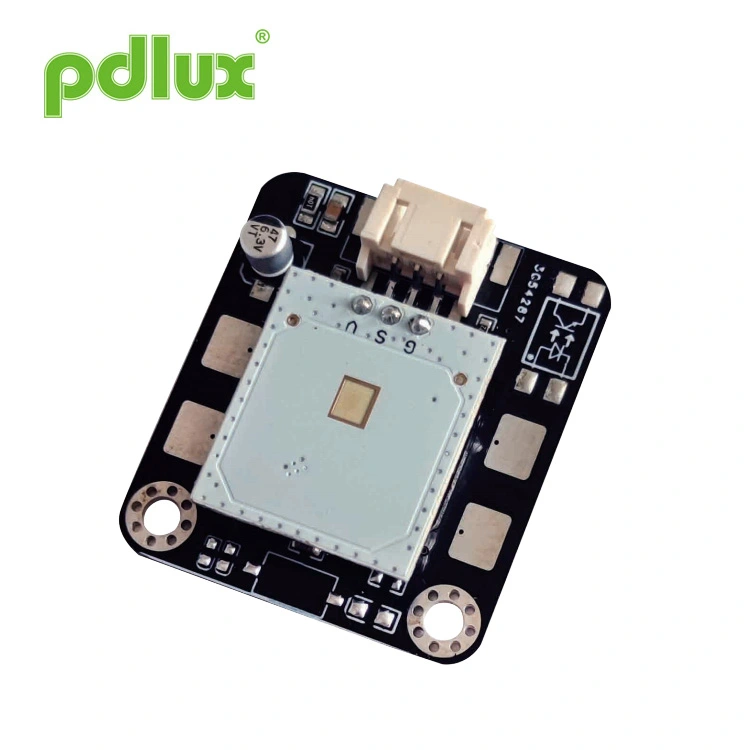

ماڈل:PD-V18-M1
انکوائری بھیجیں۔

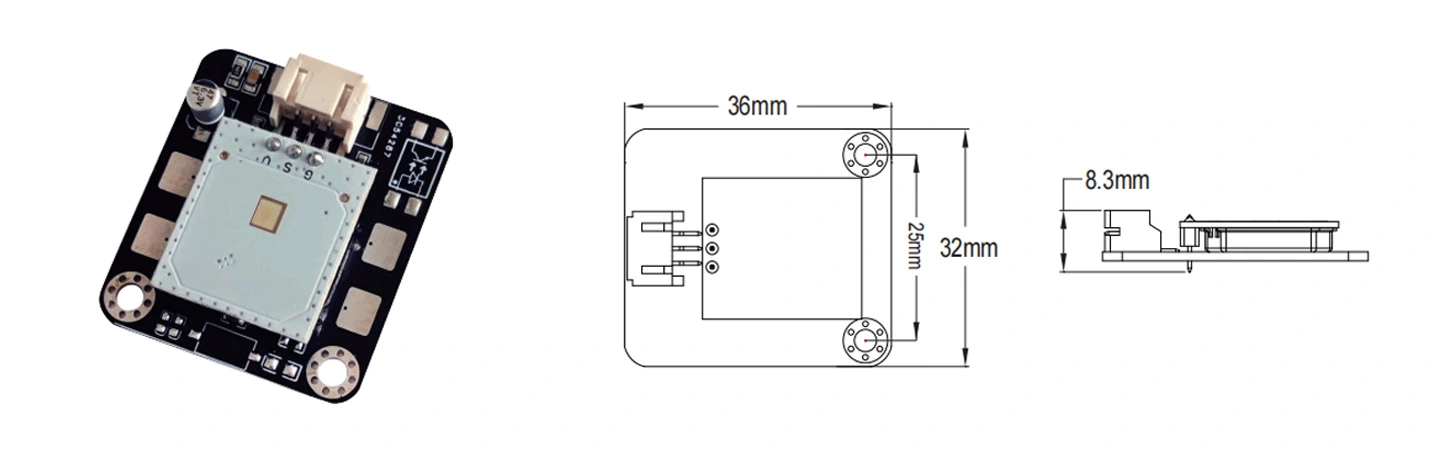

PD-V18-M1 ایک ایپلی کیشن ماڈیول ہے جس میں ایک سپر ملی میٹر ویو سینسر اور ایک ایمپلیفیکیشن سرکٹ + MCU شامل ہے۔
غیر رابطہ کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ اسے قریبی رینج ویو سینسنگ کے لیے کنٹرولر ماڈیول بھی کہا جا سکتا ہے۔ اس کی درخواست
منظرنامے بہت وسیع ہیں، آپ بجلی کے کام کو کنٹرول کر سکتے ہیں یا اپنے ہاتھ کی لہر کے ساتھ مختلف زاویوں پر بند کر سکتے ہیں۔
10-30 سینٹی میٹر، اور آپ جھولوں کی تعداد کے ساتھ مختلف پروڈکشنز بھی تیار کر سکتے ہیں۔ مثال کے طور پر: کھولنے کے لیے ایک جھولا
بجلی کا دروازہ؛ روشنی کے نظام کو کھولنے کے لیے دو جھولے۔
خاص طور پر وبا کے بپتسمہ کے بعد، لوگ عوامی رابطہ سوئچ کے خلاف دلی مزاحمت کرتے ہیں۔ یہ اس کے لیے ہے۔
اس کی وجہ یہ ہے کہ ہم نے ایک ویو سینسر سسٹم تیار کیا ہے، جس کا اطلاق اسی طرح کے برقی اور الیکٹرانک پر بھی کیا جا سکتا ہے۔
مصنوعات، تاکہ آپ کو تخیل کے لیے مزید گنجائش مل سکے۔
یہ ایک ایپلیکیشن ماڈیول ہے جو خاص طور پر غیر رابطہ کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ ڈیزائن کے آغاز میں، ہم مکمل طور پر
مختلف مصنوعات میں مصنوعات کی درخواست پر غور کیا، لہذا ہم نے خاص طور پر ملی میٹر لہر موبائل سینسر ڈیزائن کیا
(24.125GHz) حجم کو انتہائی چھوٹے سائز میں، اور سگنل ایمپلیفیکیشن سرکٹ اور MCU کا منصوبہ PCB پر بنایا گیا تھا،
جو کمپیکٹ اور مستحکم تھا۔ ماڈیولز جو 10-30 سینٹی میٹر کی رینج میں لگائے جا سکتے ہیں برقی آلات کو کنٹرول کر سکتے ہیں۔
ہاتھ کی لہر کے ساتھ. صارف اسے ضرورت کے مطابق مختلف مصنوعات پر لگا سکتے ہیں۔ سینسنگ فاصلے کو اپنی مرضی کے مطابق کیا جا سکتا ہے
کسٹمر کی ضروریات کے مطابق.
| پیرامیٹر | نوٹس | کم از کم | ٹائپ کریں۔ | زیادہ سے زیادہ | یونٹس |
| سپلائی وولٹیج | وی سی سی | 3.0 | 5.0 | 5.2 | V |
| موجودہ کھپت | آئی سی سی | 10 | 18 | 20 | ایم اے |
| آؤٹ پٹ کی صلاحیت | اوپر | -30~+85 | -30~+85 | -30~+85 | ℃ |
| ذخیرہ کرنے کا درجہ حرارت | Tstg | -10 | -10 | +60 | ℃ |
| تعدد کی ترتیب | f | 24.000 | 24.125 | 24.250 | گیگا ہرٹز |
| ریڈی ایٹڈ پاور (EIRP) | پاؤٹ | <2.0 | <2.5 | <3.0 | mW |
| سٹوریج کی محیطی نمی | 45%~65% | 45%~65% | 45%~65% | 45%~65% | آر ایچ |

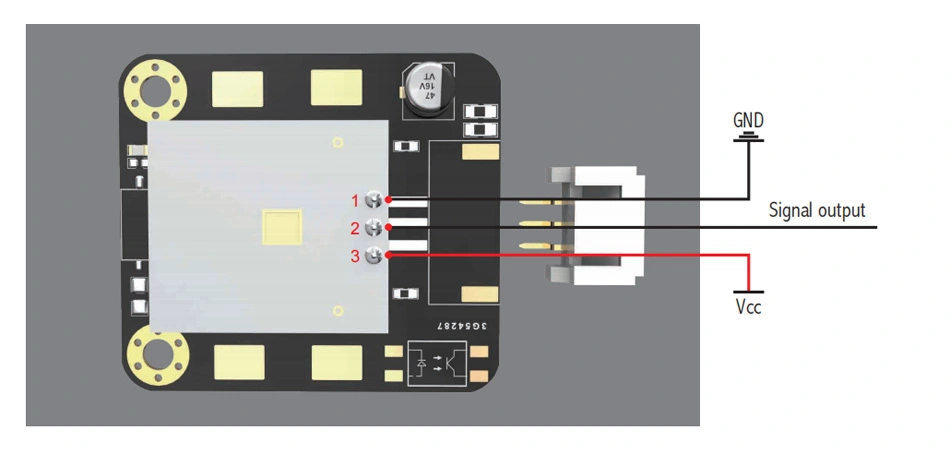

ایپلیکیشن ماڈیول کا انٹرفیس ایک پن ہیڈر کے ساتھ ہے۔
2.0mmx3pin کی پچ۔
نوٹ: اس ماڈیول کا فکسڈ وولٹیج 5V ہے، اگر 3V پر لاگو کیا جائے،
کارکردگی میں فرق ہو سکتا ہے۔
1. سامان کو پہنچنے والے نقصان سے بچنے کے لیے، دیکھ بھال کی جانی چاہیے۔ ESD کے تحفظ کے اقدامات بالکل کیے جائیں۔
اسٹوریج، ہینڈلنگ، اسمبلی، اور جانچ کے مراحل۔ اس ماڈیول کے ریڈار اینٹینا اور پنوں کو مت چھوئیں، اور نہ کریں۔
پیمائش کرنے کے لیے پنوں کو ملٹی میٹر سے چھوئے۔
2. باہر نصب PD-V18-M1 کے لیے، بارش ہونے پر پکڑنے والا رین ڈراپ سگنل کا پتہ لگا سکتا ہے۔ یعنی بارش کے دن باہر نصب ریڈار ڈیٹیکٹر بارش کے قطروں کا پتہ لگا سکتا ہے۔
استعمال شدہ ملی میٹر لہر سینسر کی وجہ سے، دھاتی مواد سینسر کے سامنے استعمال نہیں کیا جا سکتا، اور انجینئرنگ پلاسٹک کو ہاؤسنگ کے مواد کے طور پر استعمال کیا جانا چاہئے. چونکہ یہ ایک چھوٹا پاور سگنل ٹرانسیور ہے، اس لیے کیسنگ کی موٹائی میں بھی سگنل کی کشندگی میں ایک خاص حد تک فرق ہوتا ہے۔ آرڈر دینے سے پہلے، صارف کو استعمال کے ماحول اور ضروریات کی مکمل وضاحت کرنی چاہیے، اور اگر ضروری ہو تو، وہ پروڈکٹس جو انسٹال کرنے کی ضرورت ہے، ہمیں فراہم کی جا سکتی ہیں، اور ہم ان کو تیار کر سکتے ہیں۔
مختلف مصنوعات پر استعمال ہونے پر اس پروڈکٹ کا اثر تھوڑا سا مختلف ہوگا۔ صارفین حساسیت ٹرمنگ کے ساتھ ورژن آرڈر کرنے کی درخواست کر سکتے ہیں، اور PDLUX کے ساتھ خصوصی ضروریات کو پیشگی بیان کیا جا سکتا ہے۔ صارف کی مختلف ضروریات کے مطابق مختلف سینسرز اور سافٹ ویئر الگورتھم کا انتخاب کیا جا سکتا ہے۔
یہ ماڈیول 3V-5V مداخلت سے پاک DC پاور سپلائی پر کام کر سکتا ہے۔
کیا ہو سکتا ہے:پتہ لگانے کی حد کے اندر حرکت پذیر شے کی عدم موجودگی میں، آزمائشی غلطی عام طور پر مداخلت کے طاقتور ذریعہ کی وجہ سے ہوتی ہے۔ مثال کے طور پر، سیریز میں طاقت کی ہڈی کے ذریعے مداخلت؛ مثال کے طور پر، موبائل فون سے مداخلت؛ مثال کے طور پر، ویلڈنگ مشین کو ویلڈنگ کرتے وقت قوس کی وجہ سے مضبوط مداخلت۔ کی موجودگی کے لیے براہ کرم مداخلت کے مذکورہ بالا ذرائع کو دوبارہ چیک کریں۔
مندرجہ بالا یاد دہانیوں کو غور سے پڑھنے اور سمجھے جانے کی امید ہے۔
